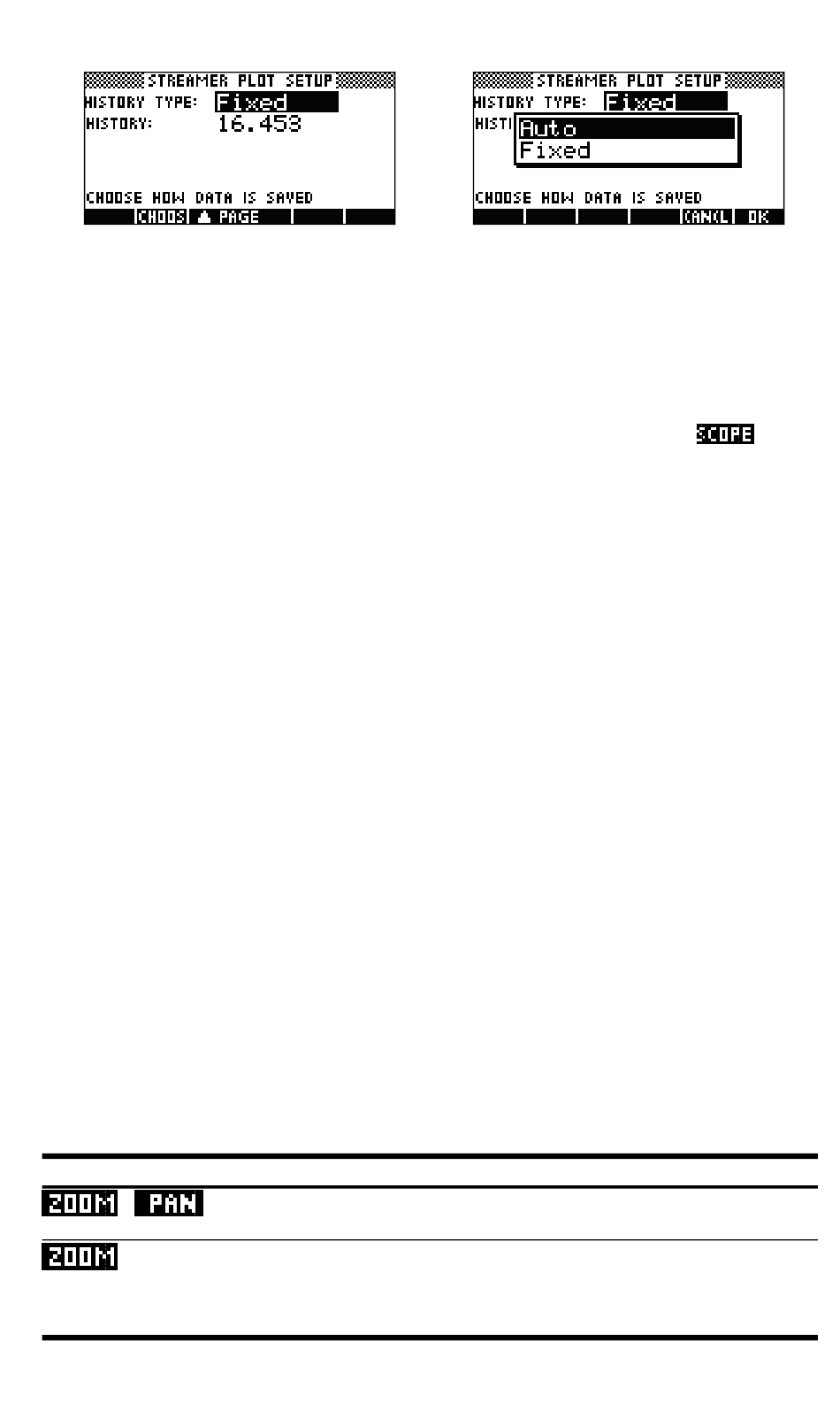

Figure 4-29 Menu Plot Setup (Configuration
de tracé), page 2
Mode Oscilloscope
Lors de la lecture en continu de données dans la vue Tracé, l'application
StreamSmart propose en option le mode Oscilloscope. Appuyez sur
activer le mode Oscilloscope. Cette touche de menu est une bascule et il suffit
d'appuyer à nouveau dessus pour revenir en lecture en continu de données
normale. Le mode Oscilloscope fonctionne avec un déclencheur afin d'activer
une vue oscilloscopique du flux de données. Sans déclencheur défini, le mode
Oscilloscope affiche les données entrantes par balayages. La lecture en continu de
données se déroule de gauche à droite de l'écran. Lorsque le flux atteint le bord
droit de l'affichage, il continue en retournant au bord gauche de l'affichage et se
déroule à nouveau de gauche à droite. Chaque balayage prend la même durée
et vous pouvez effectuer un zoom avant ou arrière horizontalement pour ajuster le
temps du balayage. Ces fonctions permettent de capturer visuellement les données
qui varient périodiquement, telles que les ondes sonores.
Un déclencheur peut être défini de manière à positionner les données
à un emplacement d'affichage spécifique lorsque le déclencheur est dépassé.
Vous pouvez définir un déclencheur montant ou descendant. Un déclencheur
montant démarre le balayage à la position du déclencheur lorsque les valeurs
des données dépassent pour la première fois la valeur de déclenchement.
Un déclencheur descendant démarre le balayage à la position du déclencheur
lorsque les valeurs des données passent pour la première fois au-dessous de
la valeur de déclenchement L'opération du mécanisme de déclenchement assure
que, lorsque la valeur de déclenchement est atteinte, le premier point de données
est tracé lorsque les lignes de déclencheur en pointillés se croisent. Vous pouvez
également définir un déclencheur bidirectionnel.
En mode Oscilloscope, les fonctions de zoom et de panoramique fonctionnent de
la même manière que lors de la lecture en continu de données. Le résultat est que
vous pouvez manipuler l'affichage visuel d'un flux de données d'oscillations pour
répondre à vos besoins plus facilement. Le Tableau 4-3 et le Tableau 4-4 décrivent
les fonctions des touches de menu disponibles dans le mode Oscilloscope.
Tableau 4-3 Touches du menu Oscilloscope, page 1
Touche de menu
/
46
Description
Cette touche bascule entre des opérations de zoom et de
panoramique (défilement) avec les touches de direction.
Lorsque cette fonction est activée, utilisez les touches de
direction pour effectuer un zoom avant ou arrière, verticalement
ou horizontalement, pour ajuster la taille de la fenêtre de
l'oscilloscope en unités de capteur ou en secondes.
Rubriques avancées
Figure 4-30 Sélection de l'option History
Type (Type d'historique)
