REMPLACEMENT DU PIEU
Le pieu de votre Talon est livré avec une garantie à vie. Voir la section Garantie du manuel pour plus de
détails.
POUR LE REMPLACEMENT
Outils nécessaires :
chasse-goupille ⁄ po
•
Marteau
•
Clé Allen 2mm
•

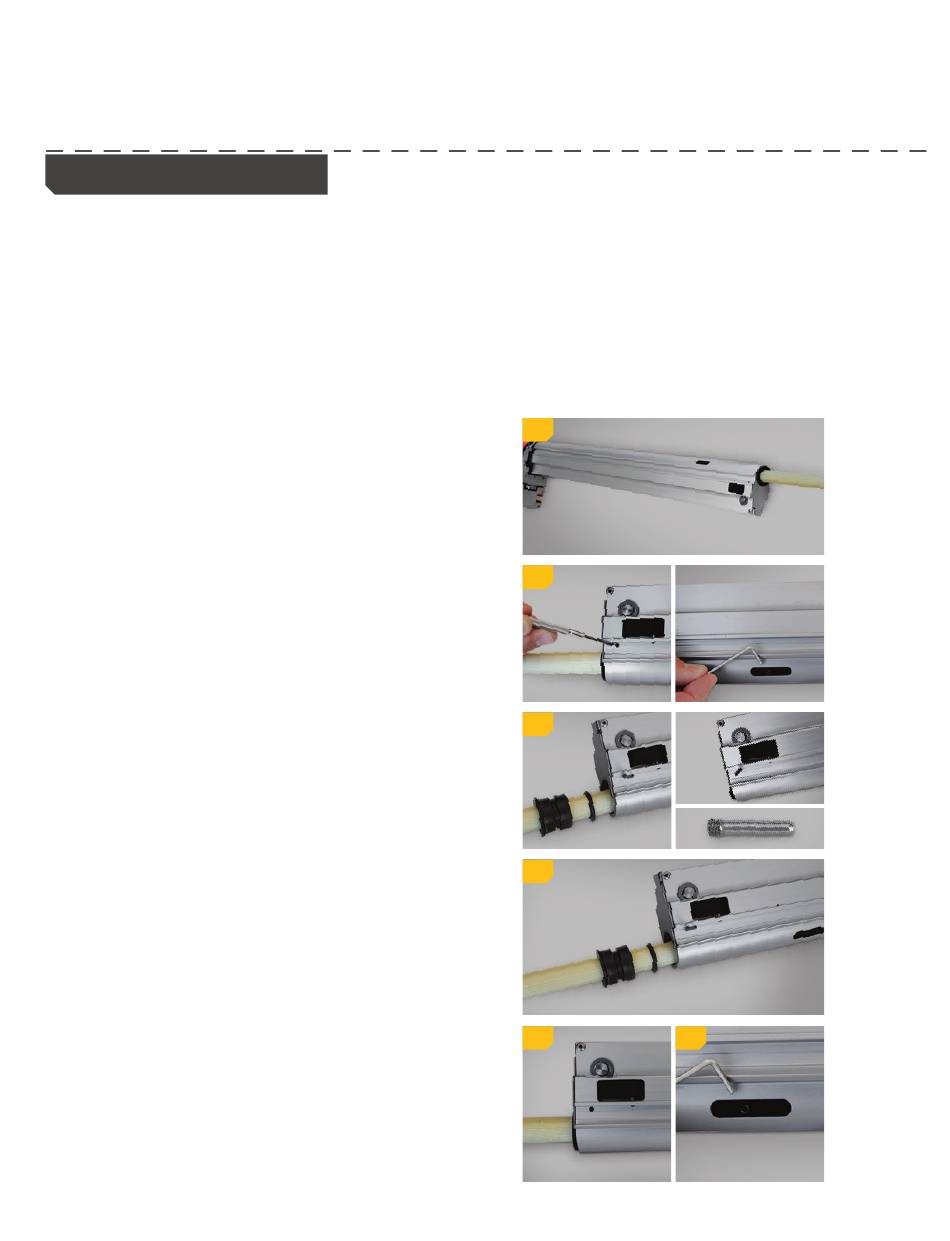

1. Déployez le pieu de manière à ce que le deuxième
étage commence à sortir de la partie inférieure de
l'ancre. Cela peut nécessiter le déposage de l'ancre
et la pose de l'ancre horizontalement sur une surface
plane.
REMARQUE : L'accessoire de support inclinable Talon 12, 10 et 8 pi (3,7 ou 3 m) (Pièce
Nº 1810222) facilite ce processus. Avec cet accessoire, vous n'avez pas à déposer le Talon
pour remplacer le pieu.
2. Vous devrez enlever les deux (2) goupilles de
retenue afin de remplacer le pieu. Commencez par
retirer la goupille de restriction de l'isolateur du pieu
puis faites glisser l'isolateur du pieu pour le faire
sortir du fond du deuxième étage. Retirez ensuite la
goupille de retenue du pieu.
3. Retirez le pieu de l'ancre. (Vous n'aurez pas besoin
de conserver le joint torique du pieu que vous
remplacez. Le nouveau pieu sera équipé d'un joint
torique de remplacement.)
4. Placez le nouveau pieu en position avec le joint
torique de remplacement. Lorsque le pieu est
complètement inséré dans l'ancre, le joint torique
doit être glissé vers le haut en face de l'endroit où le
pieu est maintenu. Assurez-vous d'aligner la rainure
de retenue sur le pieu avec l'orifice de la goupille de
retenue.
5. Faites glisser l'isolateur du pieu sur le pieu et dans le
deuxième étage. Remettez soigneusement en place la
goupille de retenue de l'isolateur du pieu.
6. Remettez soigneusement en place la goupille de
retenue du pieu, en vous assurant que les extrémités
de la goupille sont en retrait des deux côtés.
14 | minnkotamotors.com
ENTRETIEN ET MAINTENANCE
1.
2.
3.
4.
5.
6.
