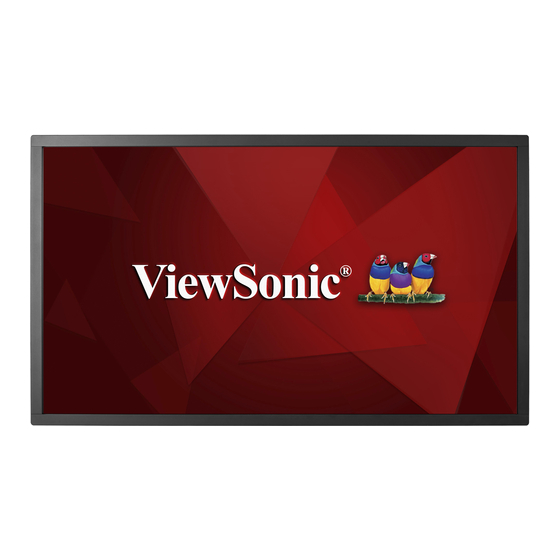

CDM5500T
Commercial Display
Guide de l'utilisateur
Numéro du modèle : VS16854

Publicité

Table des Matières
loading

Manuels Connexes pour ViewSonic CDM5500T

Sommaire des Matières pour ViewSonic CDM5500T

  • Page 1 CDM5500T Commercial Display Guide de l'utilisateur Numéro du modèle : VS16854...
  • Page 2 Merci d’avoir choisi ViewSonic En tant que fournisseur mondial majeur en solutions visuelles, ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.

  • Page 3: Informations De Conformité

    Informations de conformité REMARQUE : Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil. Déclaration de la FCC Cet appareil est conforme à l'alinéa 15 du règlement de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible et(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité.

  • Page 4: Déclaration De Conformité Rohs2 (Lsdeee2)

    Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité...

  • Page 5: Consignes De Sécurité

    Consignes de sécurité POUR DES PERFORMANCES OPTIMALES, VEUILLEZ NOTER LES CONSIGNES SUIVANTES QUAND VOUS RÉGLEZ ET UTILISEZ LE MONITEUR COULEUR LCD : • NE RETIREZ PAS L'ARRIÈRE DU BOÎTIER DU MONITEUR. Aucune pièce réparable par l'utilisateur ne se trouve à l'intérieur. Ouvrir ou retirer les couvercles peut vous exposer à un danger de décharge électrique ou à...

  • Page 6: Conseils D'utilisation

    AVERTISSEMENT : Débranchez immédiatement votre moniteur de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes : • Lorsque le cordon d'alimentation ou la fiche sont endommagés. • Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur. •...

  • Page 7: Table Des Matières

    ....... 12 Nettoyage et dépannage ....33 3.4.2. Connexion vidéo 8.1. Nettoyage ........33 numérique ......12 8.2. Dépannage ........34 3.5. Connexion IR ......13 Caractéristiques techniques....35 3.6. Connexion IR Pass-through (infrarouge traversante) ....13 9.1. CDM5500T ........35...
  • Page 8 10. RS232 Protocol ........37 10.1. Introduction ........37 10.2. Description ........37 10.2.1. Hardware specification..37 10.2.2. Communication Setting ..37 10.2.3. Command Message Reference ......37 10.3. Protocol ........38 10.3.1. Set-Function Listing ..38 10.3.2. Get-Function Listing ..40 10.3.3.

  • Page 9: Enregistrement Du Produit

    Copyright © ViewSonic Corporation, 2017. Tous droits réservés. ® ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation. ENERGY STAR est une marque déposée par la commission américaine pour la protection de ®...

  • Page 10: Déballage Et Installation

    Déballage et installation 1.1. Déballage • Ce produit est emballé dans un carton, avec les accessoires standard. • Tous les autres accessoires optionnels seront emballés séparément. • En raison de la taille et du poids de cet écran, il est recommandé d'être deux personnes pour le déplacer. •...

  • Page 11: Installation Et Démontage Des Pieds De Table (En Option)

    1.4. Installation et démontage des pieds de table (en option) Étape 1- Mettre sur la table Étendez une feuille de protection sur la table, celle qui était enroulée autour de l’écran lors de l’emballage, sous la surface de l’écran afin de ne pas rayer la surface de celui-ci. Étape 2- Fixer le tube à...

  • Page 12: Montage Sur Un Mur

    Dimensions Vis de montage Modèle VESA (mm) (X = épaisseur de la plaque de fixation murale) CDM5500T 400 × 400 M6 × (10 + X) Attention : Pour empêcher l'écran de tomber : • Pour réduire le risque de blessures et de dommages résultant d'une chute de l'écran en cas de tremblement de terre ou de toute autre catastrophe naturelle, n'oubliez pas de consulter le fabricant du support quant à...

  • Page 13: Montage En Position Portrait

    1.6. Montage en position portrait Cet écran peut être installé en position portrait. 1. Retirez le support de table, s’il est fixé. 2. Faites pivoter à 90 degrés dans le sens des aiguilles d’une montre.

  • Page 14: Désignation Et Fonction Des Pièces

    Désignation et fonction des pièces 2.1. Panneau de contrôle Bouton [ ] Bouton [MENU] Utilisez ce bouton pour allumer l'écran ou pour le Appuyez pour accéder au menu OSD. mettre en veille. Capteur de la télécommande et témoin de l'état Bouton [MUET] d'alimentation Active/Désactive la fonction de coupure du son.

  • Page 15: Bornes D'entrée / Sortie

    2.2. Bornes d’entrée / sortie ENTRÉE CA SORTIE AUDIO (3,5 mm) Entrée alimentation CA. Signal de sortie audio pour connecter votre appareil AV externe. INTERRUPTEUR D'ALIMENTATION SECTEUR USB-B Interrupteur marche/arrêt d'alimentation secteur. SORTIE Touch. ENTRÉE HDMI 1 / ENTRÉE HDMI 2 PORT USB / Alimentation électrique USB (5 V 2 A) Entrée audio / vidéo HDMI.

  • Page 16: Contrôle À Distance

    2.3. Contrôle à distance REMARQUE : Ce bouton est fonctionnel uniquement pour l’entrée VGA. 2.3.1. Fonctions générales Bouton [ ] Appuyez pour déplacer la sé tion vers le bas dans le menu OSD. ] Bouton MUET Appuyez pour activer / désactiver la fonction Muet. Boutons COULEURS Choix de tâches ou d’options.(uniquement pour entrée multimédia).

  • Page 17: Insertion De Piles Dans La Télécommande

    2.3.2. Insertion de piles dans la télécommande. La télécommande est alimentée par deux piles AAA de 1,5V. Pour installer ou changer les piles: 1. Enfoncez et faites coulisser le couvercle pour l'ouvrir. 2. Alignez les piles en respectant les indications (+) et (-) à...

  • Page 18: Branchement D'équipements Externes

    Branchement d’équipements externes 3.1. Branchement d’équipements externes (DVD / VCR / VCD) 3.1.1. Utilisation de l’entrée vidéo HDMI DVD / VCR / VCD HDMI OUT [HDMI IN] 3.2. Connexion d’un PC 3.2.1. Utilisation de l’entrée VGA VGA OUT D-Sub 15 pin [DVI IN] AUDIO OUT [VGA AUDIO IN]...

  • Page 19: Utilisation De L'entrée Dvi

    3.2.2. Utilisation de l’entrée DVI DVI OUT [DVI IN] AUDIO OUT [VGA AUDIO IN] 3.2.3. Utilisation de l’entrée HDMI HDMI OUT [HDMI IN]...

  • Page 20: Utilisation De L'entrée Displayport

    3.2.4. Utilisation de l’entrée DisplayPort [DisplayPort IN] DisplayPort OUT 3.3. Branchement d’équipements audio 3.3.1. Branchement d’un appareil audio externe AUDIO IN STEREO AMPLIFIER...

  • Page 21: Branchement De Plusieurs Moniteurs Dans Une Configuration En Série

    3.4. Branchement de plusieurs moniteurs dans une configuration en série Vous pouvez connecter plusieurs écrans pour créer une configuration en série pour des applications telles qu’un mur vidéo. 3.4.1. Branchement de la commande d’écran Branchez le connecteur [SORTIE RS-232C] de ÉCRAN 1 sur le connecteur [ENTRÉE RS-232C] de ÉCRAN ÉCRAN 1 ÉCRAN 2 [RS-232C]...

  • Page 22: Connexion Ir

    3.5. Connexion IR ÉCRAN 1 ÉCRAN 2 External IR Receiver [ENTRÉE IR] [SORTIE IR] [ENTRÉE IR] [SORTIE IR] REMARQUE : Le capteur de télécommande de cet écran cesse de fonctionner si la prise [ENTRÉE IR] est connectée. 3.6. Connexion IR Pass-through (infrarouge traversante) [SORTIE IR] ÉCRAN DVD / VCR / VCD...

  • Page 23: Fonctionnement

    Fonctionnement 4.3. Lecteur multimédia Vous pouvez publier des vidéos, des photos, de REMARQUE : Les boutons de commande décrits dans la musique et un gadget pour lire depuis le logiciel cette section sont principalement sur la Signage Manager. télécommande, sauf indication contraire. 4.3.1.
  • Page 24 3. Sélectionnez l’orientation, les modèles vides et les 6. Vous pouvez ensuite exporter vers un lecteur ou vers un stockage USB modèles préconçus, puis appuyez sur pour passer à l’étape suivante. • Exporter vers lecteur (Affichage) 4. Appuyez sur le bouton {Edit schedule} (Éditer •...

  • Page 25: Navigateur Web

    4.4. Navigateur web 2. Appuyez sur “Option”, une liste apparaît alors sur le côté gauche Vous pouvez enregistrer le lien Web et naviguer Import (Importer) : Importer fichier liste url facilement sur le site Web. Export (Exporter) : Exporter fichier liste url La page Navigateur comprend un élément : {Settings Delete all (Tout supprimer) : Supprime toutes les url...

  • Page 26: Pdf Reader

    4.5. PDF Reader B. Export (Exporter) Vous pouvez lire un fichier PDF sur votre écran depuis la mémoire interne, un dispositif USB ou une carte SD. Cette page comprend trois éléments : {Play (Lecture)}, {Compose (Composer)} et {Settings (Paramètres)}. • {Play (Lecture)} :sélectionne la liste de lecture à...
  • Page 27 Sélectionnez “Sort” (Trier) dans la barre de défilement, vous guide pour sélectionner la source multimédia. vous pouvez modifier l’ordre des fichiers un par un. Tous les fichiers multimédia doivent être placés dans le dossier /viewsonic/ du répertoire root. Par exemple, • pdf dans /root/viewsonic/pdf/ 3.

  • Page 28: Réglage (Mode Administrateur)

    3. Appuyez sur Sélectionner application pour afficher 4.7. Réglage (Mode Administrateur) la liste des APK. Appuyez sur Menu 1 9 9 8 sur la télécommande pour accéder au mode administrateur. 4. Sélectionnez Enplug Display et appuyez sur 4.7.1. Wi-Fi Enregistrer. Via Activer/Désactiver pour contrôler l’activation/ désactivation du Wi-Fi.

  • Page 29: Signage Display (Affichage)

    Source Settings (Paramètres source). Effacer toutes les données dans le dossier 1. General Settings (Paramètres généraux) viewsonic. - Nom de l’affichage : Définit le nom PD, le nom 2. Factory Reset (Réinit. d’usine): Réinitialise tous les par défaut est “PD” + adresse Mac Ethernet. Le paramètres.

  • Page 30: Date & Time (Date Et Heure)

    4.7.7. Date & Time (Date et heure) 4.7.9. About (À propos) Via le menu OSD scalaire pour contrôler l’activation/ Cette page affiche désactivation de l’heure automatique. 1. System updates (Mises à jour du système) Lorsque l’heure automatique est désactivée dans Recherche automatiquement update.zip dans le le menu OSD scalaire, l’utilisateur peut configurer stockage USB ou la carte SD.

  • Page 31: Menu Osd

    Menu OSD 5.1. Paramètres Une vue d’ensemble de la structure de l’affichage sur 5.1.1. Menu Picture (Image) écran (OSD) est indiquée ci-dessous. Vous pouvez l’utiliser comme référence pour ajuster davantage votre écran. Picture Brightness Screen Contrast Audio Sharpness Black level Configuration 1 Tint Color...

  • Page 32: Menu Screen (Écran)

    Overscan (Surbalayage) REMARQUE : Le réglage du mode zoom est effectué via l’entrée. Si l’entrée est en multi-fenêtres, le réglage Pour changer la zone d’affichage l’image. s’applique pour les fenêtres avec la même entrée. Et ON (Activé) : Réglez zone d’affichage à environ 95 % INFO OSD affiche le dernier réglage.

  • Page 33: Menu Audio

    5.1.3. Menu Audio 5.1.4. Menu PIP Picture Balance Picture Sub mode Screen Treble Screen PIP size Small Audio Bass Audio PIP position Bottom-Right Volume PIP change Action Configuration 1 Audio out (line out) Configuration 1 PIP source Maxium volume PIP audio Main Minimum volume PIP reset...

  • Page 34: Menu Config1

    Boot on Source (Source au démarrage) Lecteur Lecteur HDMI1 HDMI2 DisplayPort Navigateur Personnalisé multimédia Choisissez de sélectionner la source au démarrage. HDMI1 HDMI2 Entrée :sélectionne la source d’entrée au démarrage. DisplayPort Liste de lecture :sélectionne l’index de la liste de lecture Lecteur pour Lecteur multimédia, Navigateur, Lecteur PDF.

  • Page 35: Menu Config2

    Règle la position verticale du menu OSD. {Türkçe}/{ 繁體中文 } OSD Transparency (Transparence OSD) QR Code (Code QR) Règle la transparence de l’OSD. Affiche le code QR du site Web de Viewsonic pour plus • {Off (désactivé)} - Transparence désactivée. d’informations.
  • Page 36 REMARQUE : Cet élément est fonctionnel uniquement Tiling (Mosaïque) pour l’entrée VGA. Avec cette fonction, vous pouvez créer une matrice Les choix sont : sur grand écran (mur vidéo) composée de jusqu’à • {1024x768 / 1280x768 / 1360x768 / 1366x768} 225 ensembles de cet écran (jusqu’à...
  • Page 37 • {Frame comp. (Compensation de cadre)} - Date and time (Date et heure) Choisissez d’activer ou de désactiver la fonction Réglez la date et l’heure actuelles de l’horloge interne de compensation de cadre. Si {Yes (Oui)} de l’écran. est sélectionné, l’écran ajuste l’image pour Date and time compenser la largeur des biseaux d’affichage afin d’afficher correctement l’image.
  • Page 38 1. Appuyez sur le bouton [OK] ou [] pour entrer dans Calendrier date : Appuyez sur le bouto [OK] pour le sous-menu. sélectionner le jour de la semaine pour lequel cet élément doit être effectif, puis appuyez sur le Schedule bouton [OK].
  • Page 39 Economie d’énergie Modes d’économie d’énergie {Mode 1} : Alimentation CC coupée -> Mise hors tension. DEL : Rouge. Économie d’énergie -> Mise hors tension, DEL : Rouge {Mode 2} : Alimentation CC coupée -> Mise hors tension, DEL : Rouge. Économie d’énergie -> Passe en économie d’énergie.

  • Page 40: Compatibilité Appareil Usb

    Compatibilité appareil USB Type Type de fichier Codec Capacité Photo JPG, JPEG Format de fichier JFIF Décoder : Résolution 48X48 à 8176X8176 1.02 (1) Ne prend pas en charge le balayage non entrelacé (2) Prise en charge logicielle de SRGB JPEG (3) Prise en charge logicielle d'Adobe RGB JPEG Résolution Aucune restriction Résolution Aucune restriction...

  • Page 41: Mode D'entrée

    Mode d’entrée Résolution PC : Résolution active Résolution Taux de Support pour Taux de pixels Format image standard rafraîchissement mode Pixels H Lignes V 60 Hz 25,175 MHz Matrice graphique 72 Hz 31,5 MHz vidéo 75 Hz 31,5 MHz Matrice graphique WVGA 70 Hz 33,75 MHz...

  • Page 42: Nettoyage Et Dépannage

    Nettoyage et dépannage 8.1. Nettoyage Lors de l'utilisation de l'écran • Ne mettez pas les mains, le visage ou des objets près des trous de ventilation de l'écran. Le haut de l'écran est généralement très chaud en raison de la température élevée de l'air qui sort par les trous de ventilation.

  • Page 43: Dépannage

    8.2. Dépannage Problème Cause Possible Solution Aucune image ne s'affiche. 1. Le cordon d'alimentation est 1. Branchez le cordon débranché. d’alimentation. 2. Le commutateur d'alimentation 2. Vérifiez que l'interrupteur secteur à l'arrière de l'écran n'est d'alimentation est bien en pas allumé. marche.

  • Page 44: Caractéristiques Techniques

    Caractéristiques techniques 9.1. CDM5500T Écran : Elément Spécifications Taille de l'écran (zone active) LCD 54,64” (139,7 cm) Format d’affichage 16:9 Nombre de pixels 1920 (H) × 1080 (V) Finesse de Pixel 0,630(H) x 0,630(V) [mm] Couleurs affichables 16,7 millions de couleurs Brightness (Luminosité)
  • Page 45 Conditions ambiantes : Elément Spécifications Fonctionnement 0 ~ 40°C Température En stockage -20 ~ 60°C Fonctionnement 20 ~ 80% HR (sans condensation) En stockage 10 ~ 90% HR (sans condensation) Humidité “90-3.5x(Temp-40[°C])” % regarding over 40 °C Fonctionnement 0 ~ 2 000 m Altitude En stockage 0 ~ 5 000 m...

  • Page 46: Rs232 Protocol

    10. RS232 Protocol 10.1. Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: •...

  • Page 47: Protocol

    10.3. Protocol 10.3.1. Set-Function Listing The PC can control the TV/DS for specific actions. The Set-Function command allows you to control the TV/ DS behavior in a remote site through the RS232 port. The Set-Function packet format consists of 9 bytes. Set-Function description: Length: Total Byte of Message excluding “CR”.
  • Page 48 Example2: Set Brightness as 176 for TV-02 and this command is NOT valid Send (Hex Format) Command Name Length Command Value1 Value2 Value3 Type 0x30 0x38 0x73 0x24 0x31 0x37 0x36 0x0D 0x32 Reply (Hex Format) Command Name Length Type 0x30 0x34 0x2D...

  • Page 49: Get-Function Listing

    Mute 000: OFF 001: ON (mute) Button Lock 000 : Unlock 001 : Lock Menu Lock > 000 : Unlock 001 : Lock Key Pad 000 : UP 001 : DOWN 002 : LEFT 003 : RIGHT 004 : ENTER 005 : INPUT 006 : MENU/EXIT Disable: RCU has no...
  • Page 50 Reply: (Command Type=”r” or “-”) If the Command is valid, Command Type =”r” Command Name Length Command Value1 Value2 Value3 Type Byte Count 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Bytes order NOTE: The reply for “Power STBY status”...

  • Page 51: Remote Control Pass-Through Mode

    Get function table: Get Function Length Command Command Value Range Comments Type Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Gets Contrast value Get-Brightness 000 ~ 100 Gets Brightness value Get-Sharpness 000 ~ 100 Gets Sharpness value Get-Color 000 ~ 100 Gets Color value...
  • Page 52 Code (HEX) RECALL (LAST) INFO (DISPLAY) ASPECT (ZOOM, SIZE) VOLUME UP (+) VOLUME DOWN (-) MUTE CHANNEL/PAGE UP (+)/ BRIGHTNESS+ CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT ■ (F1) GREEN ■...
  • Page 53 NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1. When TV/DS is OFF and receives the IR POWER code: TV/DS will turn itself on, then forward the POWER code to the host via RS232. 2-2.

  • Page 54: Autres Informations

    T= Téléphone Pays / Région Site Internet Courrier électronique F= Fax France et autres pays www.viewsoniceurope.com/fr/ service_fr@ www.viewsoniceurope.com/fr/ francophones en support/call-desk/ viewsoniceurope.com Europe Canada www.viewsonic.com T= 1-866-463-4775 service.ca@viewsonic.com www.viewsoniceurope.com/de/ service_ch@ Suisse www.viewsoniceurope.com/de/ support/call-desk/ viewsoniceurope.com Belgique www.viewsoniceurope.com/fr/ service_be@ www.viewsoniceurope.com/fr/ (Français) support/call-desk/ viewsoniceurope.com...

  • Page 55: Garantie Limitée

    Ce que la garantie couvre: ViewSonic garantit que son produit est sans défaut tant au niveau du matériel que de la main-d’oeuvre sous utilisation normale et durant la période de garantie. Si le produit est défectueux au niveau du matériel ou de la main-d’oeuvre durant la période de garantie, ViewSonic, à...
  • Page 56 à vous. Ventes Hors U.S.A. et Canada: Pour des informations sur la Garantie et les services sur les produits ViewSonic vendus hors des U.S.A. et du Canada, veuillez contacter ViewSonic ou votre vendeur ViewSonic local. La période de garantie pour ce produit en Chine Continentale (Hong Kong, Macao et Taiwan Exclus) est sujette aux termes et conditions de la Carte de Garantie pour Entretien.
