Regudis W-HTE
3.2

Description du fonctionnement

La station Regudis W-HTE est un groupe de robinetterie
à réglage électronique qui est prévu pour l'utilisation
dans le domaine domestique. Le groupe de robinet-
terie sert à l'approvisionnement d'un logement en eau
chaude sanitaire (E.C.S.) et à la distribution de l'eau de
chauffage (max. 90° C) aux radiateurs. En combinaison
avec le module de réglage de la température de départ
optionnel, l'approvisionnement d'une installation de
surfaces chauffantes (plancher chauffant par ex.) en eau
de chauffage est également possible.
Grâce à la préparation d'E.C.S. indépendante, un réser-
voir d'eau chaude devient inutile.
L'eau potable froide est chauffée dans l'échangeur de
chaleur (15) en circulation continue au moment ou de
l'eau chaude sanitaire est requise. Le besoin en eau
chaude sanitaire est détecté par le capteur de débit (6).
La température d'E.C.S. cible est réglée à l'aide du
sélecteur rotatif (19) du moteur (18). En fonctionne-
ment, le capteur de température mesure en continue la
température de l'eau à la sortie E.C.S. de l'échangeur
de chaleur. Le capteur de température transmet cette
information au réglage électronique.
Les informations recueillies par le capteur de débit et le
capteur de température sont transmises au moteur par
le réglage électronique.
Le moteur ouvre et ferme le robinet de réglage (16). En
fonction de la position du robinet de réglage, une quan-
tité d'eau de chauffage plus ou moins importante de
l'aller primaire est admise dans l'échangeur de chaleur.
De plus, le robinet de réglage maintient la pression
différentielle nécessaire dans le système à un niveau
constant.
La puissance calorifique transmise à l'eau potable
dépend de la quantité et de la température de l'eau de
chauffage dirigée vers l'échangeur de chaleur.
La priorité eau chaude sanitaire du robinet de réglage
assure un approvisionnement suffisant en E.C.S. même
en mode chauffage.
En option, il est possible de monter un moteur sur le
robinet de zone (13). Cela vous permet de fermer le
robinet de zone de manière planifiée.
La station d'appartement est disponible dans diffé-
rentes plages de puissance. Les plages de puissances
se différencient par la taille de l'échangeur de chaleur
(voir diagramme en annexe).
134403083-V07.11.2020
2

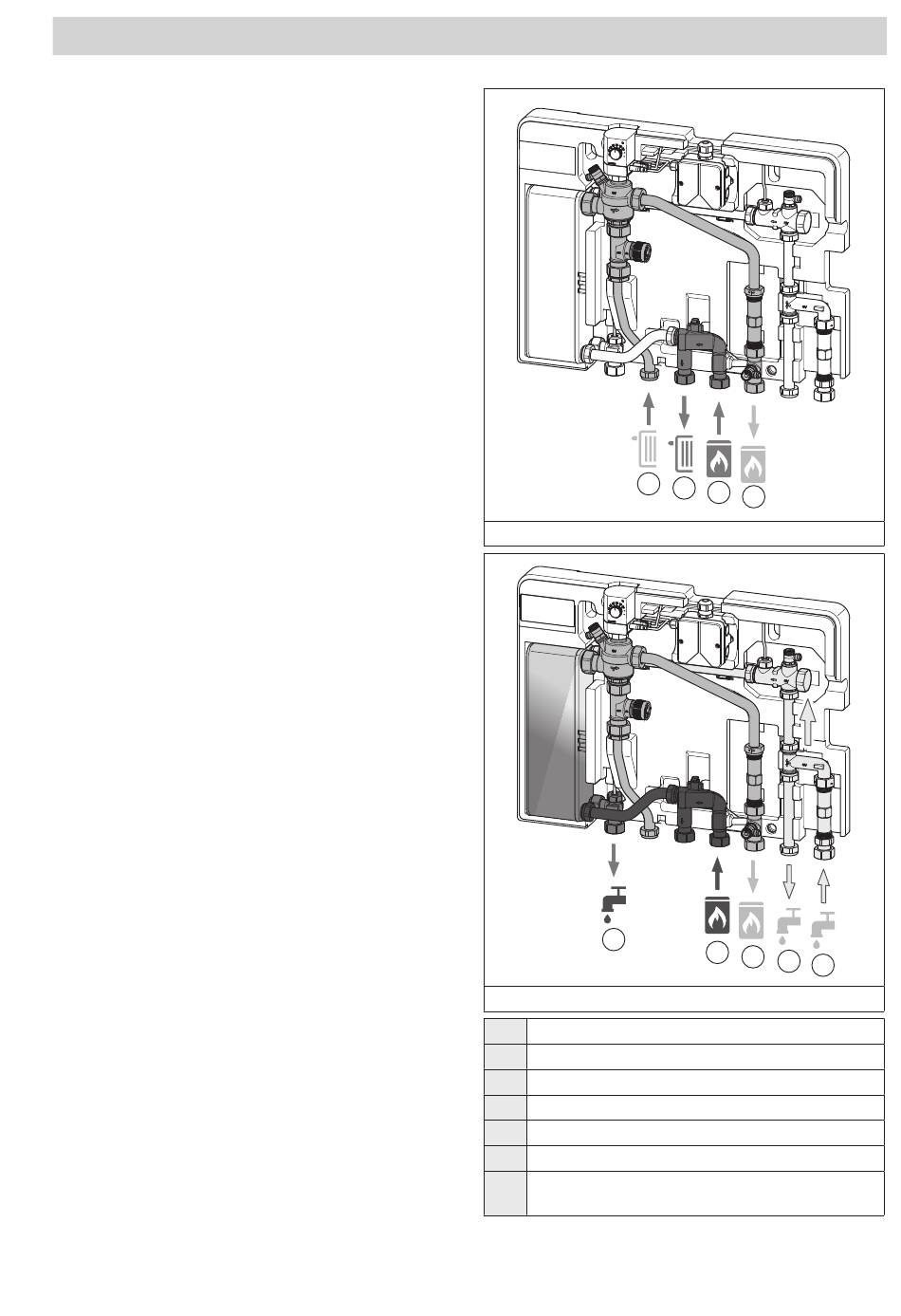

Fig. 4: Mode chauffage
1
Fig. 5: Mode E.C.S.
(1) Sortie E.C.S.
(2) Retour du circuit de chauffage
(3) Aller du circuit de chauffage
(4) Aller primaire venant du ballon tampon
(5)
Retour primaire vers le ballon tampon
(6)
Sortie d'eau froide
(7)
Arrivée d'eau froide venant du branchement
d'immeuble
Description technique
3
4
5
4
5
6
7
