INSTRUCTIONS DE SERVICE - GVMAXV2-2/V2-2R
v01-19

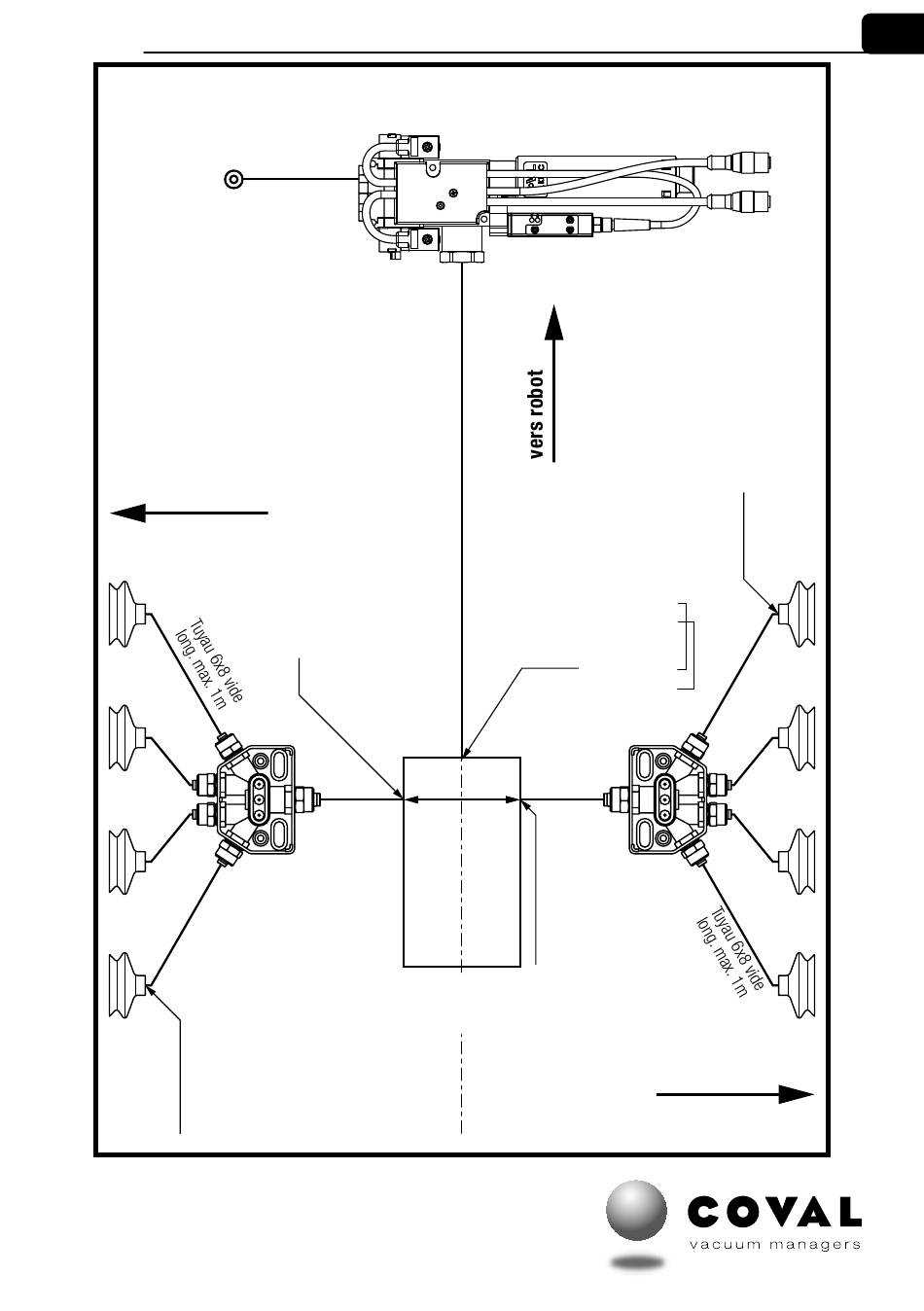

ANNEXE 2 : RÉSEAU DE VIDE DOUBLE
Air comprimé
entre 4,5 et 6 bar
vers préhenseur
Nourrice à
vide NVS4 / NVA4
Fixation ventouses filetage mâle
avec joint sous tête
1/4 Gaz min. (Ø 5 int. min.)
