Liaison Des 2 Réseaux De Vides; Annexe 1 : Réseau De Vide Simple - coval GVMAXV2-2 Instructions De Service

FR
GVMAXV2-2/V2-2R - INSTRUCTIONS DE SERVICE
Réseau de vide périphérique amovible (préhenseur et/ou spécifique) :
ƒ Il doit être étanche. Pour cela, utiliser des raccords à coiffe.
ƒ Il doit être correctement dimensionné, conserver la section maximum sur la plus grande longueur
possible à la sortie de l'interface amovible de connexion vide.
ƒ En règle générale, on prévoit du tuyau Ø8x10 (éprouvé vide industriel), raccord minimum 1/4G,
de longueur maximum 1 mètre jusqu'au 1
du tuyau Ø6x8 (éprouvé vide industriel) de longueur maximum 1 mètre jusqu'aux ventouses. Si
l'installation dépasse les longueurs maxi, les Ø de tuyaux devront être de dimensions supérieures
Ø10x12 voire Ø12x14 (raccord minimum 3/8G).
ƒ Il doit être homogène (cf. annexes 1 et 2), une répartition équilibrée des volumes est indispensable,
utilisation de répartiteurs adaptés (nourrice COVAL, type NVS4 / NVA4).
ƒ Les accessoires (rotules, systèmes ressorts,...) et les ventouses doivent être montés étanches
(utilisation de joints toriques ou pâte à joint type Loctite 577).(Selon Norme E 06 03 105).
Le respect de ces préconisations permet d'obtenir des temps de réponse optimum en évitant
des pertes de charges.
LIAISON DES 2 RÉSEAUX DE VIDES
Cette liaison doit être étanche, utilisation de raccords type Staübli (ou autres de Ø inté-
rieur 8 mm) spécifiques vide sans pointeau ou de liaison avec joint élastomère.
Air comprimé
entre 4,5 et 6 bar
Tuyau vide 8x10 (long. max. 2m)
Raccord Ø8 ou
Ø10 mm int. mini
Raccord Ø8 ou
Ø10 mm int. mini
www.coval.com

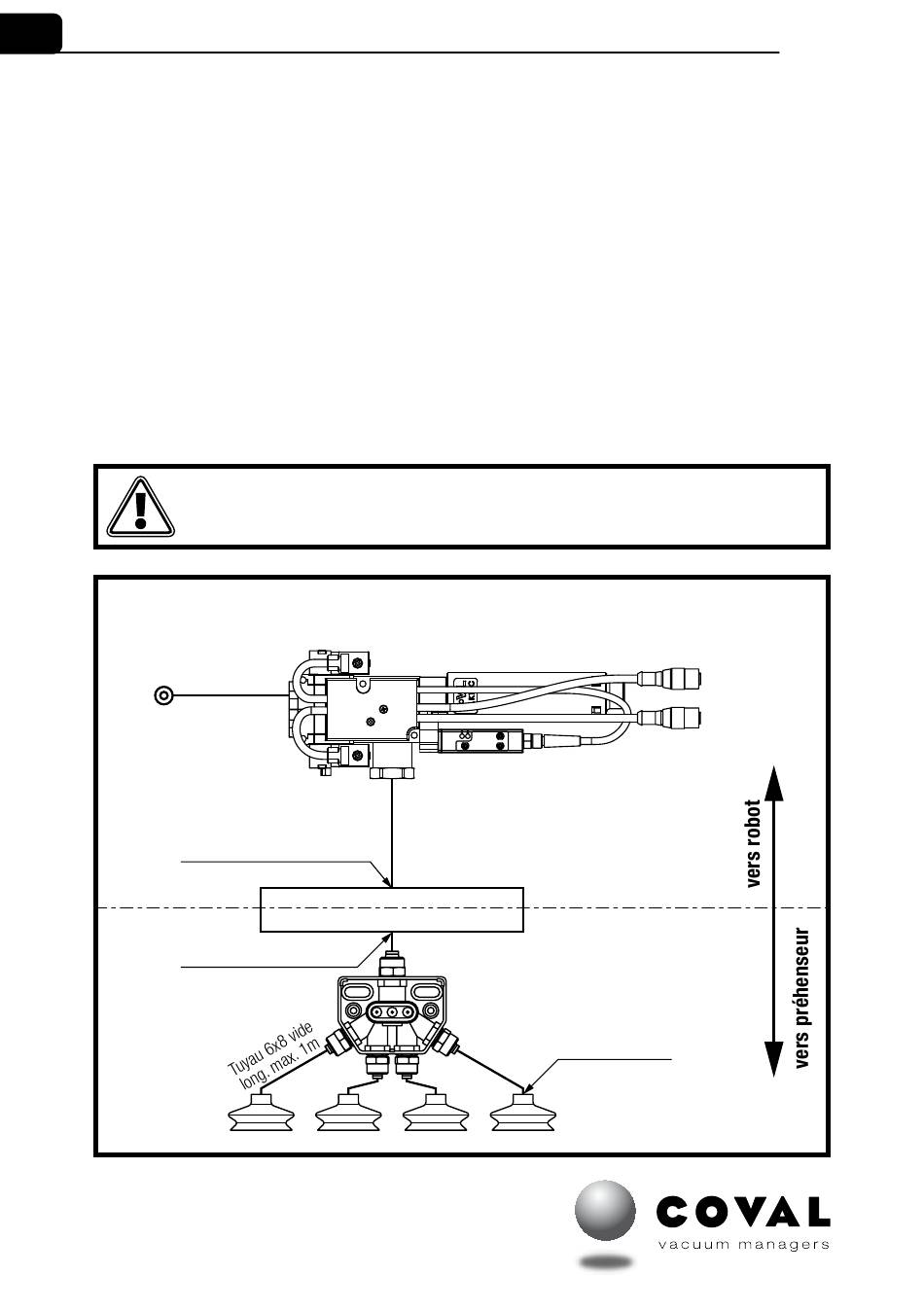

ANNEXE 1 : RÉSEAU DE VIDE SIMPLE
GVMAXV2-2 OU GVMAXV2-2R
ou 10x12 (long. max. 3m)
Interface amovible de connexion vide
(raccord ou ventouse soufflet)
répartiteur (nourrice COVAL, type NVS4 / NVA4), et
er
Nourrice à vide NVS4 / NVA4
Fixation ventouses
filetage mâle avec
joint sous tête
(1/4 Gaz min. (Ø 5 int. min.)
- 10 -
