5 Installation
Configurer les limites souhaitées pour la vitesse et le temps de rampe.
5.7.1 Installation de l'arrêt de sécurité
Pour installer un arrêt de catégorie 0 (EN 60204) conformément
à la catégorie de sécurité 3 (EN 954-1), procéder comme suit :
5
1.
Il faut retirer le cavalier entre la borne 37 et l'alimentation 24 V
CC du FC 202. La coupure ou la rupture du cavalier n'est pas
suffisante. Il faut l'éliminer complètement afin d'éviter les
courts-circuits. Voir le cavalier sur l'illustration.
2.
Raccorder la borne 37 aux 24 V CC par un câble protégé contre
les courts-circuits. L'alimentation 24 V CC doit pouvoir être in-
terrompue par un dispositif d'interruption de circuits selon la
norme EN 954-1, catégorie 3. Si ce dispositif et le variateur de
fréquence se trouvent dans le même panneau d'installation, l'on
peut utiliser un câble standard à la place d'un câble protégé.

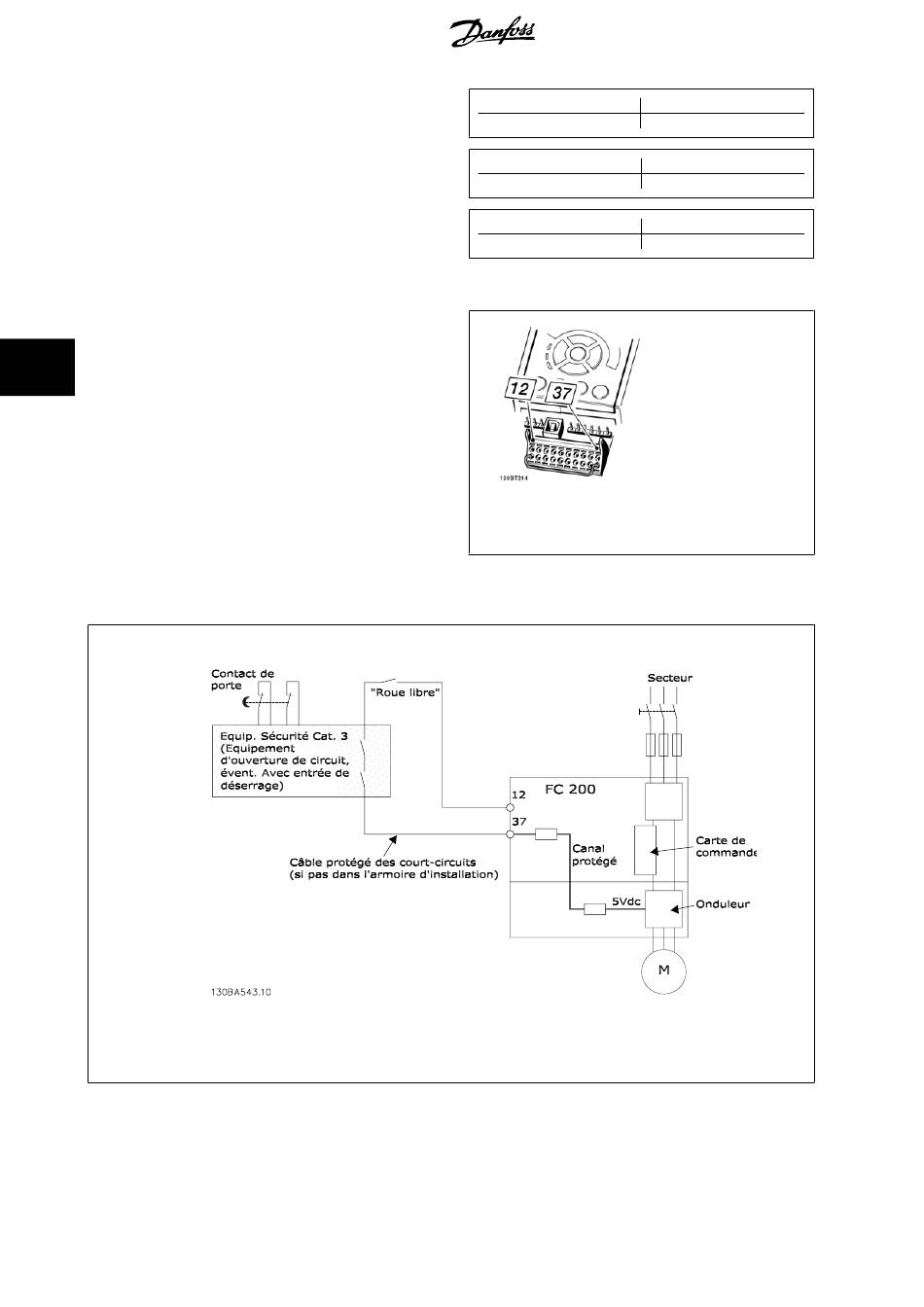

L'illustration ci-dessous présente une catégorie d'arrêt 0 (EN 60204-1) avec une catégorie de sécurité 3 (EN 954-1). L'interruption de circuit est provoquée
par le contact d'ouverture de porte. L'illustration indique aussi comment raccorder une roue libre matérielle qui ne soit pas de sécurité.
Illustration 5.38: Illustration des aspects essentiels d'une installation pour obtenir une catégorie d'arrêt 0 (EN 60204-1) avec catégorie de
sécurité 3 (EN 954-1).
152
Référence minimale
Réf. max.
Vit. mot., limite infér.
Vit. mot., limite supér.
Temps d'accél. rampe 1 [s]
Temps décél. rampe 1 [s]
Illustration 5.37: Ponter le cavalier entre la borne 37 et les
24 V CC.
®
MG.20.N5.04 - VLT
est une marque déposée Danfoss
Manuel de configuration du variateur VLT
par. 3-02
par. 3-03
par. 4-11 ou 4-12
par. 4-13 ou 4-14
par. 3-41
par. 3-42
®
AQUA
