ORGAPACK OR-V 40 P
4

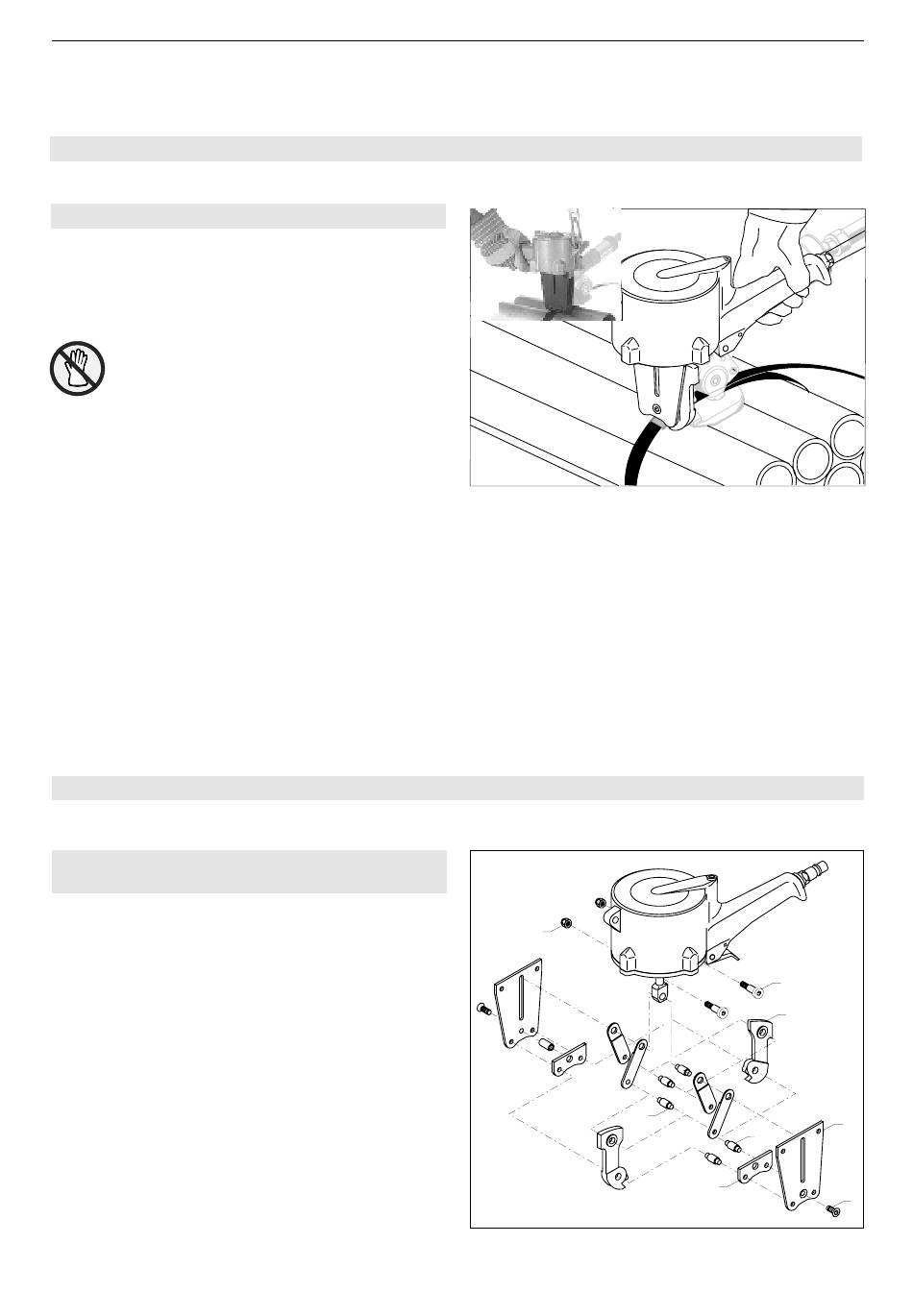

4.1 ISTRUZIONI PER L'USO DELL'APPARECCHIO

a) Chiudere
– Appoggiare la pinze di chiusura OR-V 40 P sul
piombi.
– Premere la leva fino a quando la reggiatura è
completamente terminata.
Non mettere le dita vicino della tenaglia.
Controllo chiusura
Per ottenere una tenuta ottimale della chiusura l'intac-
catura sui piombi deve essere netta. In caso contrario
si deve procedere alla sostituzione della tenaglia e
piastra di incavature (vedi capitolo 5.1).
b) Girare il pacchetto con le tenaglie (vedere
fig. 1b)
– Staccare l'apparecchio dall'allacciamento all'aria.
– Svitare le quattro viti cilindriche, pos. 50 (vedi
disengo particolareggiato, pagina 26).
– Svitare una vite, pos. 38 ed un tasto, pos. 12.
– Girare di 90° il pacchetto con le tenaglie e montare
nuovamente tutte le parti.
5
5.1 SOSTITUZIONE DELLE TENAGLIA
E DELLA PIASTRA DI INCAVATURE
Smontaggio
– Staccare l'apparecchio dall'allacciamento all'aria.
– Allentare i due dadi di sicurezza (2/8) e togliere le
viti cilindriche (2/1).
– Allentare le due viti a testa svasata (2/4) e togliere
entrambe le piastre laterali (2/3).
– Togliere i quattro perni (2/6) e (2/7). Pulire le tenaglie
(2/2) e la piastra di incavature (2/5) e se necessario,
sostituirli.
Rimontaggio
– Il rimontaggio avviene in ordine inverso.
24

ISTRUZIONI PER L'USO

1b
Fig. 1

MANUTENZIONE E RIPARAZIONE

Fig. 2
8
7
1
2
3
6
5
4
08.00/WE
