Vue D'ensemble De La Scie; Parts Diagram - Evolution Rage 5 Traduction Du Manuel D'origine

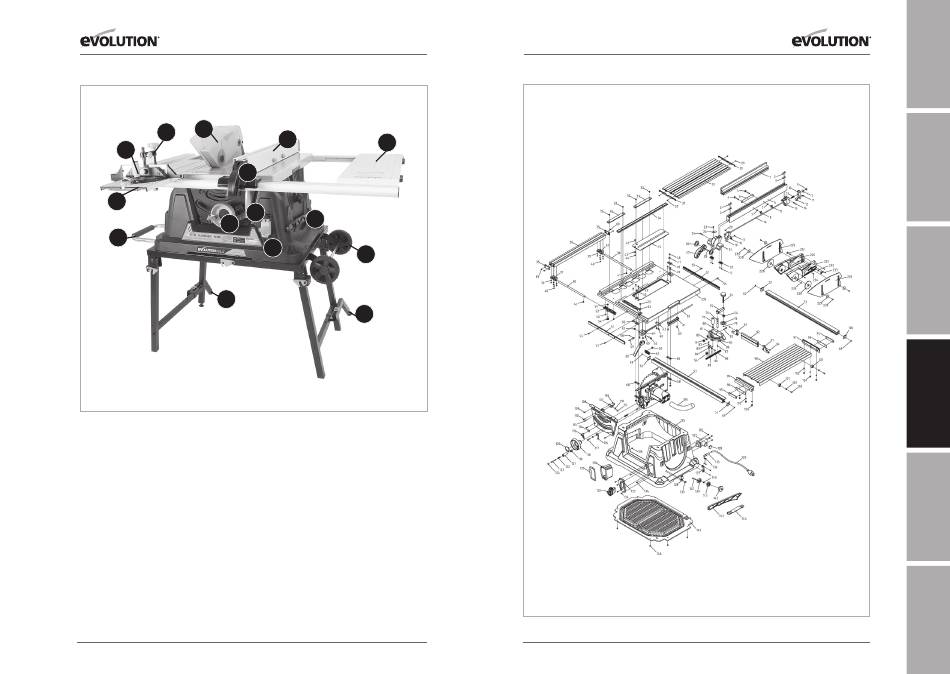

VUE D'ENSEMBLE DE LA SCIE

4
9
3
6
2
12
10
7
14
Pièces de la scie circulaire d'établi
1. Interrupteur marche/arrêt
2. Chariot
3. Butée d'onglet
4. Protection de lame de scie
5. Butée parallèle
6. Poignée de verrouillage de la butée parallèle
7. Poignée de transport
8. Roulettes de transport
9. Serrage de pièce à usiner
10. Poignée de réglage avec deux fonctions
11. Extension d'établi droite
12. Levier de verrouillage extension d'établi droite
13. Poussoir
14. Entretoises de soutien arrière
116
www.evolutionpowertools.com
5
11
13
1
8
14
www.evolutionpowertools.com

PARTS DIAGRAM

Parts Diagrams can also be downloaded from www.evolutionpowertools.com
117
