ASSEMBLAGE
Contrôle et réglage de la vis d'indice
Pour contrôler la précision des réglages angulaires, l'opérateur de
la scie a besoin d'une équerre de mécanicien et d'une équerre à 45°
(pas inclus dans la fourniture).
AVERTISSEMENT : Exécuter uniquement ces travaux lorsque la
fiche électrique de la scie a été débranchée de la prise murale.

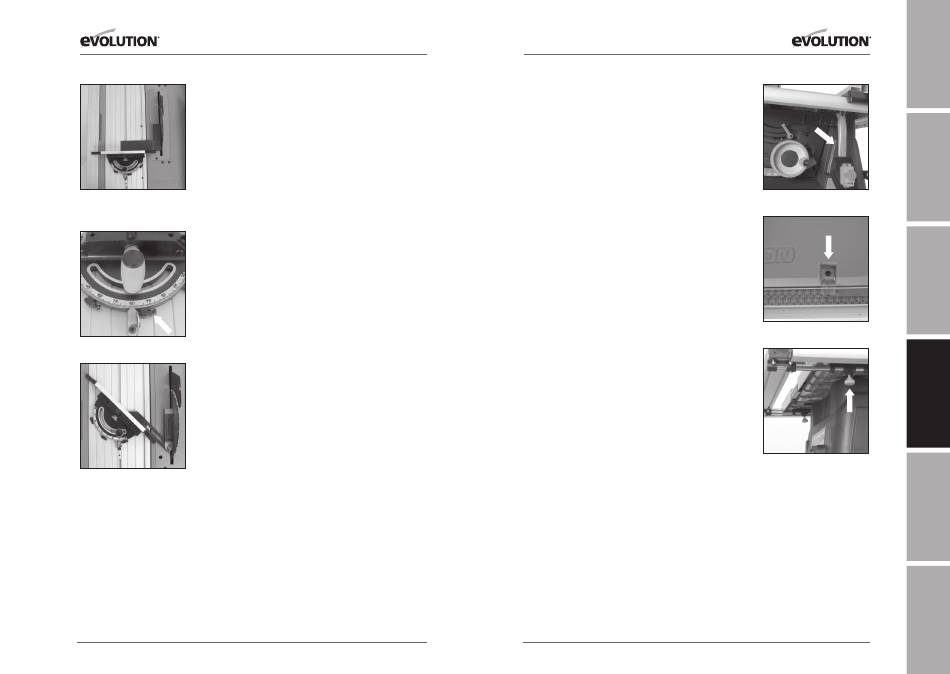

Contrôle du réglage à 90° (fig. 23).
•
Régler la lame de la scie sur la position la plus haute possible.
•
Poser l'équerre de mécanicien sur l'établi de la scie, un côté
Fig. 23
devant précisément être appuyé sur le corps de la lame de scie.
(Protección de la hoja retirada para
•
más claridad)
Contrôler si la butée d'onglet se trouve sur 90°.
•
Pousser la butée d'onglet dans sa fente en T et jusqu'à l'autre
extrémité de l'équerre de mécanicien.
•
La surface de guidage de la butée d'onglet et l'équerre de
mécanicien doivent reposer précisément l'une contre l'autre.
Pour le cas d'une adaptation nécessaire :
•
Desserrer l'écrou de fixation de la vis d'indice (fig. 24).
•
Tourner la vis d'indice dans le sens des aiguilles d'une montre ou
dans le sens opposé jusqu'à ce qu'une orientation précise le long
de l'équerre de mécanicien soit atteinte.
•
Resserrer la vis de fixation.
Fig. 24
Contrôle du réglage à 45°
•
Régler la lame de la scie sur la position la plus haute possible.
•
Poser le rapporteur 45° sur l'établi de la scie, un côté devant
précisément être appuyé sur le corps de la lame de scie (fig. 25).
•
Contrôler si la butée d'onglet se trouve sur les réglages à 45°.
•
Pousser la butée d'onglet dans sa fente en T et jusqu'à l'autre
bord de l'équerre à 45°.
•
La surface de guidage de la butée d'onglet et le bord de
l'équerre 45° doivent reposer précisément l'une contre l'autre.
Fig. 25
Si une adaptation est nécessaire, suivre les instructions comme
(Protección de la hoja retirada para
pour le réglage de l'équerre à 90°.
más claridad)
128
www.evolutionpowertools.com
www.evolutionpowertools.com
ASSEMBLAGE
6. établi de scie multifonction
Cette scie circulaire d'établi est équipée d'un établi versatile pour
de nombreux réglages qui sont utiles pour l'efficacité et la sécurité
de l'opérateur.
Rallonges d'établi
L'établi peut être rallongé aussi bien du côté droit que du côté
gauche pour le cas échéant servir de soutien supplémentaire
pour la pièce à usiner. Il est possible de rallonger les deux côtés de
l'établi simultanément, ou un seul, suivant les besoins.
Rallonge de l'établi du côté droit :
•
Tirer le levier de fixation pour la rallonge de table qui se trouve
directement au-dessus de l'interrupteur marche/arrêt vers le
haut (fig. 26).
•
Mettre en place la rallonge d'établi pour établir le support de
pièce à usiner requis.
•
Pousser le levier de fixation vers le bas pour bloquer la rallonge
d'établi dans la position requise.
•
Fixer la butée parallèle de nouveau et/ou la régler suivant les
besoins.
•
Une fois la procédure de sciage terminée, ramener la table dans
ses réglages normaux.
Remarque : le rail de la butée « suit » de la rallonge d'établi droit si
celle-ci est en place. Un regard avec une marque de référence est
intégrée dans le bord avant de l'établi pour permettre un meilleur
réglage (fig. 27).
Rallonge de l'établi du côté gauche :
•
Desserrer les deux boutons de fixation (un devant et un au dos
de la scie) en dessous du côté gauche de l'établi de la scie
(fig. 28).
•
Sortir la rallonge de l'établi.
•
Serrer les boutons de fixation.
•
Une fois la procédure de sciage terminée, ramener la table dans
ses réglages normaux.
129
EN
DE
Fig. 26
ES
Fig. 27
FR
Fig. 28
