ASSEMBLAGE
Lors de la coupe parallèle de matériau avec un petit diamètre,
utiliser un poussoir pour guider les 300 derniers mm du matériau
le long de la lame de scie. Toujours utiliser un poussoir lorsque des
coupes de moins de 300 mm doivent être exécutées.
Toujours utiliser pour la coupe parallèle des planches longues
ou des plaques larges un support de pièce à usiner installé à la
distance ou se faire aider par une personne formée et compétente.
Pousser la pièce à usiner appuyée contre la butée parallèle à travers
la scie. Appliquer une pression douce et uniforme et utiliser si
nécessaire un poussoir (fig. 37).

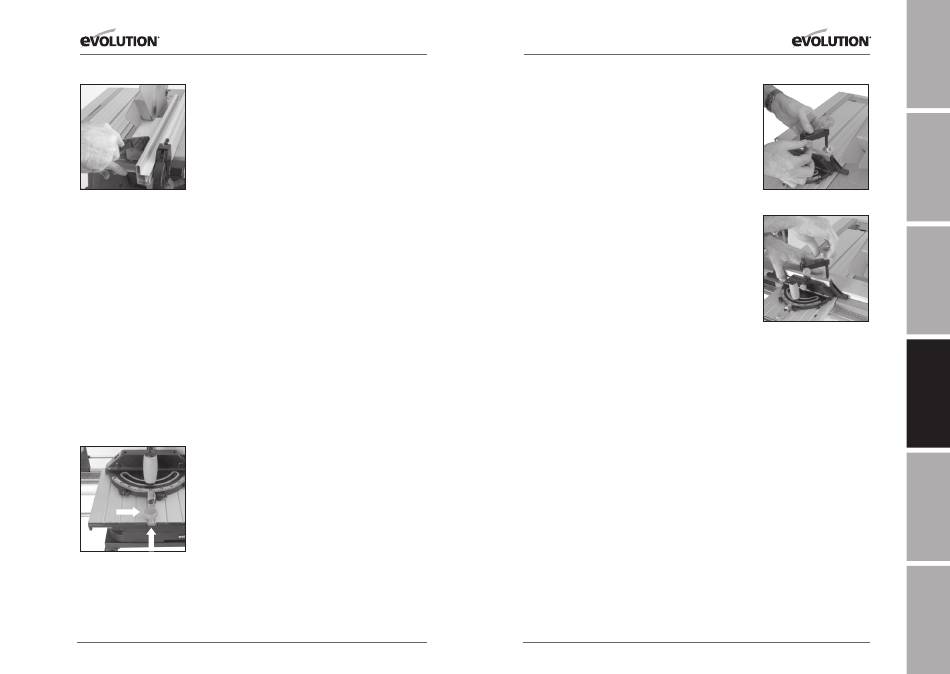

Fig. 37
Si la largeur de la coupe longitudinale est supérieure à 300
mm, il est possible d'utiliser les deux mains, mais en faisant
particulièrement attention, pour pousser et guider le matériau sur
la lame de scie. La main gauche de l'opérateur se trouve sur le côté
gauche de la lame de scie. La main droite de l'opérateur se trouve à
proximité de la butée parallèle du côté droit de la lame de scie. Les
mains ne doivent jamais être orientées sur la lame de scie.
7. Coupe longitudinale avec angle d'inclinaison
Utiliser uniquement la butée parallèle du côté droit de la lame de
scie pour la coupe longitudinale du matériau de 150 mm ou plus
étroit avec un angle d'inclinaison.
8. Utilisation du système de chariot
AVERTISSEMENT : toutes les mesures de réglage doivent être
exécutées avec la scie hors service, la lame étant immobilisée et
le recouvrement de commutateur se trouvant en position fermée
(sure).
Libérer le chariot en poussant le verrou sur la table (au dos de
l'établi de la scie et précisément à gauche de la lame de scie) dans
la position non verrouillée.
• Régler la butée d'onglet dans l'angle souhaité et la verrouiller
avec la poignée de fixation verticale.
•
Pousser la butée d'onglet dans la fente en T inversée et la fixer à
l'endroit désirée en serrant la tête de verrouillage.
Remarque : Bien que la butée d'onglet puisse être fixée dans
n'importe quelle position le long de la fente en T, elle a une position
déterminée du côté avant du chariot à laquelle la vis de fixation
Fig. 38
mord dans une ouverture dans le corps du chariot (fig. 38).
134
www.evolutionpowertools.com www.evolutionpowertools.com
ASSEMBLAGE
•
Monter le serrage de pièce à usiner le cas échéant sur le montant
dans l'unité principale de la butée d'onglet (fig. 39). Fixer dans
la position désirée avec la vis de fixation.
•
Poser la pièce à usiner dans la position désirée sur la surface de
guidage de la butée d'onglet.
•
Serrer la pièce à usiner sur le chariot en réglant le serrage de
pièce à usiner dans la position la plus appropriée et tourner la vis
de fixation verticale à l'aide du gros bouton (fig. 40).
•
La butée d'onglet est dotée de sa propre vis de fixation pour
être fixée au chariot ; lorsqu'elle est utilisée en commun avec
le serrage de pièce à usiner, cela vise à une sécurité accrue.
Contrôler la structure complète.
Remarque : nous recommandons de terminer la procédure décrite
ci-dessus avec le chariot ôté de l'établi de la scie pour octroyer à
l'opérateur liberté et espace pour exécuter toutes les mesures et
confirmations nécessaires des lignes de coupes etc.
Si tous les réglages et positions des lignes de coupe etc. sont
configurés de manière satisfaisante et si toutes les vis de réglage
sont bien serrées, ouvrir le recouvrement du commutateur marche/
arrêt de la scie.
Mettre la scie en service et pousser le chariot (à l'aide de la butée
d'onglet) à l'extrémité de l'établi de la scie pour exécuter la coupe.

ENTRETIEN

AVERTISSEMENT : S'assurer que la fiche électrique de la scie est
débranchée avant de procéder à tous les travaux de réglage ou
d'entretien.
