4. INSTALLATION TYPE

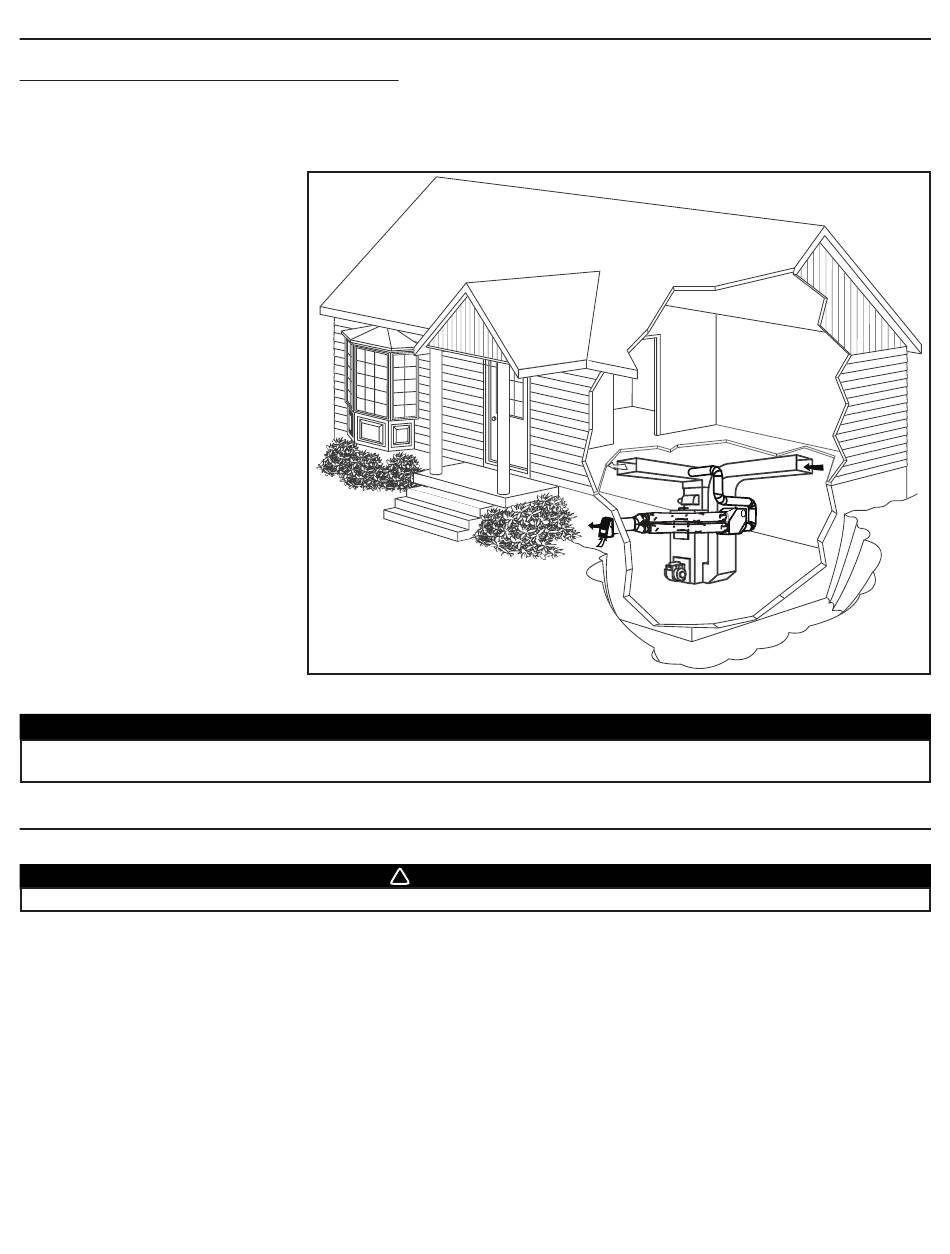

L'image ci-dessous illustre une installation type. Dans tous les cas, la bouche de distribution d'air frais de l'appareil doit être raccordée au
conduit de retour d'air (plenum) de l'appareil à air pulsé. Le conduit d'aspiration d'air vicié doit être raccordé au conduit de distribution
d'air de l'appareil à air pulsé.
Tous les appareils sont montés au conduit de retour de l'appareil à air pulsé à l'aide des supports inclus avec chaque appareil.
NOTE : Pour plus de détails, voir le point 7.4 dans la section 7 INSTALLATION DE L'APPAREIL.
Dans tous les cas, l'utilisation d'une hotte de cuisinière est nécessaire pour mieux évacuer l'air vicié d'une aire de cuisson.
Une partie de l'air vicié provenant du conduit
de distribution de l'appareil à air pulsé est
évacué à l'extérieur.
L'air frais provenant de l'extérieur est
apporté au conduit de retour d'air de
l'appareil à air pulsé. Voir ci-contre.
NOTE : Une maison pourvue de plusieurs
systèmes à air pulsé devrait avoir
un appareil par système.
Tous les appareils peuvent être installés dans l'entretoit. Pour ce cas particulier, des précautions doivent être suivies :
1. En raison de la différence potentielle de température entre l'entretoit et le reste de la maison, tous les conduits doivent être isolés.
2. La température de l'entretoit doit toujours se situer au-dessus 0°C (32°F).
5. AVANT DE COMMENCER
5.1 I
NSPECTER LE CONTENU DE LA BOÎTE
Afin d'éviter tout risque de suffocation, jeter le sac de plastique contenant les composantes de l'appareil.
• Vérifier si l'extérieur de l'appareil et ses composantes n'ont subi aucun dommage. S'assurer que les bouches, le contrôleur, etc.
soient intacts.
•
Vérifier si l'intérieur de l'appareil n'a subi aucun dommage. S'assurer que le noyau de récupération de chaleur ou d'énergie,
l'isolant, les volets, le filtre, etc. soient intacts.
5.2 O
UTILS ET MATÉRIAUX
Voici les outils et matériaux nécessaires à l'installation :
- Une perceuse électrique avec un embout Phillips n
- Des ciseaux à métal
- Des pinces coupantes
- Des pinces à long bec
- Un couteau universel (pour couper le ruban à conduit et
le styromousse)
- Du ruban à conduit en aluminium
VH0064
ATTENTION
!
AVERTISSEMENT
0
o
2
- Un transformateur 24 Volts de classe 2
- Du fil à 4 brins de calibre 22 AWG (tout fil UL Listed (DUZX) – de
type CM ou CMP aux É.-U., et CSA de type CMG, FT-1 ou FT-4
- Une scie sauteuse
- Pistolet à calfeutrer et calfeutre
- 5 -
au Canada)
