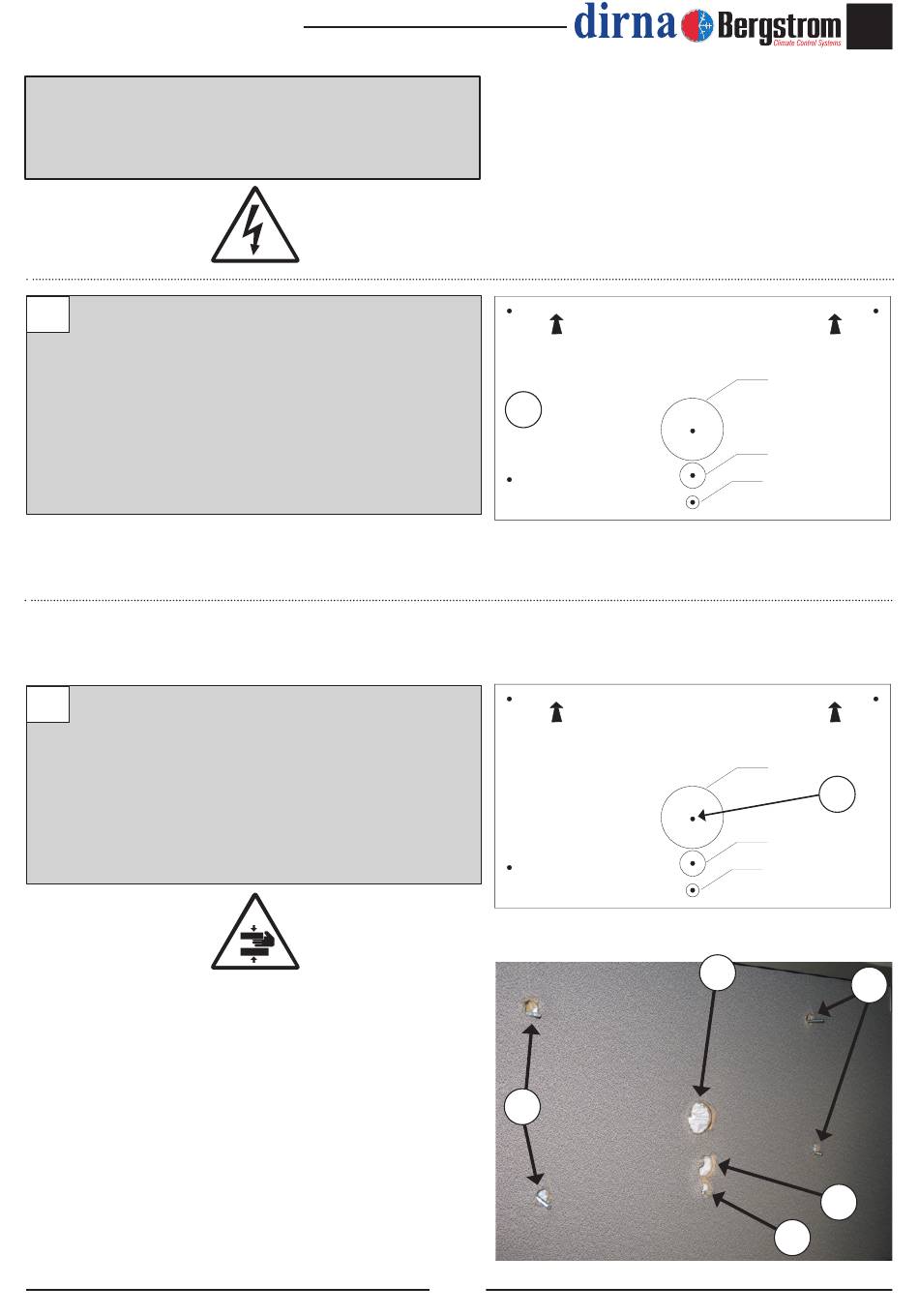

VORBEREITENDE TÄTIGKEITEN:
• Batterie abschalten.
• Abdeckung Verdampfereinheit abnehmen.
1 AUF DER KABINENINNENSEITE:
Mitgelieferte Vorlage auflegen und Bohrlöcher
markieren.
A- Sollten 2 Betten vorhanden sein, die
Vorlage zwischen beiden anbringen.
B- Ist nur 1 Bett vorhanden, Vorlage über
diesem auflegen.
2
Durchgangsbohrung Ø4 mit langem Bohrer in
Position der Bohrung Ø48 durchführen, danach
die folgenden Bohrungen durchführen.
A. (1) Ø35 nur im Bezug durchführen
B. (1) Ø19 nur im Bezug durchführen
C. (1) Ø48 nur im Bezug durchführen
D. (4) Ø22 nur im Bezug durchführen
