3.4 SORTIE VAPEUR
1. Utilisez de préférence un tuyau vapeur souple résistant à une température de 100°C.
NB : lorsque de nouveaux tuyaux sont installés, une odeur de plastique brûlé peut se dégager lors de la première
mise en marche de l'humidificateur à vapeur. Cette odeur est normale et finira par diminuer.
2. Sélection du tuyau vapeur :
3. Les humidificateurs RTH-HC peuvent fonctionner avec une pression (P) supérieur à la pression atmosphérique
dans les gaines, mais aux conditions suivantes :
Si P inférieur à 220 mm CE (colonne d'eau) soit 2157 Pa.
Si P supérieur à 220 mm CE (2157 Pa), des options sont disponibles jusqu'à 1200 mm (11 768 Pa).
4. Pour l'installation du tuyau de vapeur, selon votre environnement, veuillez respecter les préconisations ci-
dessous et utiliser les colliers de serrage tangentiels adaptés.
•
Tuyau vapeur souple longueur 3 m maxi.
•
Tube rigide en acier inoxydable ou cuivre de diamètre légèrement supérieur, raccordé à la terre. Une manchette
de tuyau vapeur souple devra faire la liaison entre l'humidificateur et la canalisation vapeur rigide. La longueur
du tuyau ne devra pas excéder 6 m et il devra être calorifugé.
Toujours avoir une pente dans la même direction (vers le haut ou vers le bas) ; le tuyau de vapeur
doit être exempt de coudes et d'affaissements pour permettre l'évacuation par gravité du
condensat. Veillez à ce que le tuyau de vapeur ne présente pas de fuite. Le non-respect de ces
instructions peut entraîner des dysfonctionnements graves.
Ø 300 mm min./
12'' min.

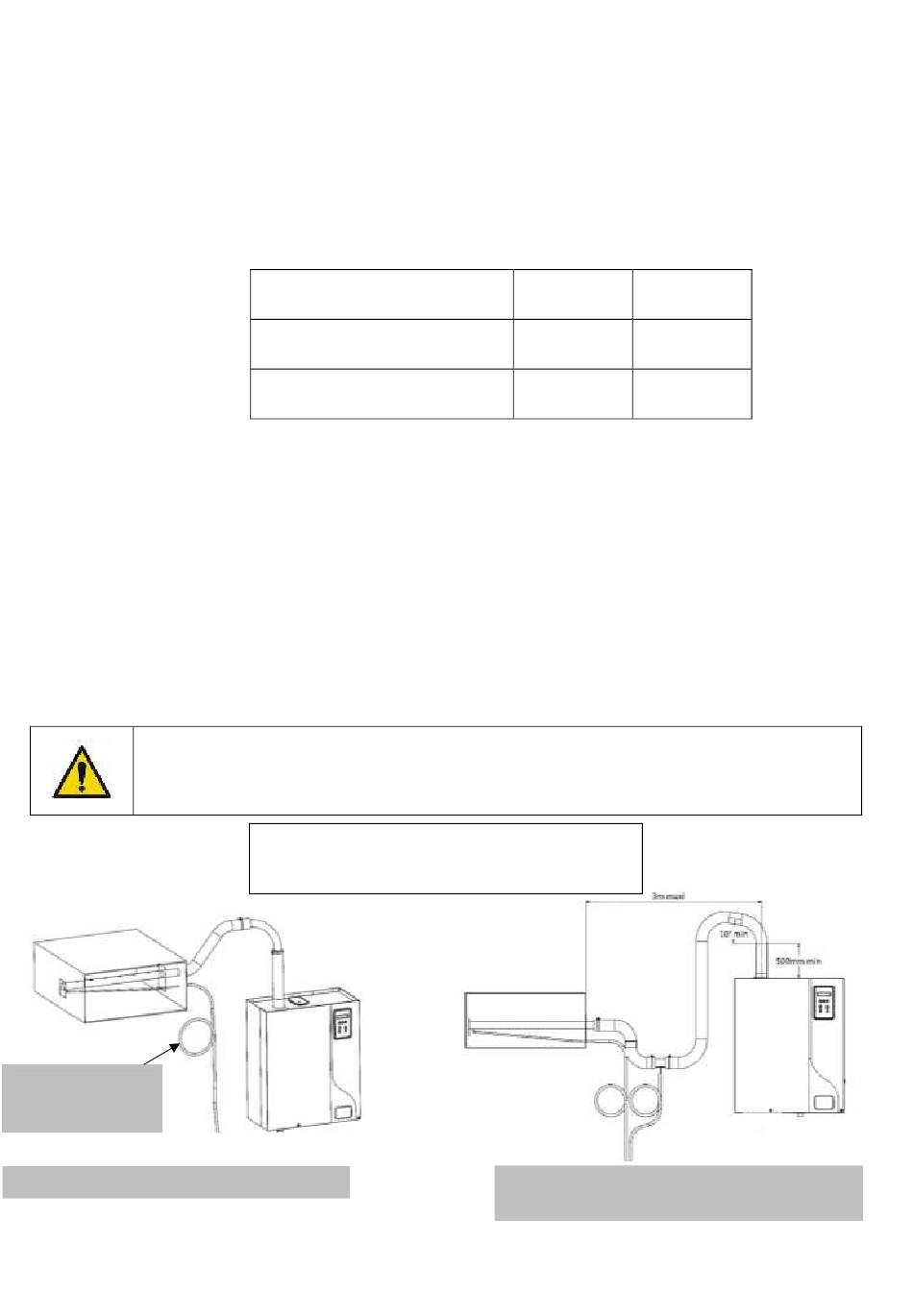

Fig. A 3-4. Installation standard
ELECTROVAP® RTH-HC
Modèle
Nombre de sorties de vapeur
Diamètre de la sortie vapeur
Rayon de courbure du tuyau vapeur diamètre :
•
Ø 40
00mm minimum
- 4
•
Ø 60
600mm minimum
-
RTH-HC
RTH-HC
5 to 50
60 to 100
1
Ø 60 mm
Ø 60 mm
Purge supplémentaire lorsque la vapeur
Fig. B 3-4.
est distribuée sous l'humidificateur
2
18
