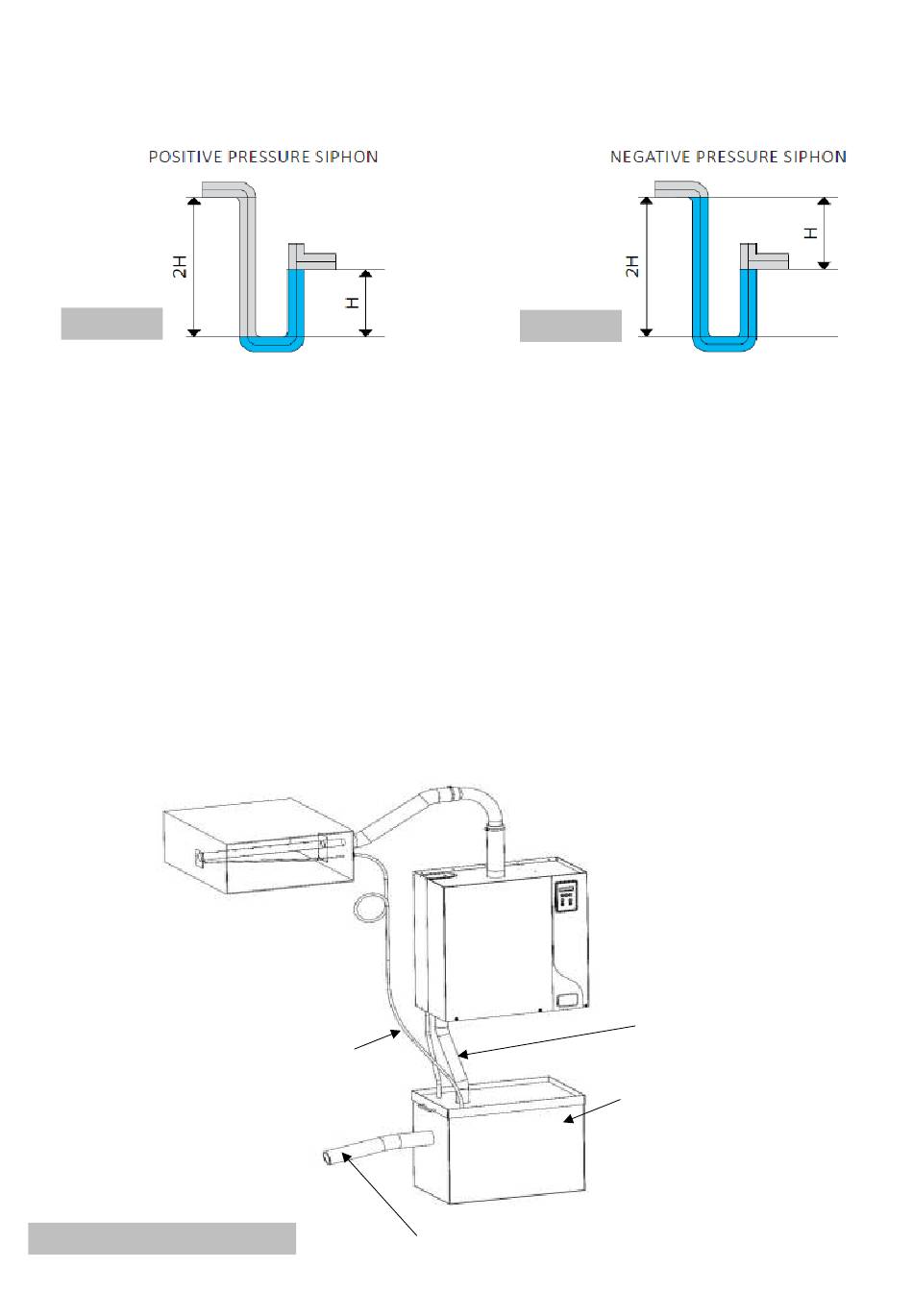

3.5 VIDANGE DES CONDENSATS AVEC SIPHON
Fig. A 3-5.
Le tuyau de condensat ne doit pas être directement raccordé au réseau public d'assainissement.
avec P = pression absolue de la centrale de traitement d'air ou de la gaine de ventilation
3.6 RACCORDEMENT TUYAU DE VIDANGE
Le dessin suivant montre le raccordement du tuyau de vidange qui doit être effectué.
Utilisez un tuyau de vidange en caoutchouc de Ø 40 mm avec les 2 colliers de serrage fournis, résistant à la chaleur
(jusqu'à 100°C).
Raccordez le tuyau au système de vidange. Il est recommandé de le remplacer régulièrement.
Si vous utilisez un tuyau rigide, celui-ci doit être en PVC résistant à la chaleur (jusqu'à 100°C).
Le tuyau de vidange doit être libre de tout obstacle.
Il est recommandé que chaque humidificateur ait son propre tuyau de vidange.
Si possible, utilisez un bac collecteur d'eau avec un couvercle (voir la photo ci-dessous).
Tuyau de condensat (option)
Fig. A 3-6. Exemple d'installation
ELECTROVAP® RTH-HC
H min. (mm) = P (Pa)/10
Fig. B 3-5.
Tuyau Ø 60 mm minimum (option)
Tuyau de vidange (option)
Bac de rétention (option)
19
