3. INSTALLATION

3.1

PROCEDURE

•
Marquez et percez aux endroits indiqués (la taille des trous dépend des chevilles et des matériaux de support
choisis).
•
Placez les chevilles dans les trous.
•
Vissez les vis supérieures dans les goujons (M6 recommandé), en les laissant dépasser d'environ 10 mm/0.39in.
•
Accrochez l'appareil aux vis supérieures et alignez-le verticalement et horizontalement à l'aide d'un niveau à
bulle.
•
Serrez les vis.

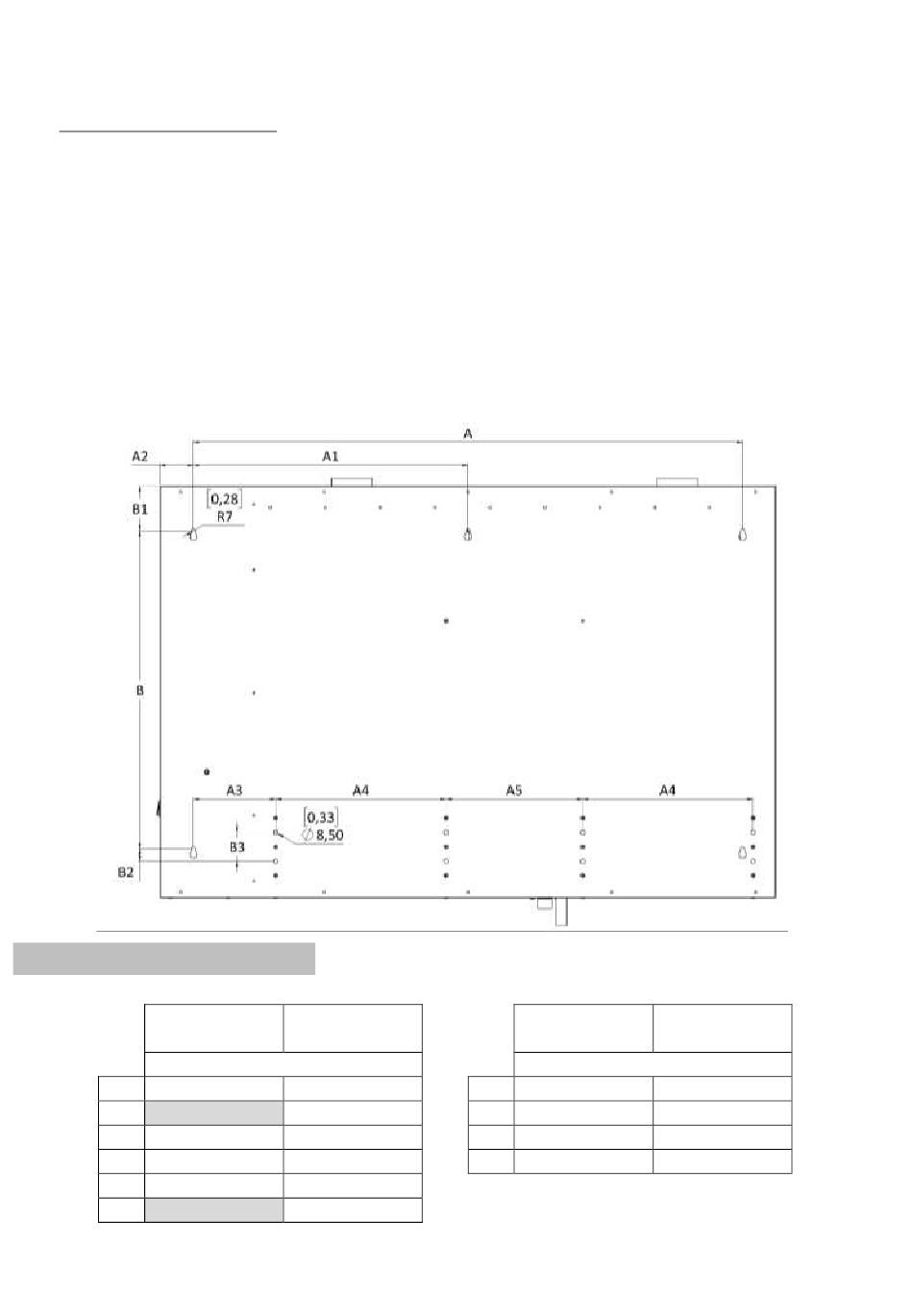

Fig. 3-1. Emplacement trou de fixation
RTH-HC
5 - 50
Has 640 / 25.2
A1
A2 22 / 0.86
A3 201 / 7.9
A4 310 / 12.2
A5
ELECTROVAP® RTH-HC
RTH-HC
60 - 100
[mm]/ [in]
1000 / 39.4
500 / 19.7
61 / 2.4
150 / 5.9
310 / 12.2
249 / 9.8
RTH-HC
5 - 50
[mm]/ [in]
B 580 / 22.8
B1 81 / 3.2
B2 23 / 0.9
B3 53 / 2.1
RTH-HC
60 - 100
580 / 22.8
81 / 3.2
23 / 0.9
53 / 2.1
