Devatec ElectroVap RTH-HC Série Manuel Technique page 27

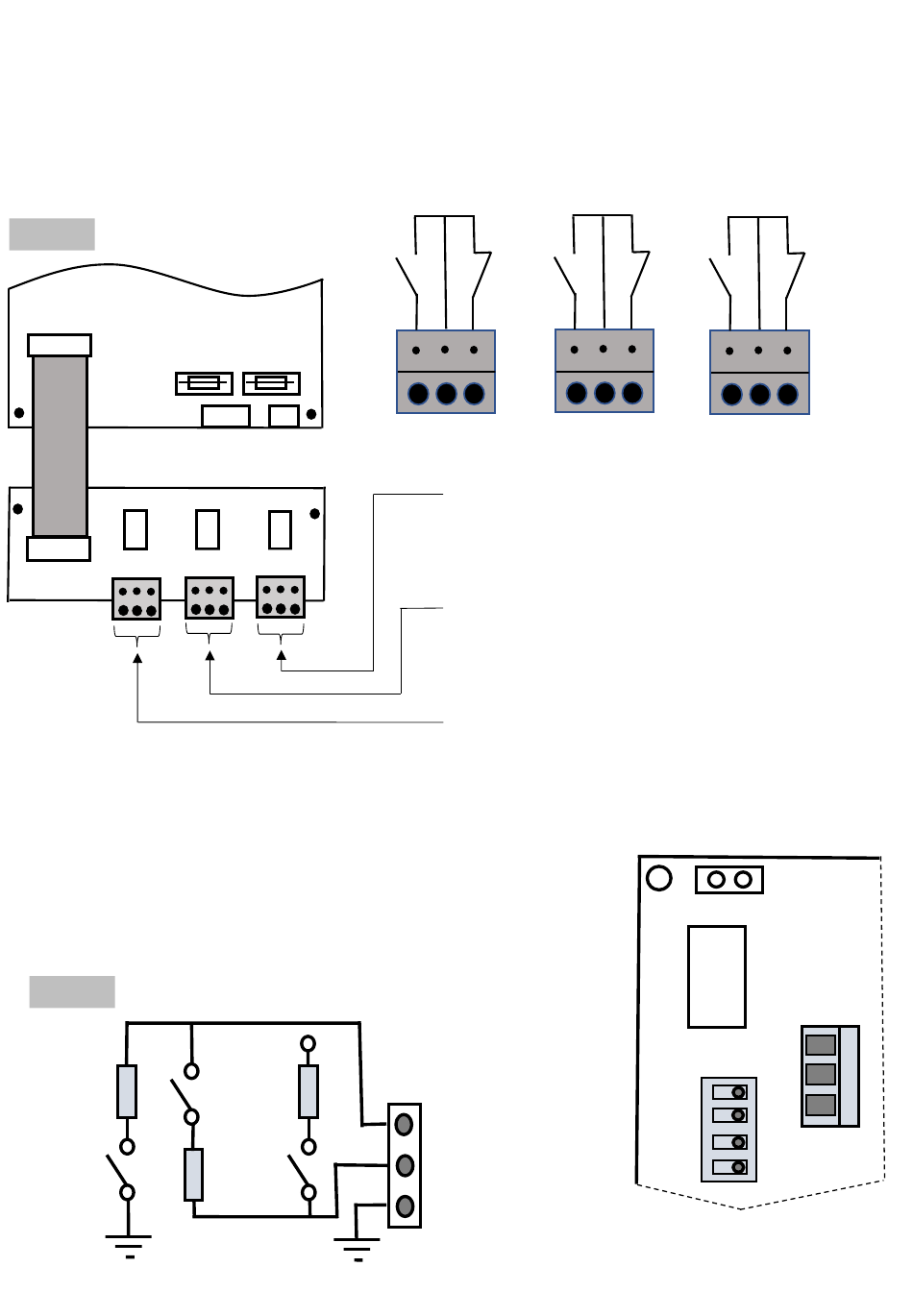

3.9.1 Option Renvoi d'information
On peut choisir un contact NO ou NF en raccordant comme ci-dessous (Exemple raccordement sur 30 et 31 =
Contact NO).
Fig. A 3-9
X18
Carte Principale
Ref : 500102
Ref 500400
500400
X20 X21
X23
3.9.2 Raccordement RS485
Le raccordement de la RS485 se fait sur le connecteur J2 :
•
Terminal 1 : Data –
•
Terminal 2 : Data +
•
Terminal 3 : GND
Le switch SW1 est utilisé pour activer ou désactiver la résistance de ligne. Selon
les besoins, ces résistances peuvent être activées ou désactivées (Voir schéma).
Fig. B 3-9.
680
SW1–1
SW1–2 120
ELECTROVAP® RTH-HC
X20
X22
+5V
J2
680
SW1–3
NC NO
NO
X21
33 34 35
30 31 32
Connecteur X22 (36-37-38): Contact sec
de renvoi de production de vapeur
Connecteur X21 (33-34-35): Contact
sec de renvoi défaut général.
Connecteur X20 (30-31-32): Contact sec
de renvoi d'entretien de la cuve.
1 : Data –
2 : Data +
3 : GND
NC
NC
NO
X22
36 37 38
X10
Carte
Principale
Ref : 500102
K4A
On
Off
4
3
2
SW1
1
J2
1
2
3
