3.4 SORTIE VAPEUR
1. Utilisez de préférence un tuyau vapeur souple résistant à une température de 100°C.
NB : lorsque de nouveaux tuyaux sont installés, une odeur de plastique brûlé peut se dégager lors de
la première mise en marche de l'humidificateur à vapeur. Cette odeur est normale et finira par
diminuer.
2. Sélection du tuyau vapeur :
Nombre de sorties de vapeur
Diamètre de la sortie vapeur [mm]
3. Les humidificateurs KIT MC peuvent fonctionner avec une pression (P) supérieure à la pression
atmosphérique dans les gaines, mais aux conditions suivantes :
•
Si P inférieure à 150 mm CE (colonne d'eau) soit 1470 Pa.
•
Si P supérieure à 150 mm CE (1470 Pa), des options sont disponibles jusqu'à 700 mm (6860 Pa).
4. Pour l'installation du tuyau de vapeur, selon votre environnement, veuillez respecter les
préconisations ci-dessous et utiliser les colliers de serrage tangentiels adaptés.
•
Tuyau vapeur souple longueur 3 m maxi.
•
Tube rigide en acier inoxydable ou cuivre de diamètre légèrement supérieur, raccordé à la terre.
Une manchette de tuyau vapeur souple devra faire la liaison entre l'humidificateur et la
canalisation vapeur rigide. La longueur du tuyau ne devra pas excéder 6 m et il devra être
calorifugé. Pour les longueurs supérieures à 6 m ou une contre pression supérieure à 150 mm CE
(1470 Pa), consulter le fabricant pour les préconisations d'installation.
Vérifier que le tuyau vapeur n'est pas percé et/ou qu'il ne forme pas une
poche d'eau. Le non-respect de ces consignes peut entraîner des
dysfonctionnements importants.
Ø 300 mm min./
12'' min.

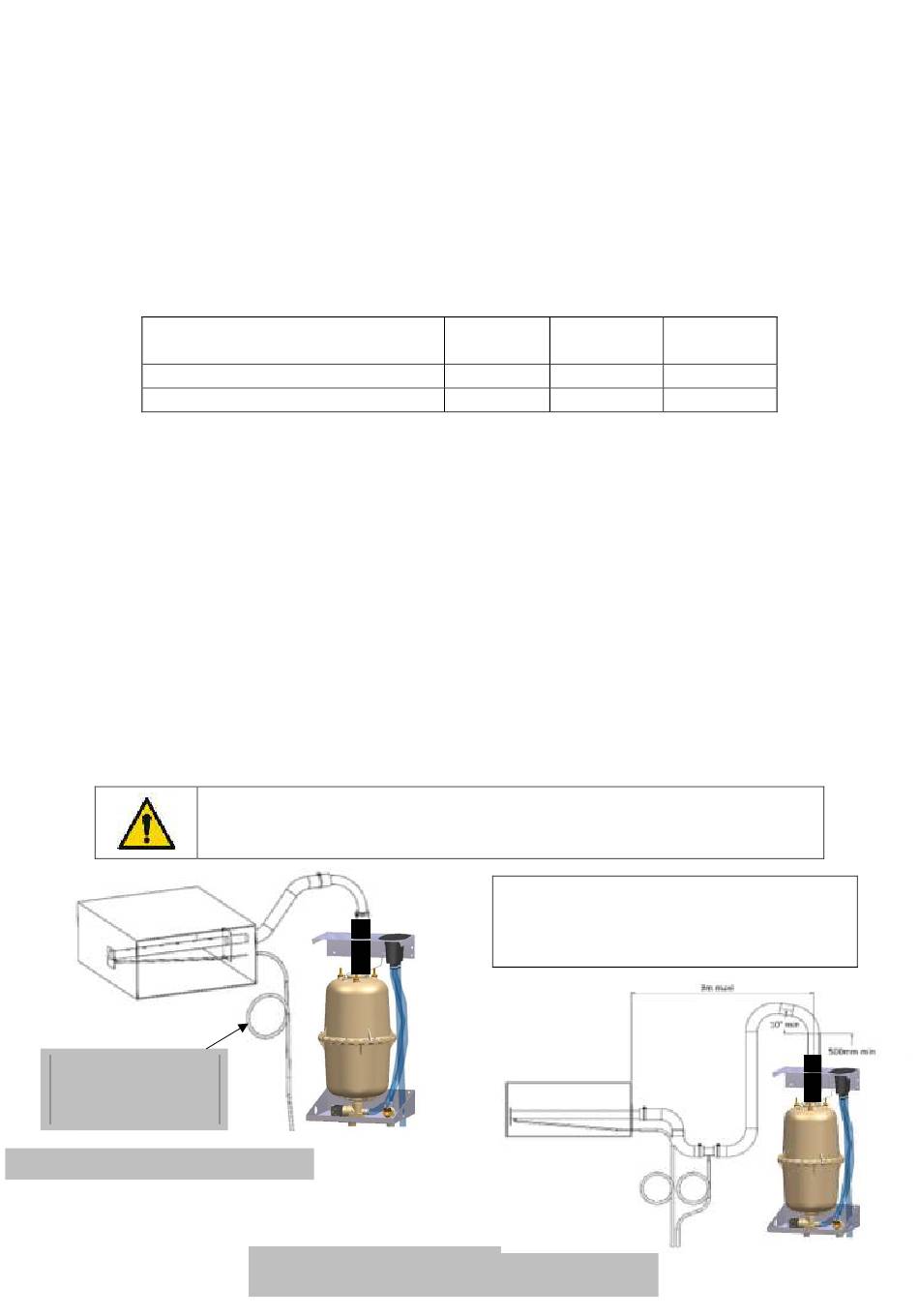

Fig. A 3-4. Installation standard
ELECTROVAP® KIT MC
Modèle
Fig. B 3-4. Purge supplémentaire lorsque la vapeur est
distribuée sous l'humidificateur
KIT MC
KIT MC
5 à 15
20 à 30
1
1
Ø 25-40
Ø 40-25
Rayon de courbure du tuyau vapeur diamètre :
•
Ø 25
250mm minimum
-
•
Ø 40
400mm minimum
-
KIT MC
40 à 60
2
Ø 40-25
20
