2.3 CONSTITUTION DE L'HUMIDIFICATEUR

5
4
3
2
1
1 Support bas
2 Vanne de vidange
3 Cylindre de production vapeur
4 Ressort de maintien du cylindre
5 Support Haut
6 Godet de remplissage
7 Vanne d'entrée d'eau
8 Platine électronique principales
9 Câble d'électrode de niveau haut
10 Câble d'électrode de puissance
ELECTROVAP® KIT MC

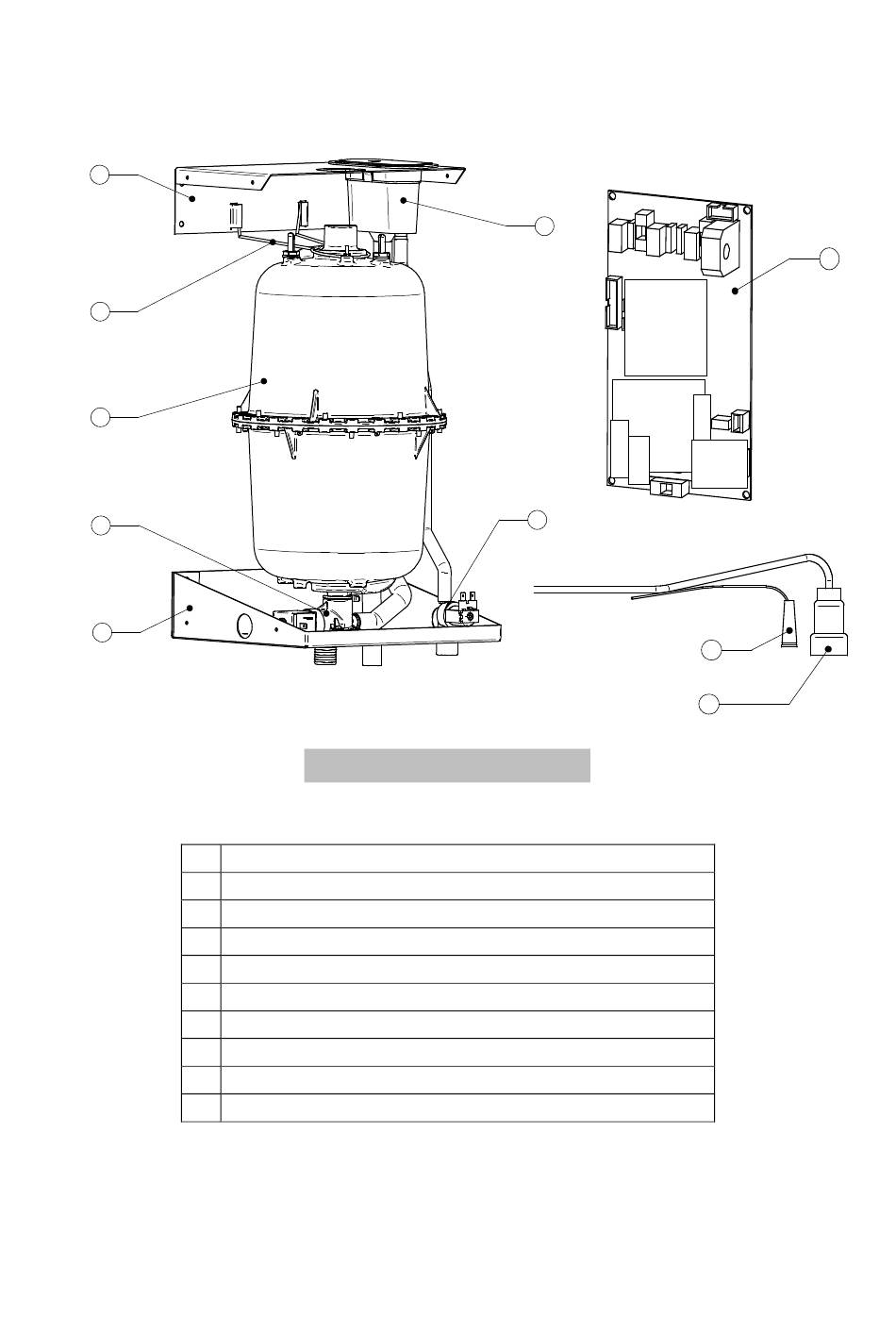

Fig. 2-3. Constitution de l'humidificateur
