CONTROLE DIGITALE (MODBUS) (besoin carte afficheur)
CONFIGURATION A FAIRE SUR LA CARTE
RS485 – RACCORDEMENT BUS DE COMMUNICATION
Le raccordement de la RS485 se fait sur le connecteur J2 :
•
Terminal 1 : Data –
•
Terminal 2 : Data +
•
Terminal 3 : GND

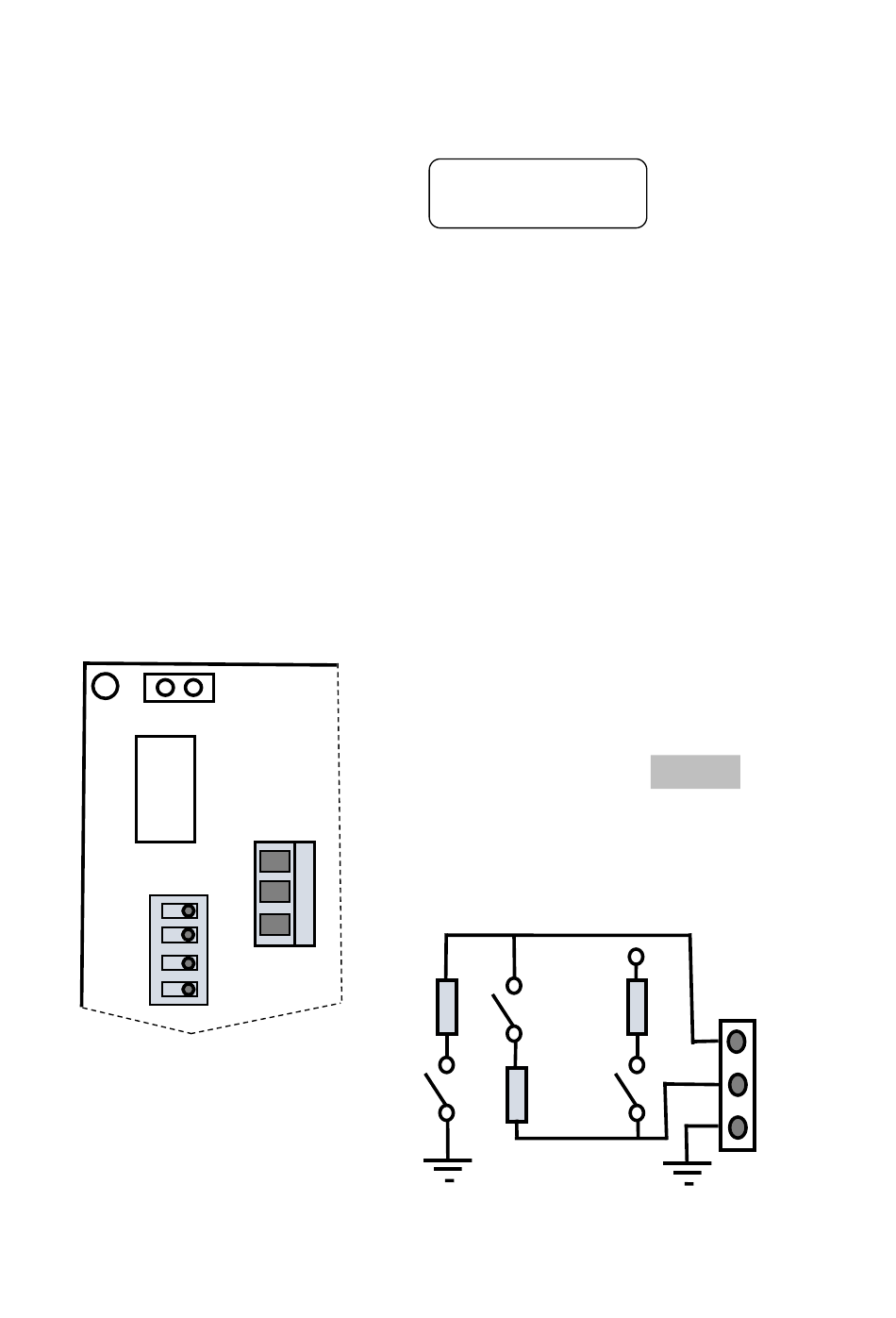

Le switch SW1 est utilisé pour activer ou désactiver la résistance de ligne. Selon les besoins, ces
résistances peuvent être activées ou désactivées (Voir schéma).
X10
Main board /
Carte
Principale
K4A
On
Off
4
3
2
SW1
1
ELECTROVAP® KIT MC
J2
1
2
3
680
SW1–2
CHOIX REGULATION
CONTROLE DIGITAL
x
XXXX
+5V
SW1–1
120
SW1–3
Fig. B 3-8.
J2
680
1 : Data –
2 : Data +
3 : GND
