Aiphone GT SYSTEM Manuel D'installation page 7

Résidence/location (pour GT-2C-L ou GT-2C)
Poste de porte vidéo
JK-DA JK-DV JK-DVF

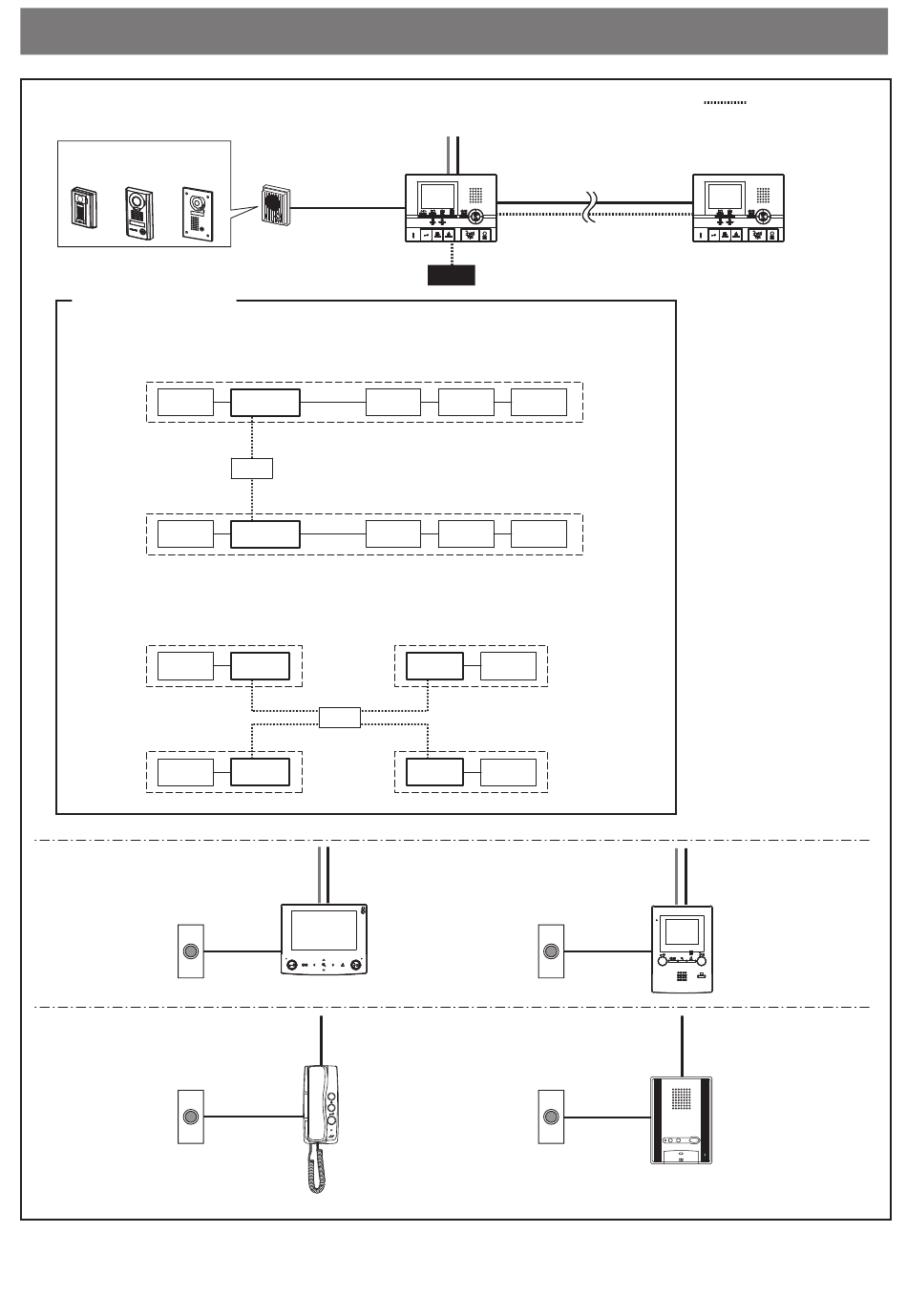

Sources d'alimentation
[Lorsque les postes intérieurs secondaires sont connectés]
Il est possible d'utiliser un bloc d'alimentation pour alimenter 2 appartements si des postes
secondaires sont utilisés.
Poste de
Appartement
porte
1
Appartement Poste de
porte
2
[Lorsque les postes intérieurs secondaires ne sont pas connectés]
Il est possible d'utiliser un bloc d'alimentation pour alimenter jusqu'à 4 appartements si aucun poste
secondaire n'est utilisé.
Poste de
Appartement
porte
1
Poste de
Appartement
porte
2
Résidence/location (pour GT-1C7,
GT-1C7-L, GT-1M3, et GT-1M3-L)
Porte palière
Résidence/location
(pour GT-1D et GT-1A)
Porte palière
Poste de porte ou porte palière
GT-D
AIPHON E
JF-DVF
GT-2C(-L)
GT-2H(-L)
PS24
GT-2C (-L) GT-2H(-L)
GT-2C (-L)
PS24
GT-2C (-L)
Poste intérieur
GT-1C7, GT-1C7-L
Poste intérieur
GT-1D
Poste intérieur
GT-2C-L, GT-2C
PS24
GT-2H(-L) GT-2H(-L)
GT-2H(-L) GT-2H(-L)
Poste de
Appartement
GT-2C (-L)
porte
3
Poste de
Appartement
GT-2C (-L)
porte
4
Porte palière
Porte palière
- 7 -
: Ligne d'alimentation
Poste intérieur secondaire
GT-2H-L, GT-2H
Poste intérieur
GT-1M3, GT-1M3-L
Poste intérieur
GT-1A
