Aiphone GT SYSTEM Manuel D'installation page 35

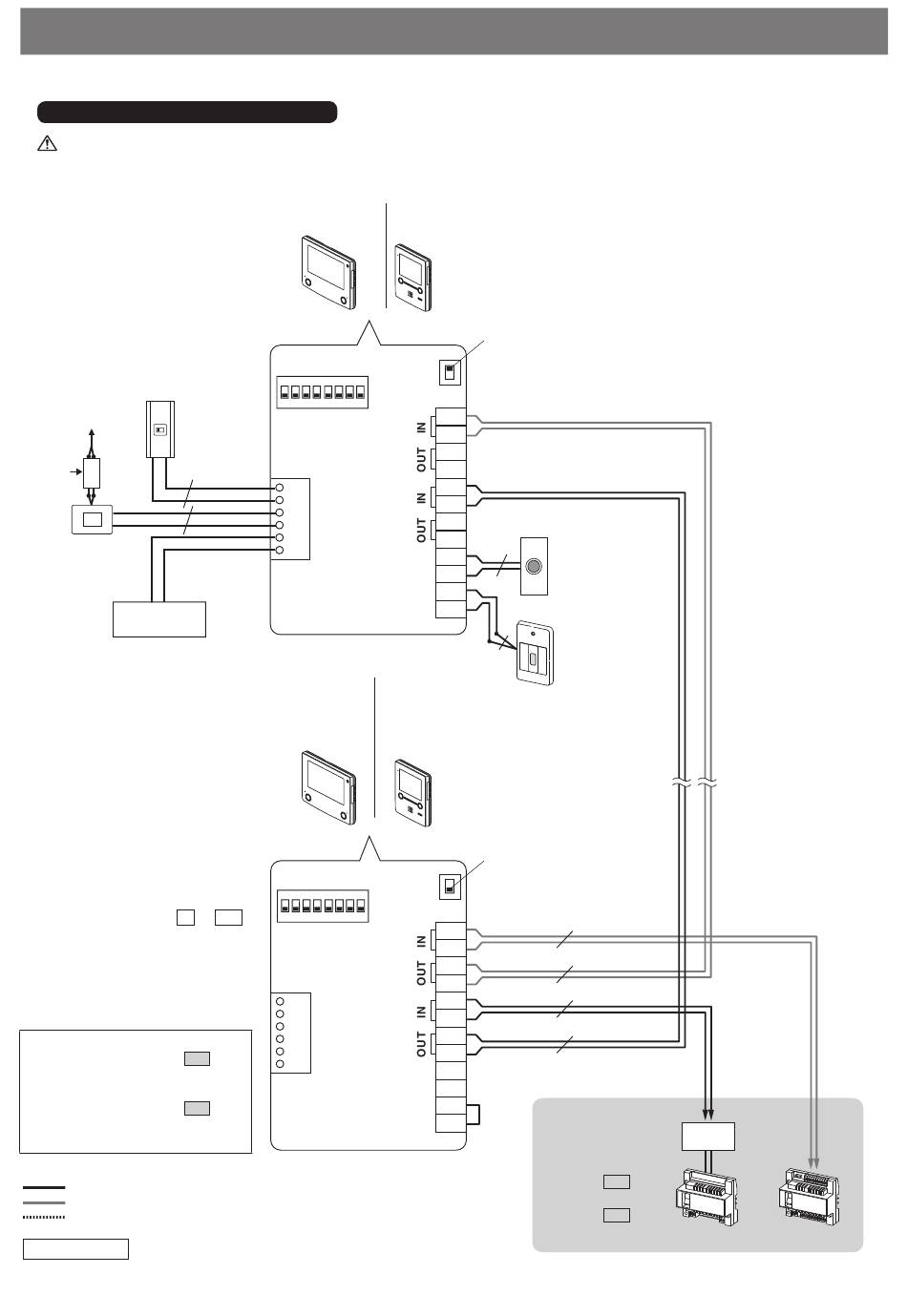

■ Méthode en série
GT-1C7-L/GT-1C7, GT-1M3-L/GT-1M3
Éteindre l'unité de commande GT-BC avant le raccordement des fi ls. Le non-respect de cette consigne pourrait endommager le poste.
Sortie de contact
en option
Appel du
médecin
AC
GT-RY
Sortie de
bouton option
(*1) : Porte palière
• Contact N/O (type non verrouillé)
• 12 V CC / 0,1 A ou plus
(*2) : Bouton d'appel de secours
• Contact N/F (type verrouillé)
• 12 V CC / 0,1 A ou plus
(*3) : Fil de liaison entre K et KE .
Un fil de liaison doit rester en
place si un bouton d'appel de
secours n'est pas installé.
REMARQUES :
Se reporter à la section
• 4-7
plus de détails sur le connecteur
en option.
Se reporter à la section
5-2
•
programmation des commutateurs
ID.
: Ligne de signal audio
: Ligne de signal vidéo
: Ligne d'alimentation
NP : non polarisé
(Veuillez noter que les images et l'emplacement du bornier présentes dans ce manuel peuvent ne pas correspondre tout à fait au
produit lui-même.)
Poste intérieur
GT-1C7-L/GT-1C7
SW2
ON
1 2 3 4 5 6 7 8
OPTION
Jaune
DC
NP
Orange
DC
Blanc
RYC
NP
Bleu
RYC
Gris
SW
Noire
SW
Poste intérieur
GT-1C7-L/
GT-1C7
SW2
ON
1 2 3 4 5 6 7 8
OPTION
DC
DC
RYC
RYC
SW
pour
SW
pour
Poste intérieur
GT-1M3-L/GT-1M3
Programmation de la borne :
Pour fi naliser un poste intérieur, régler
A
SW1
SW1 sur «A».
B
B1
B2
B1
B2
R1
R2
R1
R2
C
NP
CE
K
KE
NP
Poste intérieur
GT-1M3-L/
GT-1M3
Régler SW1 sur «B».
A
SW1
B
B1
B2
B1
B2
R1
R2
R1
R2
C
CE
K
(*3)
* Pour connecter les
KE
- 35 -
(*1)
Porte palière
(produit tiers)
Bouton d'appel de
(*2)
secours
(GFK-PS
disponible en
Amérique du Nord
seulement)
1P
NP
1P
NP
1P
NP
1P
NP
centrales de
DP
gestion.
Système standard :
Section 4-1
Système étendu :
Section 4-5
GT-BC
GT-VBC
