Aiphone GT SYSTEM Manuel D'installation page 38

GT-1A
Se reporter à la section
REMARQUE :
connecteur en option.

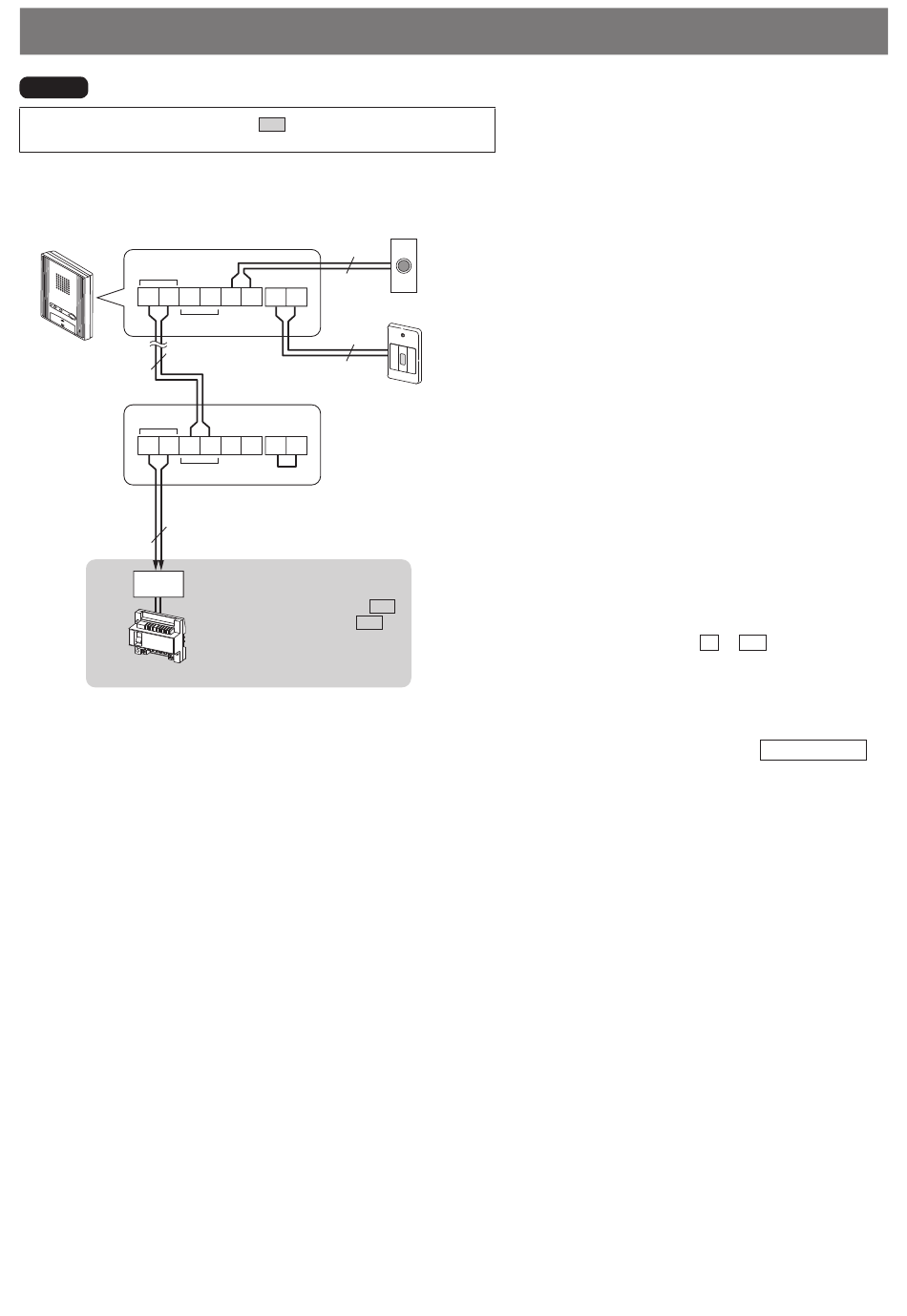

Poste intérieur (audio uniquement)
GT-1A
IN
R1 R2 R1 R2
OUT
1P
NP
GT-1A
IN
R1 R2 R1 R2
OUT
1P
NP
DP
GT-BC
pour plus de détails sur le
4-7
NP
C CE K KE
NP
C CE K KE
(*3)
* Pour connecter les centrales de
gestion audio.
Système standard : Section 4-1
Système étendu : Section 4-5
(Aucune connexion n'est
nécessaire pour la centrale de
gestion vidéo GT-VBC.)
(*1)
Porte palière
(produit tiers)
(*2)
Bouton d'appel de secours
(GFK-PS disponible en Amérique du Nord
seulement)
(*1) : Porte palière
• Contact N/O (type non verrouillé)
• 12 V CC / 0,1 A ou plus
(*2) : Bouton d'appel de secours
• Contact N/F (type verrouillé)
• 12 V CC / 0,1 A ou plus
(*3) : Fil de liaison entre K et KE .
Un fil de liaison doit rester en place si un bouton
d'appel de secours n'est pas installé.
- 38 -
NP : non polarisé
