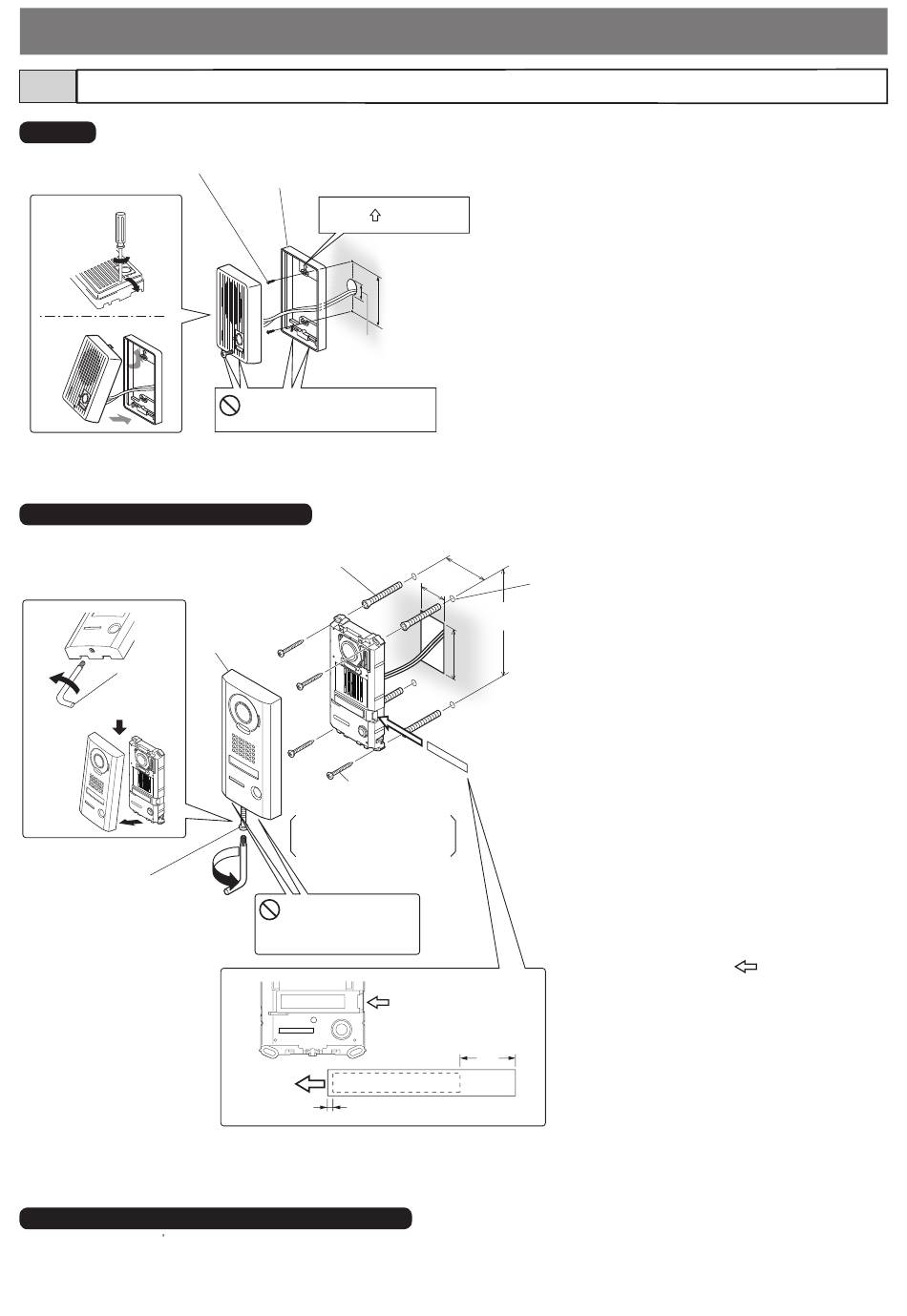

Poste De Porte (Pour Poste Intérieur) - Aiphone GT SYSTEM Manuel D'installation

Poste de porte (pour poste intérieur)
3-8
GT-D
Support de montage x 2 (fournis)
1
2
JO-DV (pour GT-MKB-N seulement)
Ancrage x 4
(Préparer des points d'ancrage en fonction de la taille
des vis de montage). (non inclus)
1
Desserrer
Tournevis
spécial
(fourni)
Vis spéciale Serrer
JK-DA, JK-DV, JK-DVF (pour GT-2C-L, GT-2C seulement)
Se reporter au manuel d installation fourni avec le produit.
Structure de montage
Orienter «
ø30 mm
Ne pas obstruer les orifi ces
d'évacuation.
Face avant
résistante
4
au
vandalisme
Vis de montage × 4
(non incluses)
Tige de vis : Ø4,1
Tête fendue : Ø8,2 ou moins
Hauteur : 3,0 mm ou moins
5
Trou d'évacuation
Ne pas obstruer les
orifi ces d'évacuation.
2
ABCDEFG
2 mm
1
Desserrer les vis et retirer la structure de montage de
l'unité principal.
UP» vers le haut.
2
Fixer le support de montage au mur.
* Si un boîtier de raccordement électrique est utilisé, un
boîtier de raccordement électrique simple est
recommandé.
83,5 mm
3
Après avoir connecté les câbles, monter l'appareil
principal sur la structure de montage.
• Pour le câblage saillant, insérer le câblage à partir de
l'orifi ce d'entrée du câble (partie inférieure).
75 mm
50 mm (Le diamètre et la profondeur des trous dans le mur
dépendent des vis utilisées.)
150 mm
70 mm
3
Insérer la plaque
signalétique transparente
ici.
25
mm
- 26 -
1
Desserrer la vis spéciale à l'aide du
tournevis spécial et retirer la face
avant.
2
Insérer la plaque signalétique
transparente.
1 Décoller les sceaux de protection de la
plaque (des deux côtés).
2 Utiliser un stylo indélébile pour écrire
le nom du résident sur la plaque
transparente.
* S'assurez de laisser 25 mm d'espace
blanc à l'extrémité droite, prenant en
compte l'insertion.
3 Insérer la plaque signalétique
transparente complétée.
(indiquée par sur le schéma).
3
Connecter les fi ls à l'unité.
4
Monter l'unité sur le support de
montage.
* Utiliser des ancrages de panneau ou des
chevilles à béton si nécessaire.
5
Remettre en place la face avant et
serrer la vis spéciale avec le tournevis
spécial inclus.
