Aiphone GT SYSTEM Manuel D'installation page 20

6
GT-DB/GT-DB-V/GT-DB-VN
7
GT-DB(-V, -VN)
CN1
GT-SW
CN1
ON
8
CN1
CN1
CN2
CN1
CN2
9 9
10
11

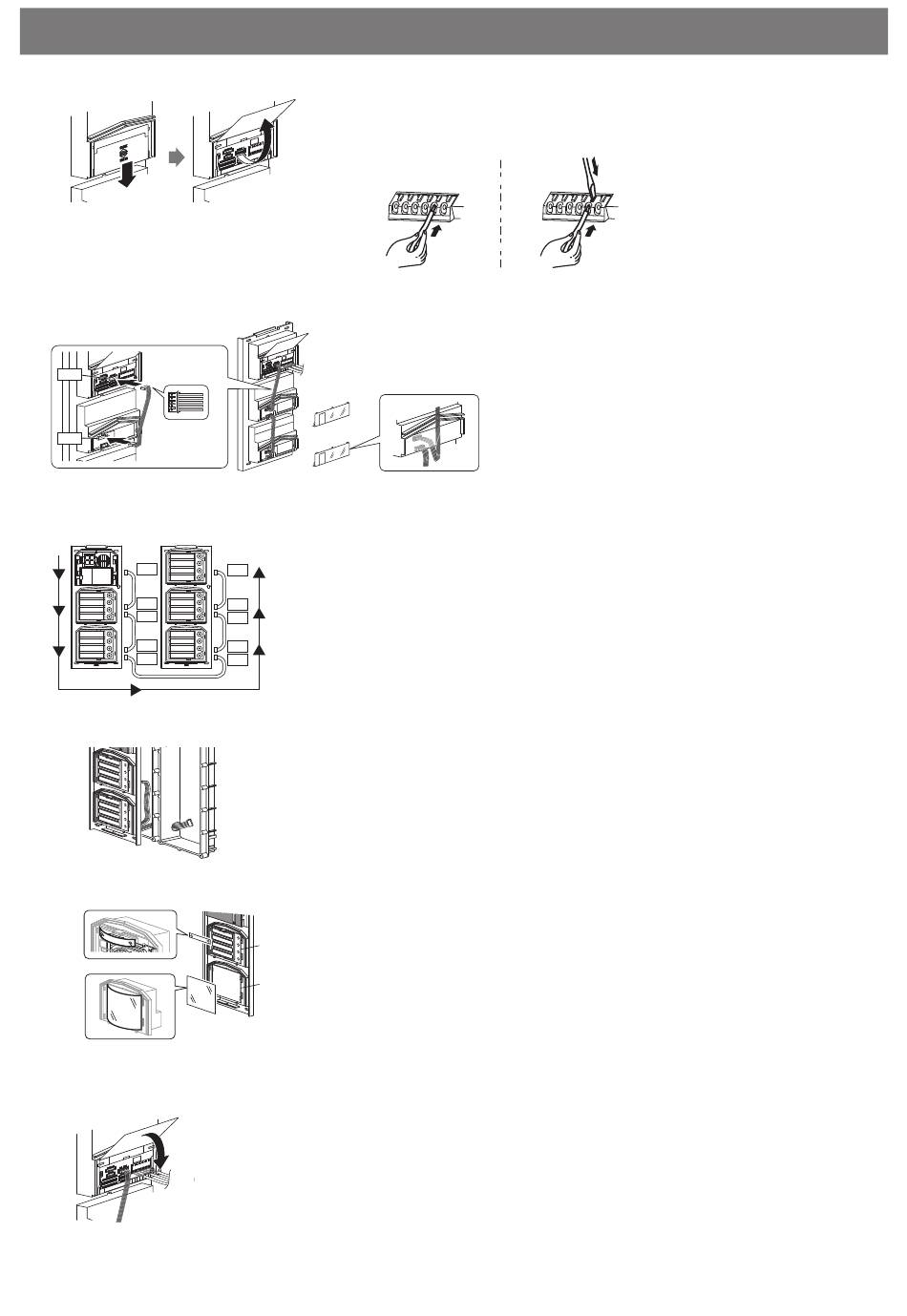

GT-DB/GT-DB-V/GT-DB-VN
6
Faire glisser le cache-bornier vers le bas pour l'ouvrir et brancher les câbles
au bornier. Insérer le câble directement dans la borne. Appuyer sur l'onglet
pour facilement insérer le câble dans la borne, puis relâcher.
7
Du module audio au module suivant, insérer le connecteur fourni dans le
support.
ON
ON
2
1
8
Fixer les câbles de connexion entre les modules.
Monter les modules sur les boîtiers d'encastrement.
CN1
CN2
CN1
CN2
CN1
9
Faire passer les câbles de connexion dans le tube de raccord et connecter CN1
du GT-SW à la rangée suivante.
10
Pour GT-SW et GT-AD, enlever la plaque ou le papier reprenant le nom/
l'adresse du résident en appuyant sur l'extrémité gauche ou droite. (Retirer le
GT-SW
GT-SW
fi lm plastique.)
Utiliser un feutre indélébile pour inscrire le nom et l'adresse du résident sur la
GT-AD
GT-AD
plaque transparente et fi xer la plaque sur le module.
11
Fermer le cache-bornier.
Monter l'encadrement et procéder au serrage à l'aide du tournevis spécial
(compris avec le GT-BC).
Veiller à faire passer le câble sous le cache-bornier afi n qu'il soit
protégé.
- 20 -
