3-7

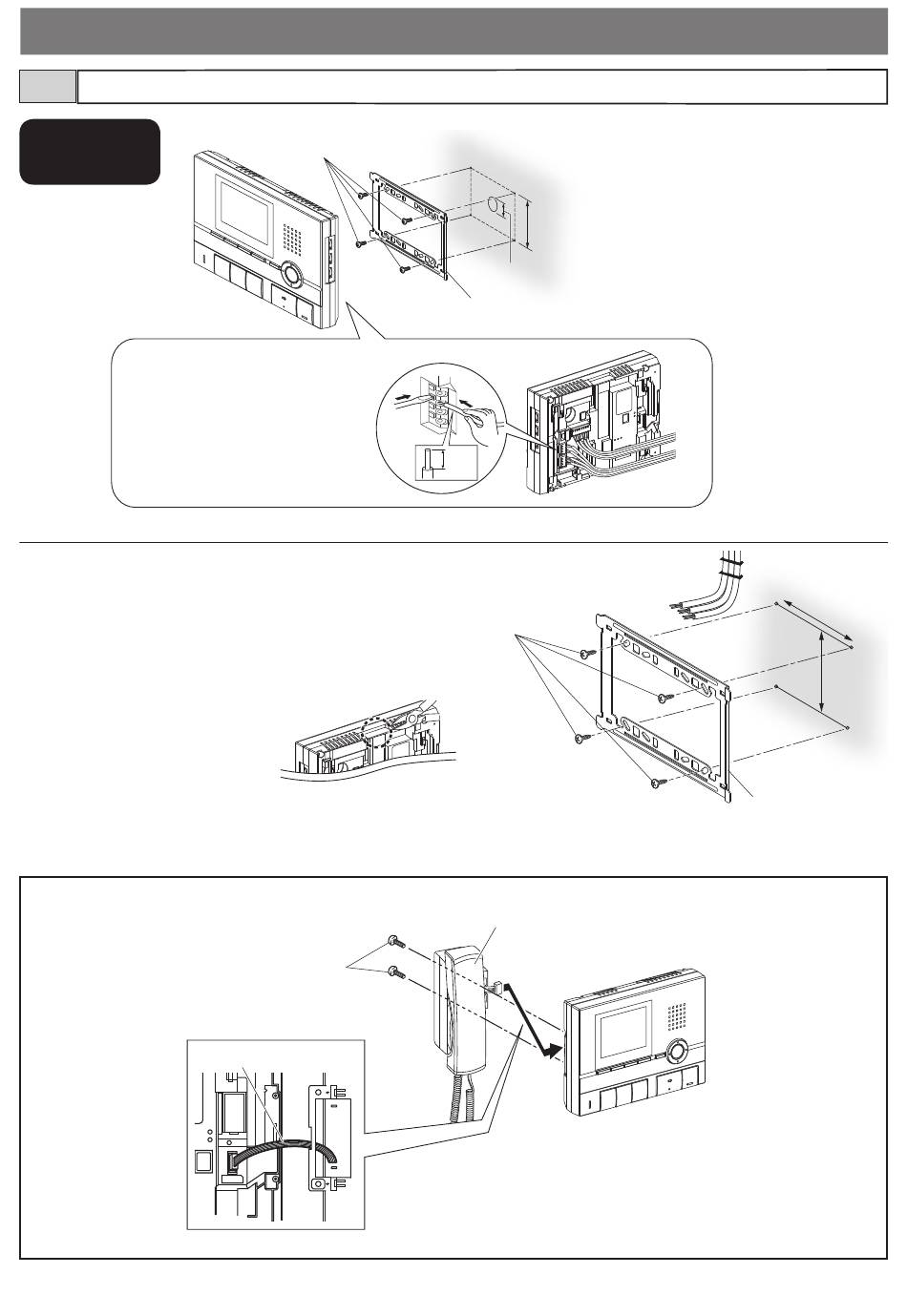

Poste intérieur
GT-2C-L/GT-2C
GT-2H-L/GT-2H
1. Appuyer sur le bouton de libération
(pour insérer ou retirer le câble).
2. Introduire le câble dans la borne.
• Pour enlever le bornier, le faire glisser et
tirer vers l'extérieur.
• Retirer la gaine du câble et introduire
tous les câbles dans les fentes de manière
ordonnée. Autrement, les câbles
pourraient être pincés et endommagés.
Câblage saillant
* Le câble peut être acheminé comme câblage saillant vers le
haut ou le bas de l'unité.
Découper un orifi ce d'entrée pour le câble sur la partie
supérieure de l'unité pour permettre le passage des câbles dans
l'unité du dessus.
Si le câblage est volumineux, enlever la gaine du câble jusqu'à
son orifi ce d'entrée.
Combiné additionnel
Connecteur au poste
Vis de montage × 4
(incluses)
1
Vis × 2 (fourni)
Raccorder le connecteur au poste.
CN4
83,5 mm
ø30 mm
Support de montage
2
8 mm
Vis de montage × 4
(incluses)
Combiné GT-HS
- 23 -
* Lors de l'utilisation d'un boîtier de
raccordement électrique, un boîtier de
raccordement électrique triple est
recommandé.
Support de montage
92 mm
83,5 mm
