Siemens Simatic HMI Instructions De Service page 152

Mise en service du pupitre opérateur
4.3 Paramétrage du Comfort Panel
7. Si vous voulez arrêter la recherche, sélectionnez "Network > Scan > Stop".
L'opération s'interrompt et les appareils déjà reconnus s'affichent dans la liste.
8. Sélectionnez l'appareil cible dont vous voulez modifier l'adresse IP et le nom d'appareil.

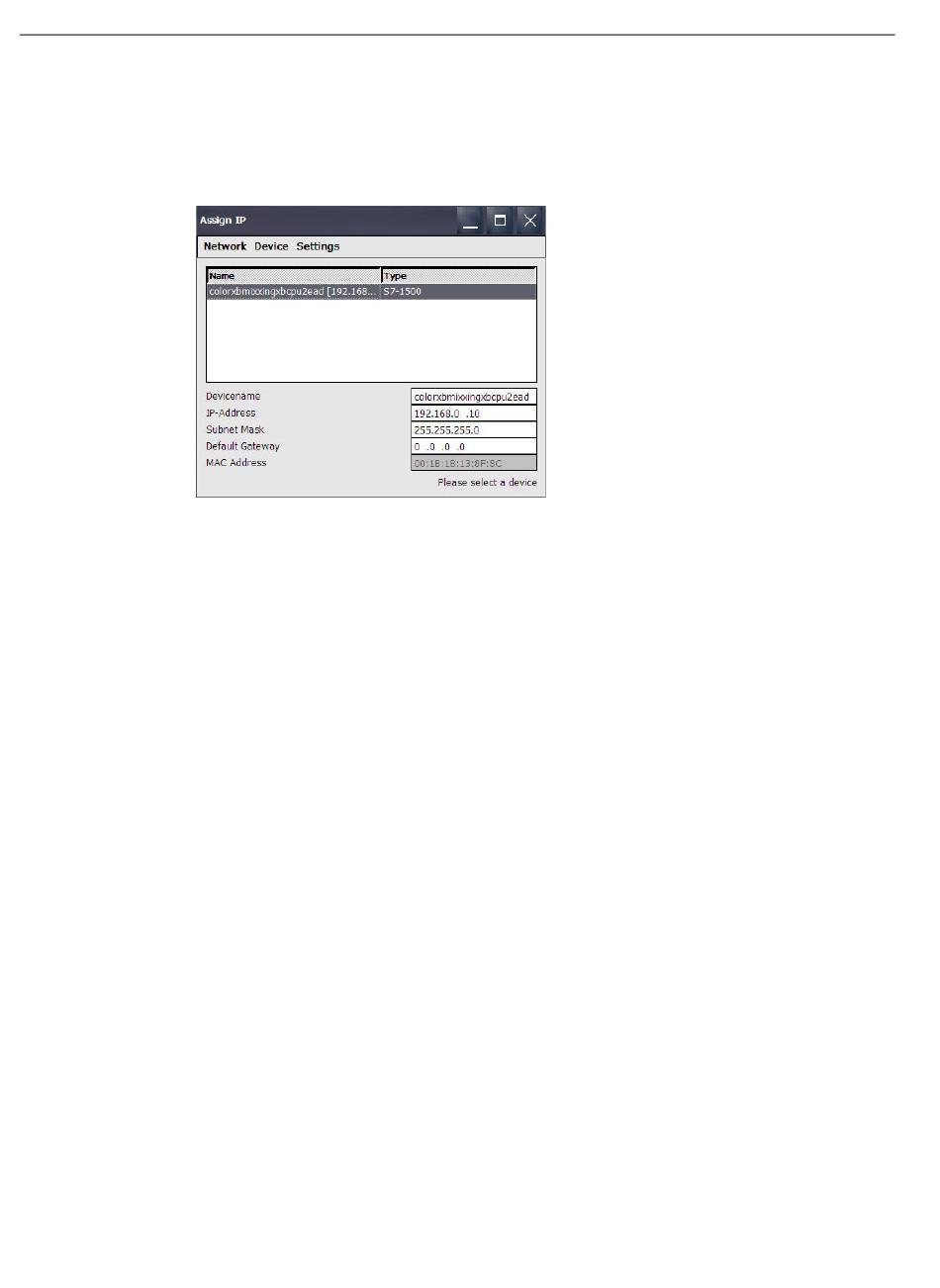

La figure suivante montre un exemple.
Pour identifier l'appareil sélectionné dans l'installation, vous pouvez utiliser la fonction
"Device > Flash". La fonction "Flash" fait clignoter l'écran du pupitre opérateur choisi ou
les LED "RUN/STOP" d'un automate.
Pour réinitialiser l'adresse IP et le nom de l'appareil cible aux paramètres d'usine, vous
pouvez utiliser la fonction "Device > Reset to Factory". Cette fonction ne peut alors être
exécutée que si elle est prise en charge par l'appareil cible et autorisée par les
paramètres de sécurité de ce dernier.
9. Procédez aux modifications souhaitées dans les champs de saisie.
10. Transférez les données via "Device > Download" et l'une des options suivantes sur
l'appareil cible.
– "IP" : L'adresse IP sur l'appareil cible est mise à jour.
– "Device name" : Le nom de l'appareil cible est mis à jour.
– "All" : L'adresse IP et le nom de l'appareil cible sont mis à jour.
Un message d'état s'affiche en bas à droite dans la fenêtre indiquant si la mise à jour a été
réalisée avec succès ou non.
152
Instructions de service, 08/2018, A5E36770604-AC
Comfort Panels
