Préparation du système
Branchement du crayon Doppler continu (CW)

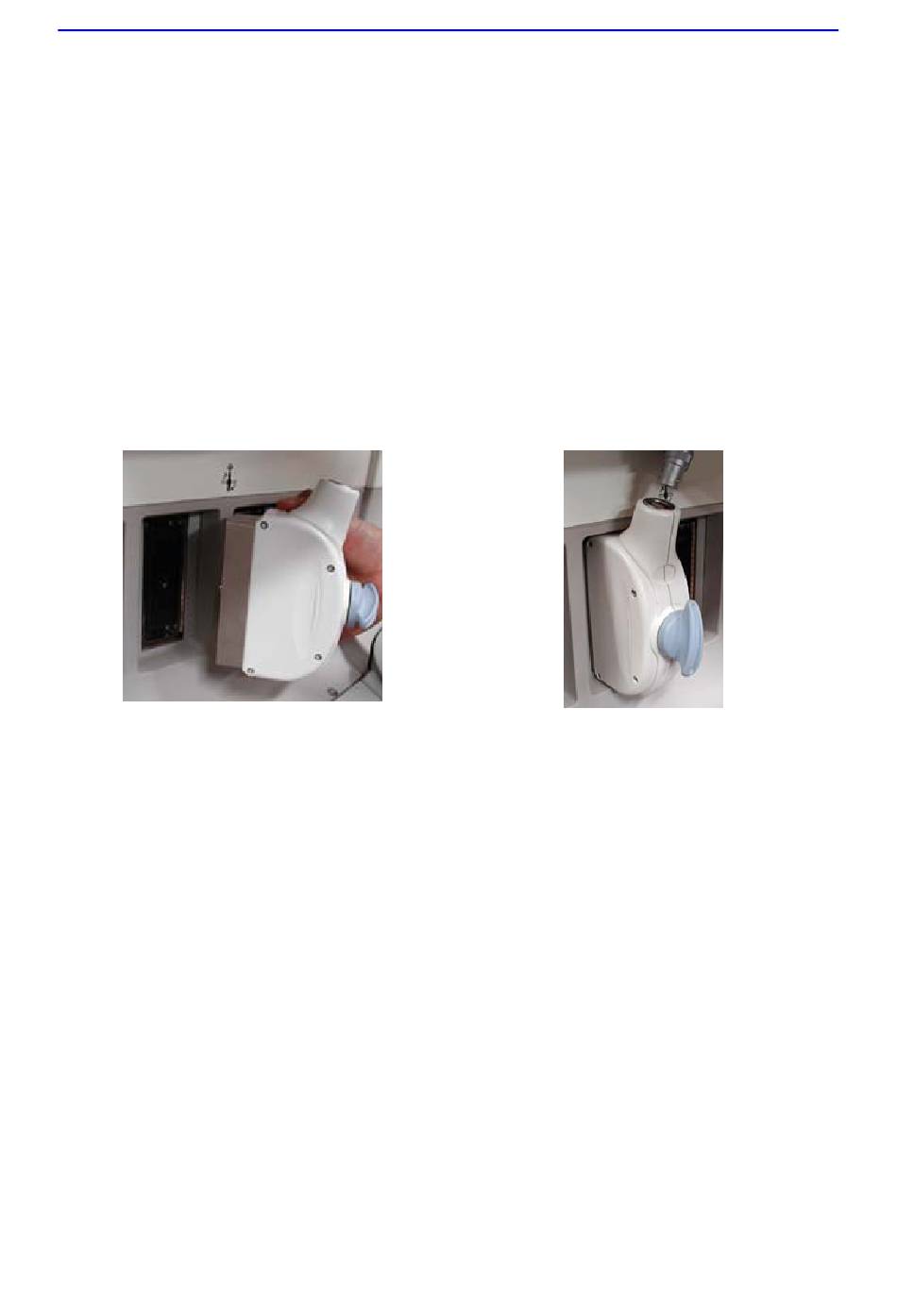

Figure 3-32. Alignez le connecteur sur le port de la sonde (à gauche). Insérez le
3-52
Lors de l'utilisation d'un crayon Doppler continu, il faut connecter
un adaptateur de sonde au système.
Pour connecter l'adaptateur de sonde et brancher un crayon
Doppler continu :
Tournez le levier de verrouillage dans le sens inverse des
aiguilles d'une montre pour le déverrouiller.
Alignez le connecteur de l'adaptateur sur le port de la sonde et
mettez-le en place en poussant doucement. Tournez le levier de
verrouillage du connecteur dans le sens des aiguilles d'une
montre jusqu'à la verticale afin de le verrouiller.
connecteur de sonde dans l'adaptateur (à droite).
Insérez le connecteur de sonde dans l'adaptateur jusqu'à ce
que le déclic de blocage se fasse entendre. Placez
soigneusement le câble de la sonde dans son logement afin
qu'il puisse être déplacé sans pour autant reposer par terre.
LOGIQ 7/LOGIQ 7 Pro - Manuel d'utilisation
5307391-101 Rév. 1
