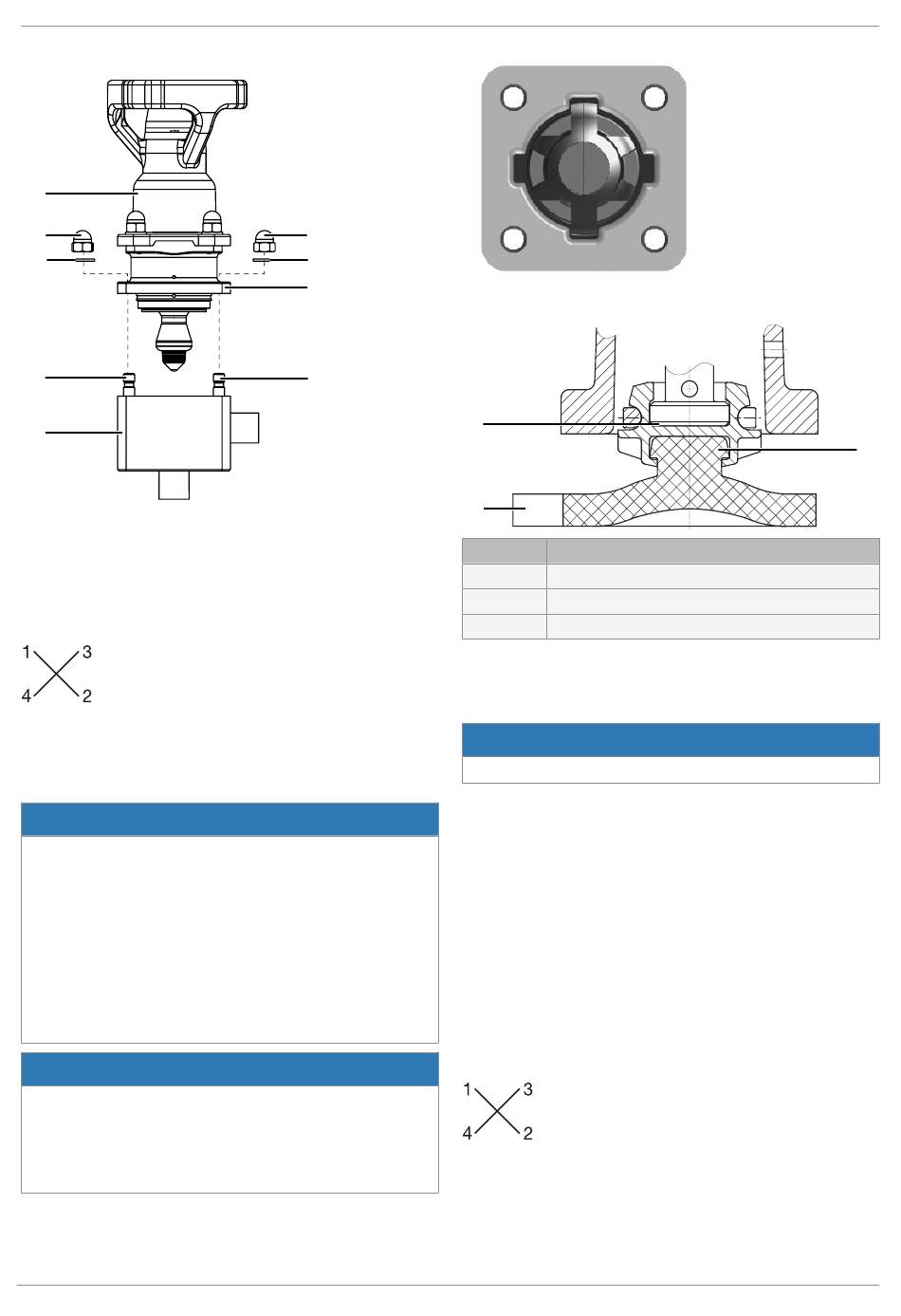

8 Montage
Monter l'actionneur et la rehausse :
A
18
17
16
1
5. Poser l'actionneur A et la rehausse 11 sur le corps de
vanne 1.
6. Placer les rondelles 17 et les écrous borgnes 18 sur les
goujons 16 et les appliquer à la main.
7. Serrer alternativement et en croix les écrous borgnes 18
(couple de serrage : 16 à 20 Nm).
8.1 Montage pour l'option avec vanne de dérivation
(vanne de by-pass)
8.1.1 Montage de la membrane
▶ Important : monter une membrane adaptée à la vanne (la
membrane doit être adaptée au fluide, à sa concentration,
sa température et sa pression). La membrane d'étanchéi-
té est une pièce d'usure. Contrôler le fonctionnement et
l'état technique de la vanne à membrane avant sa mise
en service et pendant toute sa durée d'utilisation. Définir
les intervalles de contrôle en fonction des conditions
d'exploitation et/ou des réglementations et prescriptions
valables pour le cas d'utilisation et assurer l'exécution ré-
gulière des contrôles.
▶ Important : le montage incorrect d'une membrane risque
de provoquer un défaut d'étanchéité au niveau de la
vanne / une fuite de fluide. Si cela est le cas, démonter la
membrane, contrôler la vanne entière et la membrane,
puis les remonter en suivant les instructions.
Taille de membrane 8 :
Sabot et bride de l'actionneur vus de dessous :
GEMÜ 567 BioStar control
18
17
11
16
AVIS
AVIS
Membrane à encliqueter :
1
2
Repère
1
Évidement du sabot
2
Languette de la membrane
3
Insert de fixation
1. Mettre l'actionneur en position de fermeture.
2. Placer la membrane en position inclinée sur l'évidement
du sabot avec l'insert de fixation puis l'enfoncer.
▶ Important : ne pas utiliser de graisses ou de lubrifiants !
3. Positionner la languette de marquage de fabricant et de
matériau en parallèle avec la surface d'appui du sabot.
8.1.2 Montage de l'actionneur
1. Mettre l'actionneur en position d'ouverture.
2. Poser l'actionneur, membrane en place, sur le corps de
vanne
ð s'assurer que la surface d'appui du sabot et la surface
d'appui du corps de vanne correspondent bien l'une à
l'autre (taille de membrane 8).
3. Monter et serrer à la main les éléments de fixation.
4. Mettre l'actionneur en position de fermeture.
5. Serrer alternativement et en croix les vis avec les écrous
6. Veiller à comprimer la membrane de manière homogène
(env. 10 à 15 %, reconnaissable à un renflement homo-
gène à l'extérieur).
7. Vérifier l'étanchéité de la vanne complètement assemblée.
34 / 47
Désignation
AVIS
www.gemu-group.com
2
