Chapitre 3
3. Prenez le processeur par ses bords et soulevez-le pour le retirer de son socle.
4. Placez le processeur sur une surface de travail ou dans une pochette antistatique.
Remise en place du processeur
1. Identifiez le repère de la broche 1 sur le processeur avant de remettre ce dernier en place.
2. Soulevez le levier ZIF pour accéder au socle du processeur.
Relevez le levier ZIF et positionnez-le à la verticale de la carte système.
3. Alignez le processeur sur son socle vide.
Le socle est doté d'un repère indiquant l'emplacement de la broche 1. Ce repère doit correspondre à celui
figurant sur le processeur, près de l'extrémité du levier ZIF.
ATTENTION
Veillez à bien aligner les repères de la broche 1 figurant sur le
processeur et son socle, afin d'éviter tout risque
d'endommagement des broches.
4. Insérez le processeur dans son socle et rabaissez le levier ZIF jusqu'à ce que le processeur soit correctement
en place.

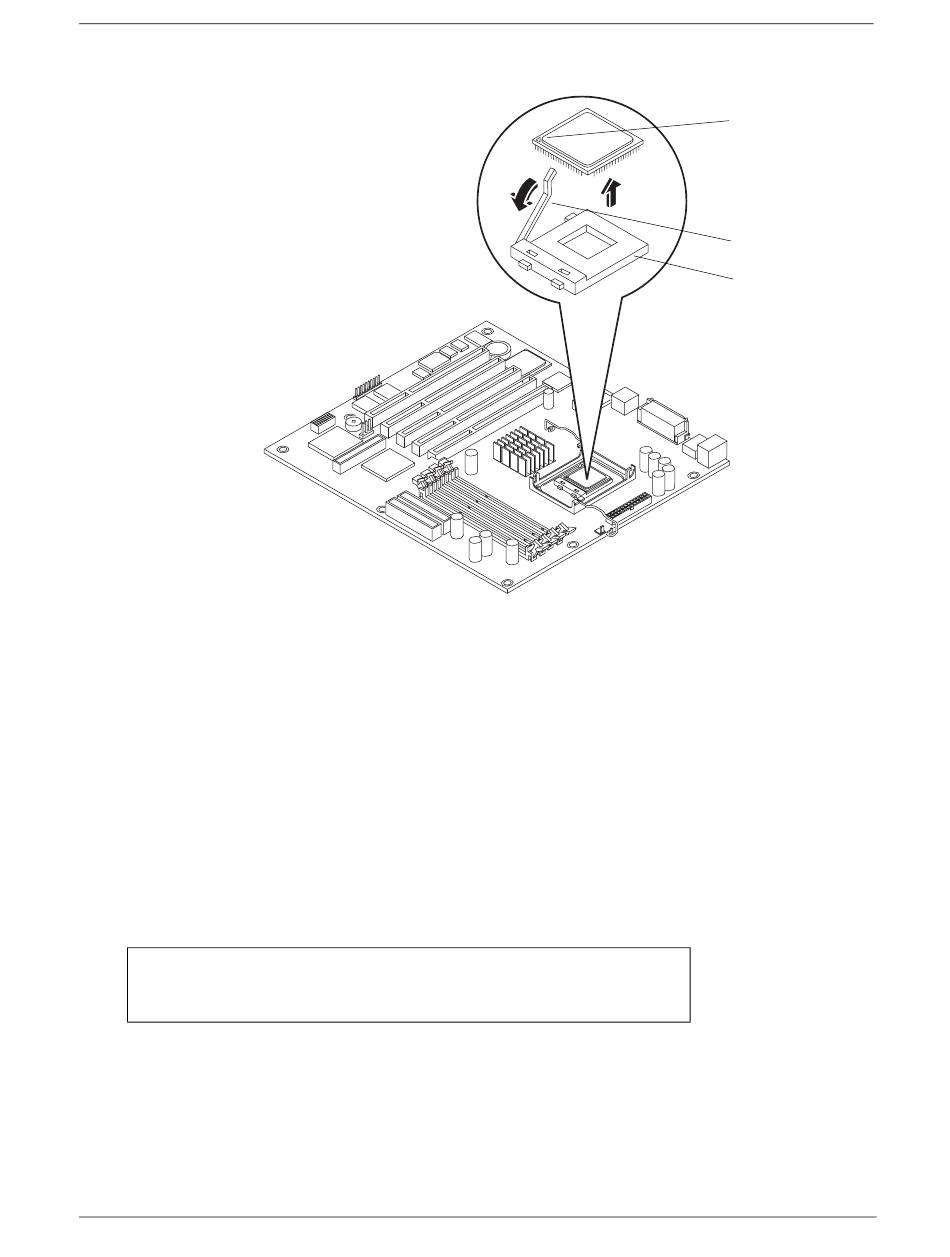

Figure 3-16. Retrait du processeur
Installation et configuration
Repère broche 1
Levier ZIF
Socle du
processeur
33
