Caractéristiques du fauteuil
Accoudoirs à hauteur ajustable
(Logement monté sur le cadre du
fauteuil). Pour installer les accoudoirs,
glissez la barre extérieure du bras (1)
dans le logement (2).
Pour ajuster la hauteur de l'accoudoir,
faites pivoter le levier de relâche (3)
jusqu'au second arrêt (Fig. 20B). Faites
monter ou descendre le coussinet de
l'accoudoir (4) jusqu'à la hauteur
désirée et replacez le levier en position
fermée (Fig. 20). Appuyez sur le
coussinet jusqu'à ce que la barre
s'enclenche fermement.
Pour enlever l'accoudoir, faites pivoter le
levier de relâche jusqu'au premier arrêt
et retirez l'accoudoir (Fig. 20C). Pour
replacer l'accoudoir, remettez
l'accoudoir dans son logement (2) et
replacez le levier de relâche en position
verrouillée (Fig. 20).
Il est possible d'ajuster l'accoudoir afin
d'éliminer le jeu entre le logement et la
barre intérieure du bras de l'accoudoir
(Fig. 20). Afin de serrer ou de desserrer
l'ajustement de la barre extérieure dans
le logement, desserrez les quatre
boulons d'ouverture de 10 mm (5), deux
de chaque côté du logement. Avec
l'accoudoir dans le logement, pressez-le
afin d'atteindre le réglage désiré, puis
couplez les quatre boulons entre 8 et
10Nm. Pour ajuster la barre intérieure
du bras, deux vis (6) sont installées
dans la barre extérieure du bras (Fig.
20D). Vissez ou dévissez-les jusqu'à ce
que le réglage désiré soit atteint en
utilisant une clé à six pans de 3/32".
Quickie et Zippie TS
4
3
1
2
5

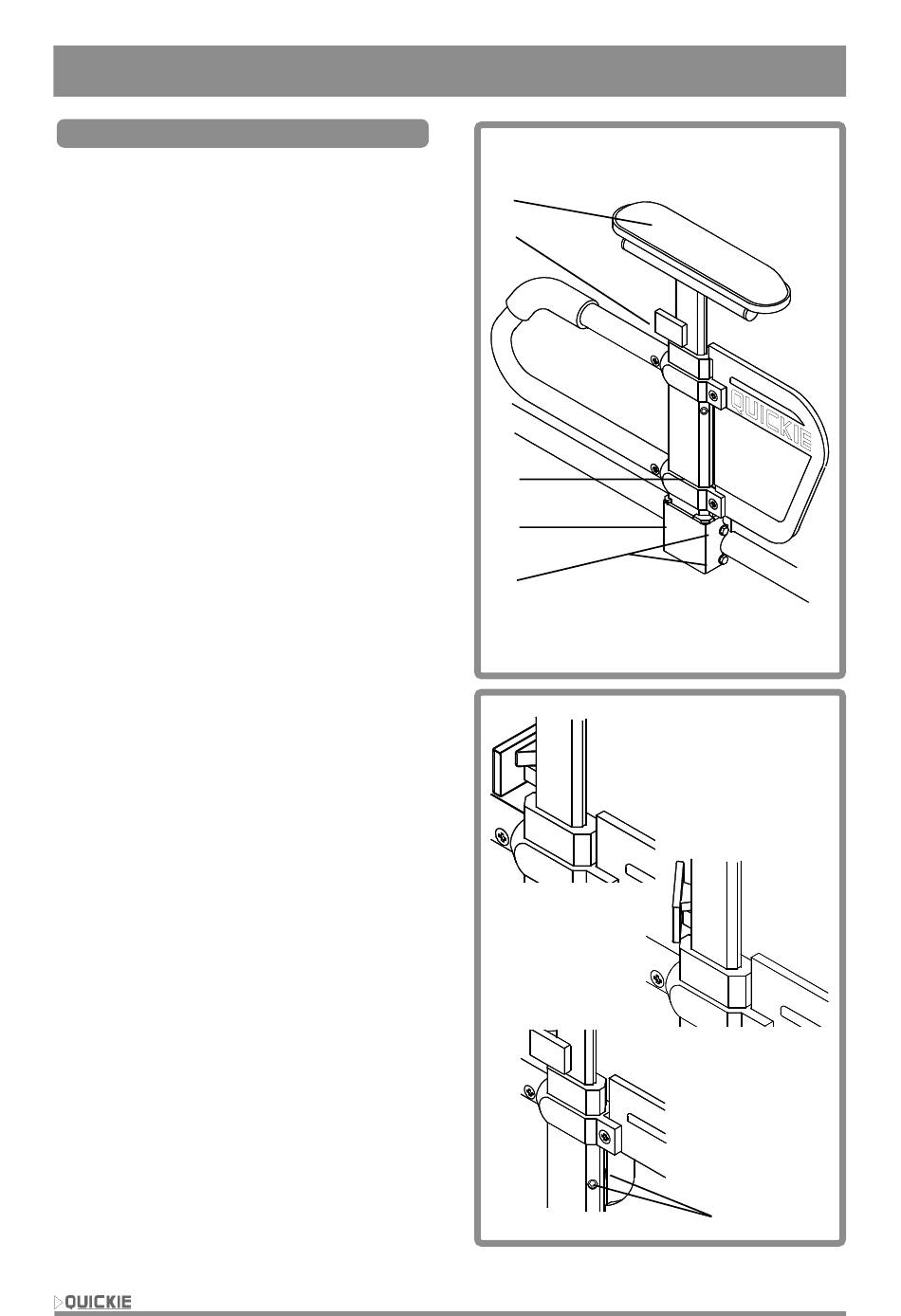

Fig. 20
