8 Installation du contrôleur
8 1 Généralités
Le système de pompe doit être équipé d'un sectionneur CC
correctement dimensionné. Le sectionneur doit être installé
entre le générateur solaire et le contrôleur. Il doit satisfaire
aux conditions requises suivantes :
ƒ 850 V CC minimum
ƒ courant continu nominal selon le courant maximum
du contrôleur de la pompe ou supérieur
ƒ sectionneur adapté à du courant CC et NON CA
Un sectionneur PV, satisfaisant à toutes les conditions
requises ci-dessus, est disponible auprès de LORENTZ.
REMARQUE - L'utilisation d'un
sectionneur correctement dimensionné
est une mesure de sécurité importante
et obligatoire pour une installation
professionnelle d'un système de
pompage solaire

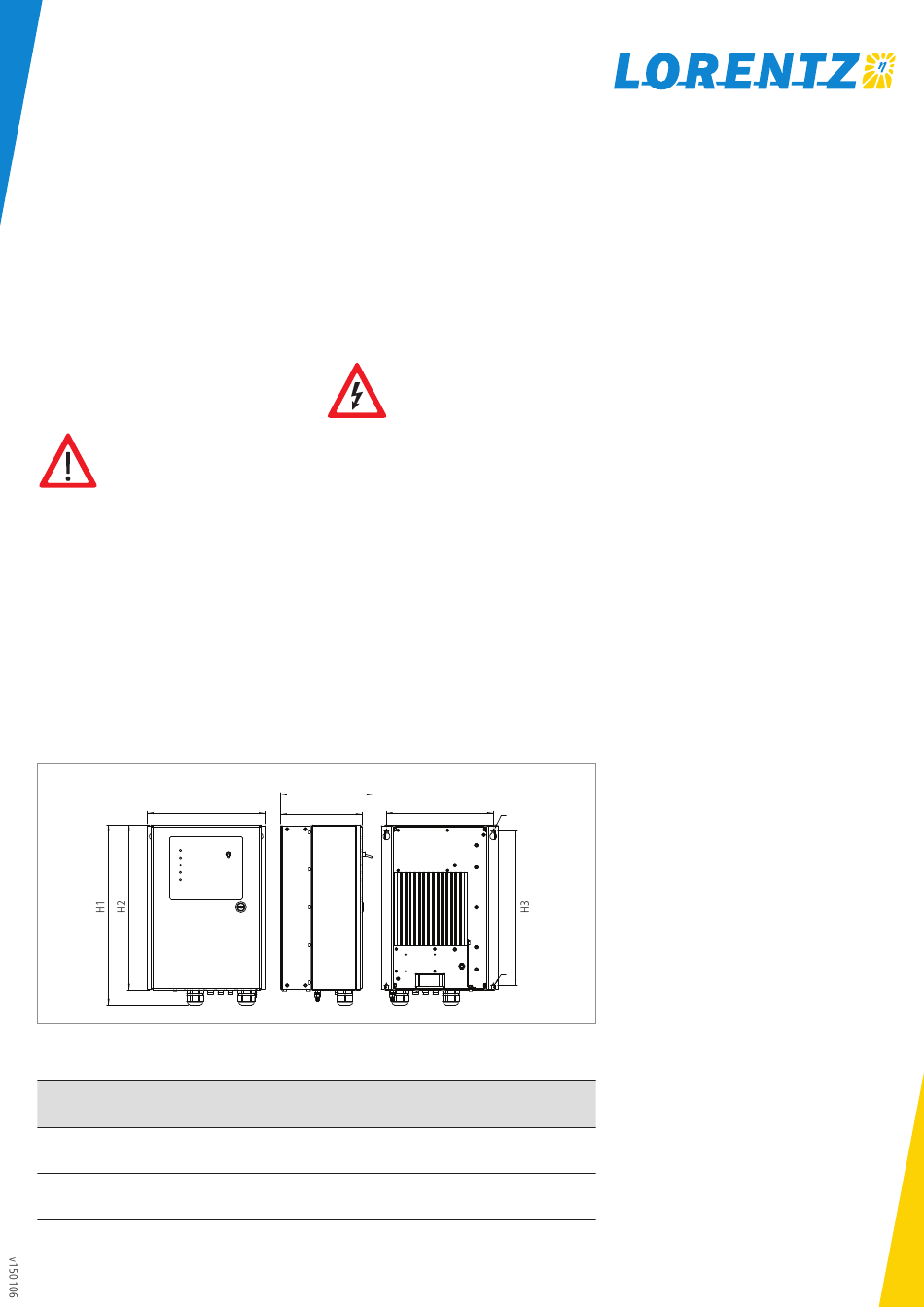

Figure 2 : Dimensions d'installation du contrôleur
L1
Tableau 4 : Dimensions d'installation du contrôleur
Modèle
L1
L2
tous
320
290
BERNT LORENTZ GmbH & Co. KG Kroegerskoppel 7, 24558 Henstedt-Ulzburg, Germany, Tel. +49 (0) 4193 7548 - 0, Fax - 29, www.lorentz.de
All specifi cations and information are given with good intent, errors are possible and products may be subject to change without notice. Pictures may
differ from actual products depending on local market requirements and regulations.
Il est recommandé d'utiliser une conduite électrique
Nous recommandons l'utilisation d'une conduite
(tuyau) électrique pour protéger le câblage extérieur
des intempéries, des activités humaines ou des animaux.
En l'absence d'une telle conduite, utiliser des câbles
haute qualité pour usage extérieur. Utiliser également
des presse-étoupes d'étanchéité anti-traction au niveau
de l'entrée des câbles dans la boîte de jonction.
ATTENTION - Ne pas démonter le
contrôleur lorsqu'il est branché à
l'alimentation électrique Avant toute
installation, maintenance ou inspec-
tion, attendre au moins CINQ MINUTES
après avoir débranché le contrôleur de
l'alimentation électrique
Le contrôleur est un déchet industriel qui doit être mis
au rebut en conséquence. Certains composants sont
susceptibles de produire des gaz nocifs et toxiques.
P2
P1
Dimension [mm]
H1
H2
H3
500
450
425
L2
d
d
Poids [kg]
P1
P2
17
220
250
9
8 2 Mise en place du contrôleur
Le contrôleur doit être protégé de l'eau, de l'humidité et
des animaux. Positionner le contrôleur dans un endroit sec
et suffisamment ventilé.
Positionner le contrôleur à proximité du panneau solaire, et
non de la pompe, afin de réduire le risque de dommages
dus à la foudre. Explication : les circuits d'entrée du contrô-
leur sont plus sensibles aux surtensions que ceux de sortie.
Il est plus sûr de limiter la longueur du câblage d'entrée.
Les équipements électroniques présentent une plus grande
fiabilité lorsqu'ils sont protégés contre la chaleur. Placer le
contrôleur à l'ombre du soleil de midi. Dans l'idéal, le placer
directement sous le panneau solaire, côté nord de la struc-
ture de montage. En l'absence d'ombre, boulonner une
plaque de métal derrière le contrôleur et la plier de sorte
à former un écran au-dessus de celui-ci. Cette protection
est particulièrement importante dans les zones climatiques
très chaudes. Une température excessive est susceptible
d'activer la protection thermique du contrôleur, provoquant
une réduction de la consommation électrique ou l'arrêt
du contrôleur.
Sun. Water.
Life.
