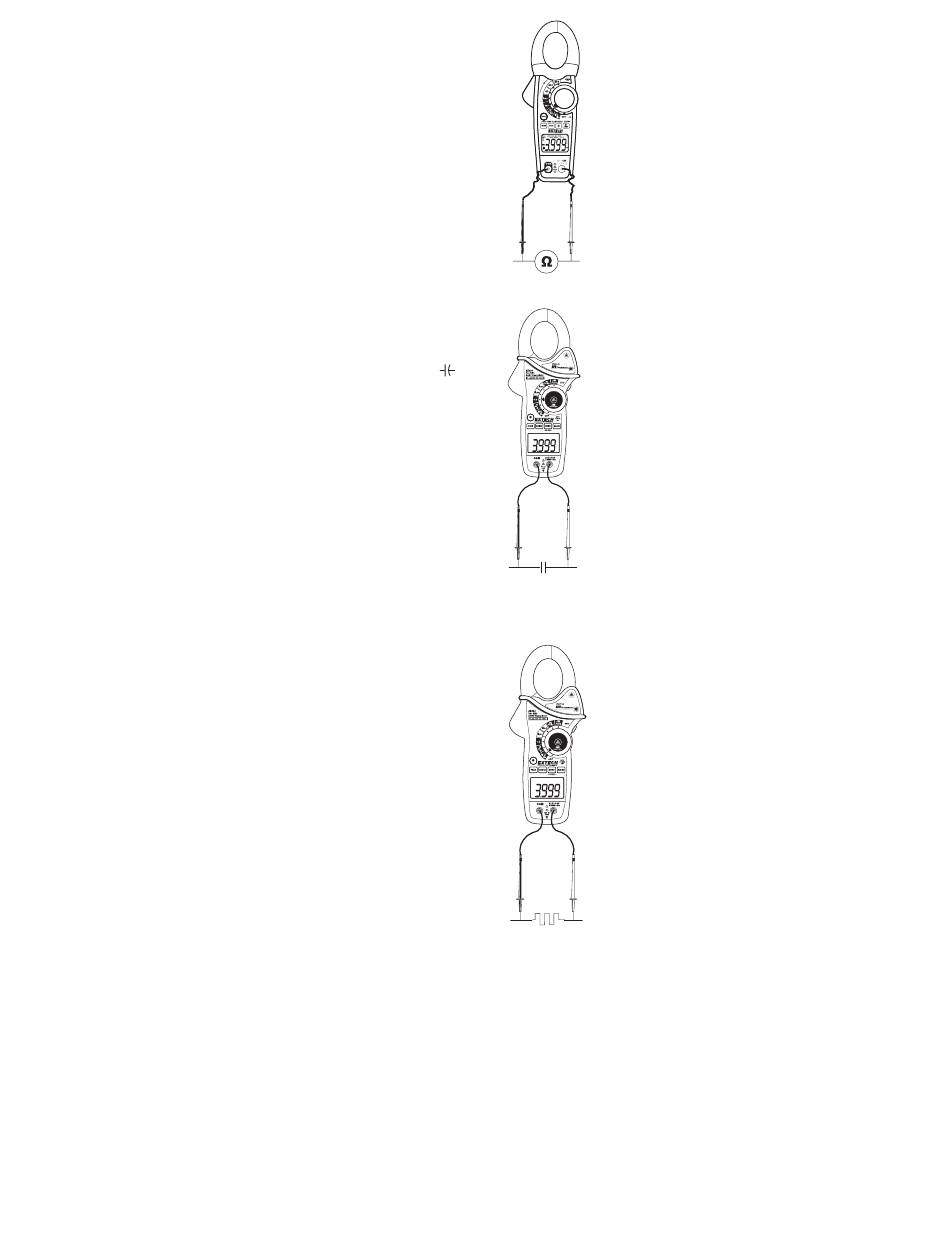

Mesures de résistance électrique
Remarque: Eteindre le courant avant de faire des mesures de résistance
électrique
1.
Insérer le câble de mesure noir dans la borne négative COM et le câble
de mesure rouge dans la borne positive Ω
Placer le commutateur de fonctions sur la position Ω
2.
3.
Placer les pointes de sonde d'essai au travers du circuit ou des
éléments testés.
4.
Lire la mesure de résistance sur l'écran LCD
Mesures de capacité
Avertissement: Veiller à décharger le condensateur testé avant de procéder à
la mesure afin d'éviter l'électrocution. Si "dISC" apparaît sur l'écran, enlever
et décharger le condensateur
1.
Placer le commutateur de fonctions sur la position de capacité
2.
Insérer le câble de mesure noir de la fiche banane dans le connecteur
négatif COM etle câble de mesure rouge dans le connecteur positif
CAP.
3.
Appuyer sur le bouton MODE pour supprimer toute mesure de capacité
restante
4.
Placer les pointes de sonde d'essai au travers de l'élément testé
5.
Lire la mesure de capacité sur l'écran
6.
L'écran affichera un signe décimal et une valeur décimale corrects.
Remarque: Pour une mesure de capacité de très grande valeur, cela peut
prendre quelques minutes avant que la lecture finale n'apparaisse de manière stable sur
l'écran.
Mesures de fréquence
1.
Placer le commutateur de fonctions sur la position V Hz
2.
Maintenir le bouton MODE appuyé pour sélectionner la fonction de
Fréquence (Hz). "k Hz" apparaîtra sur l'écran.
3.
Insérer le câble de mesure noir de la fiche banane dans le connecteur
négatif COM et le câble de mesure rouge de la fiche banane dans le
connecteur positif Hz
4.
Placer les pointes de sonde d'essai au travers de la partie testée
5.
Lire la mesure de fréquence sur l'écran
6.
L'écran affichera un signe décimal et une valeur décimale corrects
7.
Maintenir à nouveau le bouton MODE appuyé pour retourner en mode
voltage
9
EX810-830-EU_FR V4.0 8/07
CAP
Hz
