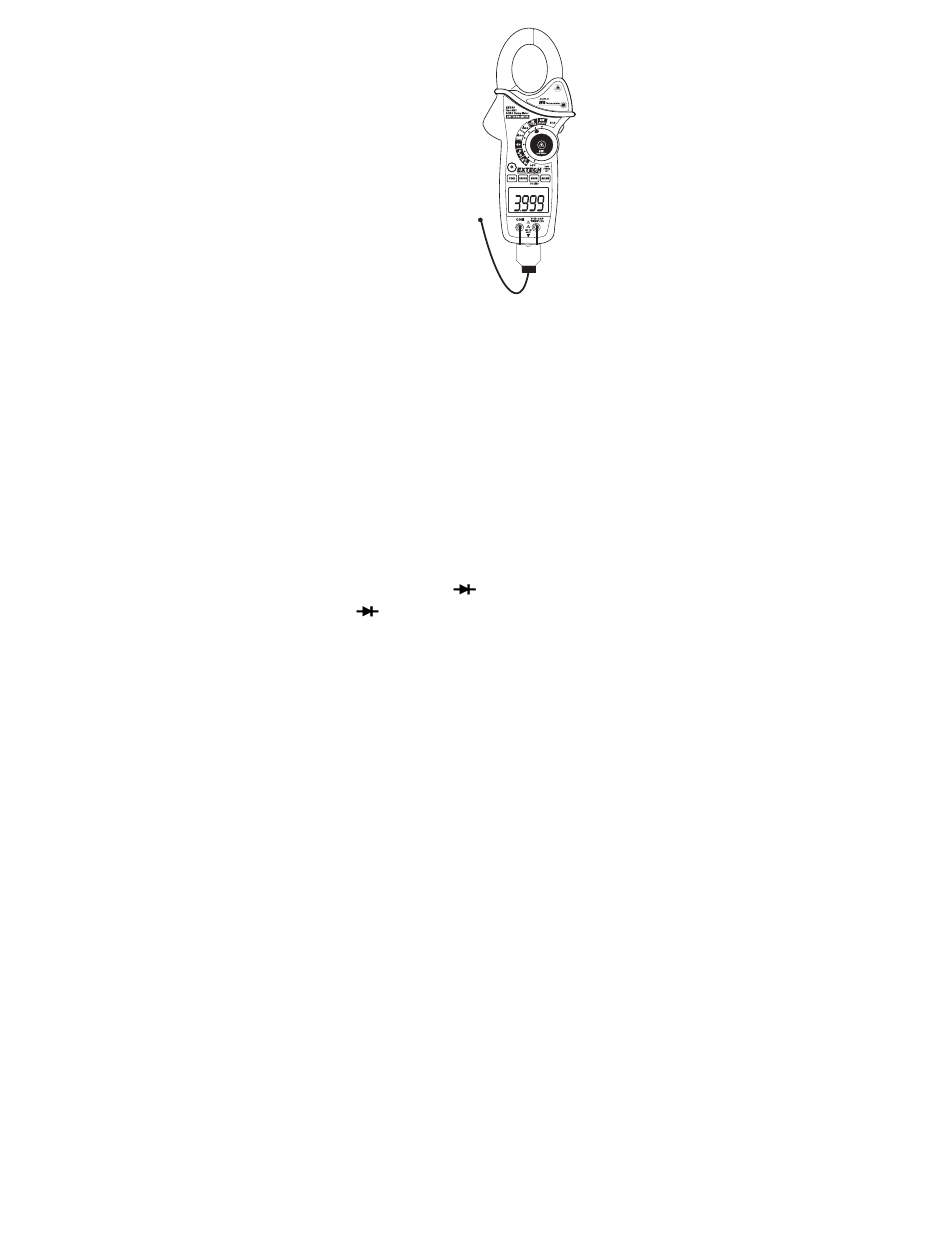

Mesures de température de type K
(seulement pour le modèle EX830)
1.
Placer le commutateur de fonctions sur la position K Temp
2.
Insérer la sonde thermométrique dans les connecteurs s négatif
COM et positif TEMP en veillant à la polarité.
3.
Placer la sonde thermométrique sur la partie à tester. Continuer
de toucher la partie testée avec la sonde jusqu'à ce que la lecture
soit stable sur l'écran.
4.
Lire les températures sur l'écran. L'affichage digital indiquera un
signe décimal et une valeur décimale corrects. .
Avertissement: Veiller à enlever la sonde thermoélectrique avant de
passer à des nouvelles mesures pour éviter l'électrocution
Remarque: Une entrée ouverte ou une température trop élevée
entraînent l'affichage de "OL" ou la production d'un son.
Remarque: Voir le paragraphe "Unités de température" pour
sélectionner °F ou °C
Mesures de continuité
1.
Insérer le câble de mesure noir dans la borne négative COM et le câble de mesure
rouge dans la borne positive Ω
2.
Placer le commutateur de fonctions sur la position
3.
Utiliser le bouton MODE pour sélectionner la continuité "
changera si le bouton MODE est pressé.
4.
Placer les pointes de sonde au travers du circuit ou de l'élément testé.
5.
Si la résistance est < 40Ω, l'appareil émettra un son
Test de diodes
1.
Insérer le câble de mesure noir de la fiche banane dans le connecteur négatif COM et
le câble de mesure rouge de la fiche banane dans le connecteur
2.
Tourner le commutateur de fonctions en position
sélectionner la fonction de diode si nécessaire (Le symbole de diode apparaîtra sur
l'écran LCD si l'appareil est en mode Diode)
3.
Placer les pointes de sonde sur la diode ou sur la jonction testée. Noter le relevé de
compteur.
4.
Inverser la polarité du câble de mesure en inversant les câbles de mesure rouges et
noires. Noter ce relevé.
5.
La diode ou la jonction peuvent être évaluées comme suit
•
Si un relevé affiche une valeur (typiquement de 0.400V à 0.900V) et l'autre
relevé affiche OL, la diode est bonne
•
Si les deux relevés affichent OL, le dispositif est ouvert.
•
Si les deux relevés sont très petits ou '0', le dispositif est raccourci
.
•)
)
)
. L'icône sur l'écran
•)
)"
)
Utiliser le bouton MODE pour
10
EX810-830-EU_FR V4.0 8/07
positif
