2.3 Connecteurs de boîtier de contrôle IP

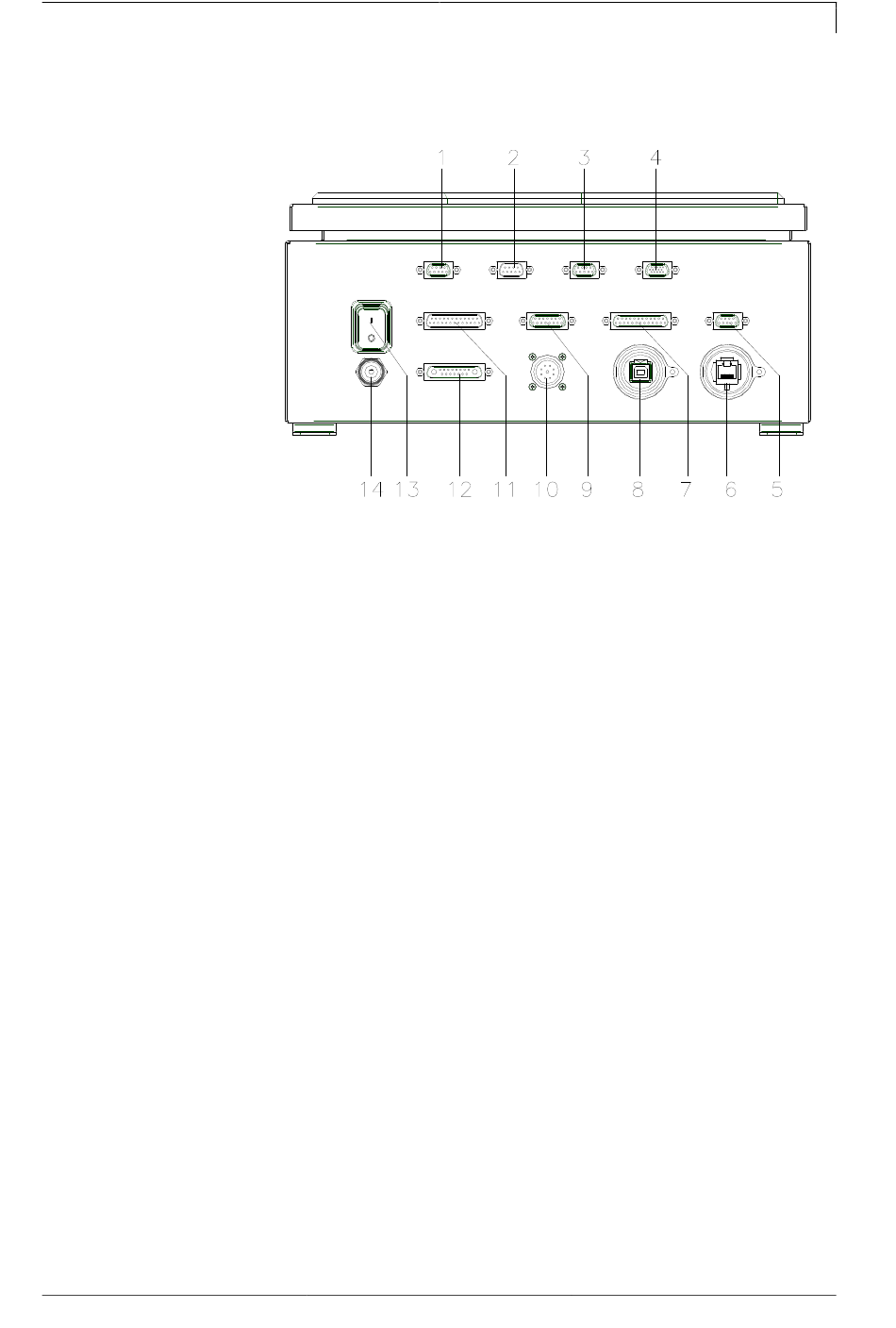

Figure 3
1 = Sortie externe 1-4 (Output I)
2 = Entrée externe 1-4 (Input I)
3 = Sortie externe 5-8 (Output II)
4 = Prise femelle externe I/O-24
5 = RS-232 interface
6 = Ethernet
7 = Centronics
8 = USB interface
9 = Câble connexion capteurs
10 = Câble connexion power
11 = Câble connexion signal
12 = Câble connexion moteur
13 = Interrupteur du réseau
14 = Alimentation secteur
