Retirer le panneau arrière et la boîte à fumée de
l'évacuation forcée après avoir retiré les six vis n° 10-24 X
3/8 po indiquées à la Figure 7.
Faire passer le bout droit du faisceau principal à travers
l'ouverture de 7/8 po (22 mm) du panneau arrière de
l'évacuation forcée et l'attacher avec un écrou. Raccorder
le fil noir et blanc aux bornes sur le moteur d'inducteur et
raccorder les fils rouge et marron au contact à dépression
comme illustré à la Figure 8.
Retirer la vis supérieure n° 10 X 1/2 po sur l'avant de la
boîte à fumée et attacher le fil vert du faisceau de câbles
principal et le fil vert-jaune du moteur d'inducteur avec la
vis comme à la Figure 9.
Page 6

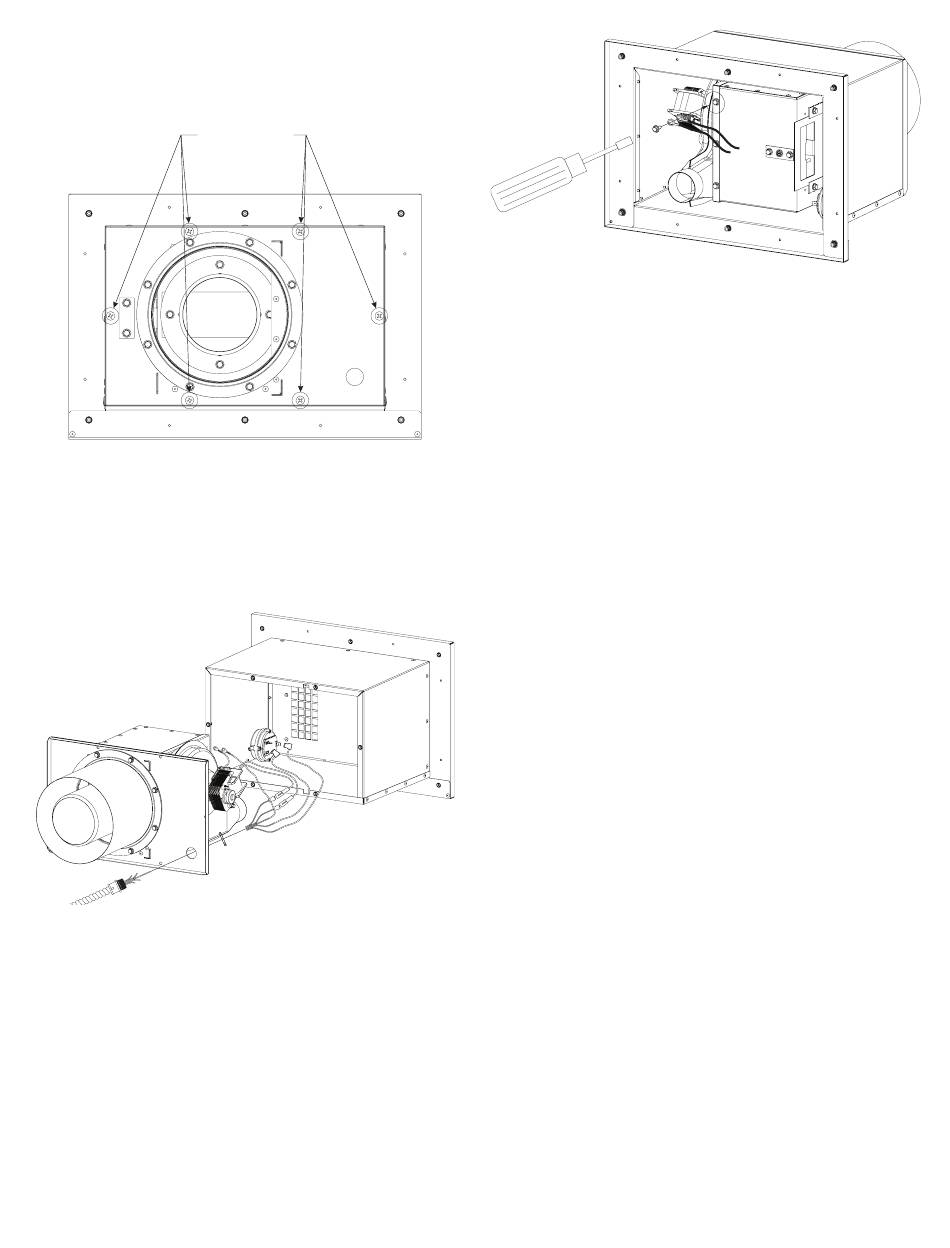

Retirer 6 vis
Figure 7
Figure 8
Empire Comfort Systems Inc.• Belleville, IL
Rattacher le panneau arrière et la boîte à fumée au
caisson extérieure de l'évacuation forcée avec les six vis
n° 10 X 3/8 po.
INFORMATION SUR L'ÉVACUATION
Pour démarrer l'installation du système d'évacuation,
identifier le trajet que va suivre le conduit entre le foyer
et le caisson d'évacuation forcée. S'assurer que les
dégagements sont respectés tout le long du trajet du
système d'évacuation.
Déterminer comment doit se terminer le système
d'évacuation (verticale ou horizontale). Vérifier les
dégagements pour la sortie d'évacuation.
AVIS : Si le système se termine verticalement, le
nécessaire de conversion verticale DVKCV est nécessaire.
AVIS : Cette évacuation forcée ne peut pas être raccordée
à l'arrière du foyer.
AVIS : Cette évacuation forcée peut être utilisée
uniquement avec un conduit DuraVent Direct Vent Pro
de 4 X 6-5/8 po. Si le foyer est équipé de raccords de
5 X 8 po, le réducteur SD58DVAX46 est nécessaire.
AVIS : Tous les raccordements extérieurs doivent être
rendus étanches par du ruban aluminium ou de la
pâte de silicone de résistance nominale supérieure à
300 °F/149 °C. Les raccords du tuyau de fumée interne ne
nécessitent aucun produit d'étanchéité.
CETTE ÉVACUATION FORCÉE PEUT SUIVRE TOUT
TRAJET DÈS LORS QU'ELLE EST CONFORME AUX
EXIGENCES SUIVANTES :
•
Distance verticale maximale au-dessus du plancher du
foyer = 60 pi (18,3 m)
•
Longueur efficace maximale = 110 pi (33,5 m) (calculs
de longueur efficace indiqués ci-dessous sous
Équation 1).
•
Longueur efficace minimale = 15 pi (4,6 m)
– Sur les modèles DVCT, le registre du foyer doit être
complètement ouvert pour toute longueur de conduit
inférieure à 25 pi (7,6 m).
•
Maximum de 6 coudes à 90° ou 12 coudes à 45°
•
Maximum de 5 pi (1,5 m) sous la base du foyer
•
Baisse maximale de 12 pi (3,7 m) par rapport au point
le plus haut du conduit.
•
Si le tuyau d'évacuation suit un trajet descendant, il ne
peut pas remonter.
Figure 9
