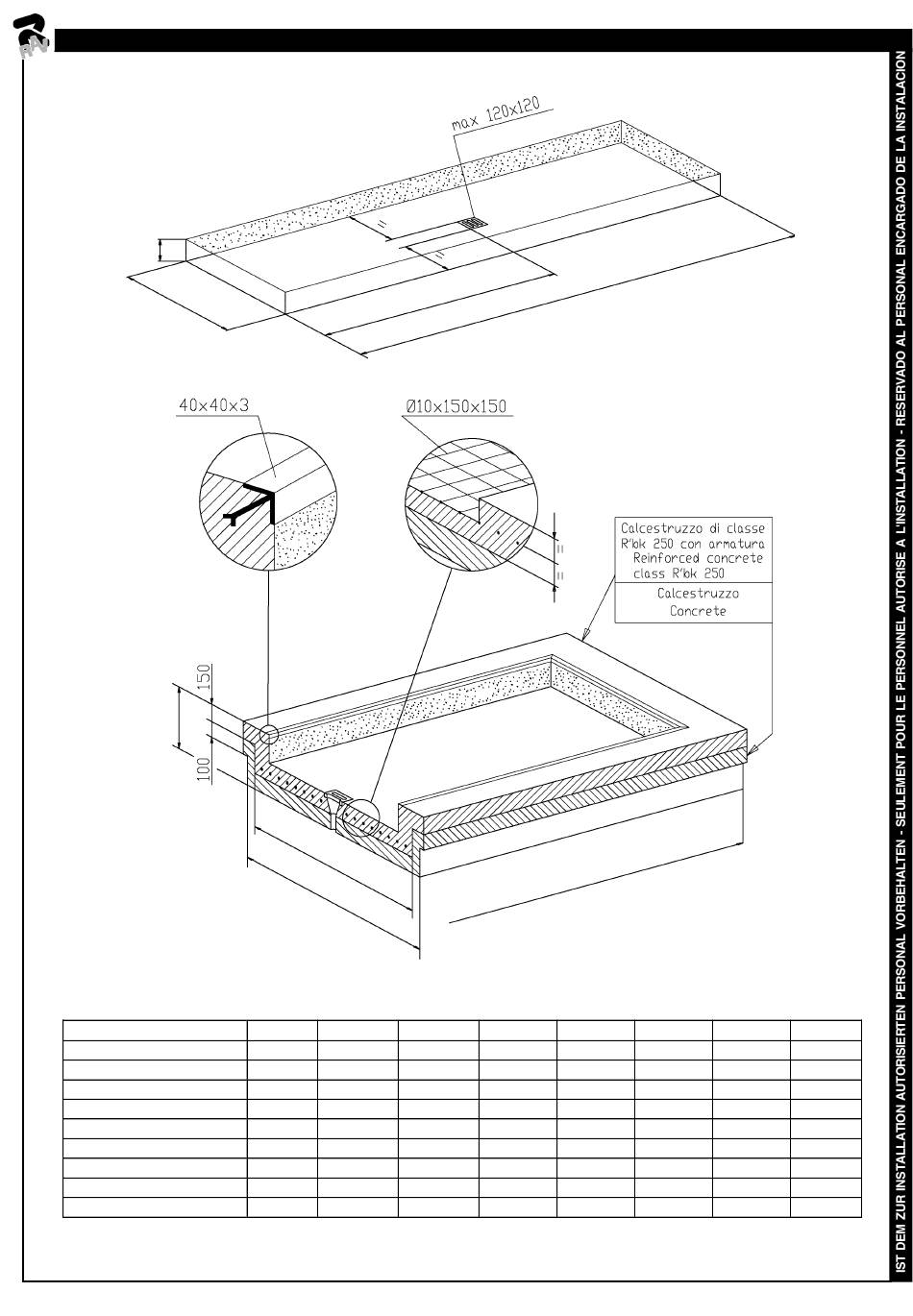

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
C
B
F
MODELLO - MODEL
RAV4300
RAV4350
RAV4351
RAV4400
RAV4401
RAV4405 E
RAV4501 E
RAV4650
RAV4800
34
D
G
E
A B C
4360 2805 150
4510 2855 150
4660 3005 150
5200 3205 160
4660 3205 150
5300 3205 160
5300 3405 160
5410 3830 200
6255 3830 200
Fig.7
0716-M001-0
A
H
QUOTE ESPRESSE IN MILLIMETRI
DIMENSIONS ARE IN MILLIMETERS
D E F
2300 3305 400
2300 3355 400
2300 3505 400
2500 3705 400
2300 3705 400
2600 3705 400
2600 3905 400
2600 4330 450
3000 4330 450
G H
3105 4860
3155 5010
3305 5160
3505 5700
3505 5160
3505 5800
3705 5800
4130 5910
4130 6755
