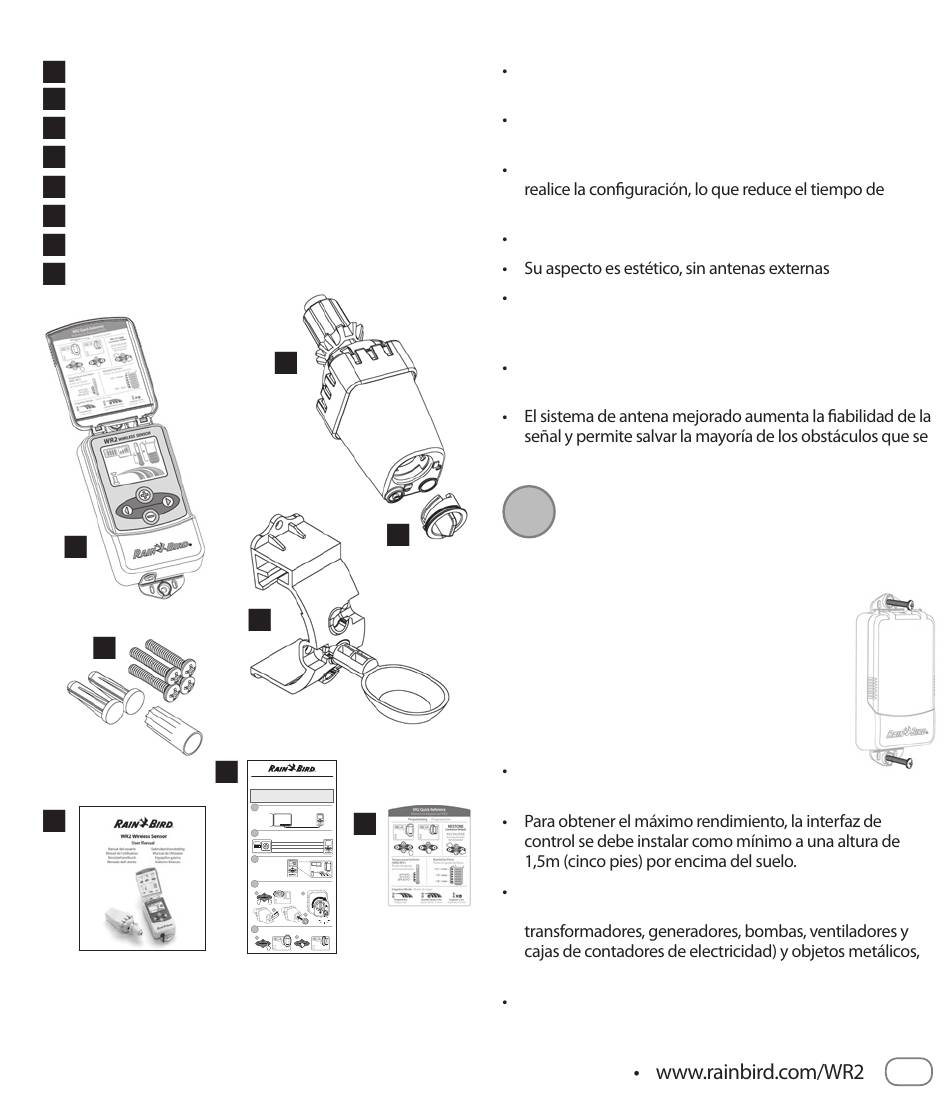

Componentes del sensor WR2

1
Interfaz del programador
2
Sensor
3
Compartimento de la pila y pila de litio CR2032
4
Soporte de montaje del sensor
5
Accesorios de montaje
6
Manual del usuario
7
Guía de referencia rápida
8
Etiquetas de la guía de referencia rápida del sensor WR2
1
5
6
NOTA: Herramientas necesarias para la instalación:
taladro, broca y destornillador Phillips
2
3
4
7
Rain Bird's Wireless Rain or Rain / Freeze Sensor
Quick Reference Guide Guía de referencia rápida
!
DO NOT insert battery cassette into Sensor until Controller
Interface is powered up and you are ready to "pair" the units.
No inserte las pilas en su compartimento hasta que se encienda el sensor
del interfaz del programador y este preparado para sincronizarlos.
1
Controller Interface - Mounting
Montaje de la interfaz del Control WR2
Cable length
30" (76.2 cm) 8
Longitud del cableado
30" (76.2 cm)
2
Controller Interface - Wiring
Instalación del cableado entre la interfaz de control
RED ROJO - 24VAC
BLACK NEGRO - 24VAC
WHITE BLANCO - Sensor Input (or Common) Entrada para sensore (o Common)
GREEN VERDE - Sensor Input (or "Field") Entrada para sensore (o "Field")
3
Controller Interface -
Initial Power Up
Interfaz de control -
Puesta en marcha
inicial
4
Pair Controller Interface & Sensor
Sincronización del sensor y la interfaz del Control WR2
1 4
2
3
blink
Intermitente
5 Programming Set Points
Programación de los niveles preestablecidos
2
1

Ventajas del sensor WR2

Todos los ajustes se programan mediante el dispositivo de
interfaz del programador
Dispone de iconos grandes y fáciles de entender para
informar del modo de riego y el estado del sensor
El indicador LED del sensor permite que una sola persona
instalación
La pila se puede instalar y sustituir con facilidad
La instalación es sencilla y el soporte autonivelante del
sensor permite realizar el montaje en superficies planas o
en canaletas de lluvia
El sistema de apagado rápido interrumpe el ciclo de riego
activo cuando llueve
encuentren en la línea visual
1
Montaje de la interfaz del
programador
Elija un lugar próximo al programador /
temporizador de riego.
!
La longitud del cableado es de 76,2
cm (30 pulgadas), por lo que antes
de montar el dispositivo se debe
comprobar que los cables lleguen
fácilmente a los terminales de
conexión del programador de riego.
Elija una superficie plana adyacente al
programador de riego.
Se recomienda instalar la interfaz del programador
alejada de fuentes de interferencia eléctrica (como
para maximizar el alcance de la comunicación.
Utilice los accesorios de montaje suministrados. Fije la
interfaz del programador a la pared.
WR2 Wireless Sensor
