Chargeur de batterie
5
Installation
Avant d'installer un chargeur de batterie dans le rack 19", il faut régler le cavalier de batterie.
5.1
Réglage du cavalier de batterie
Toutes les 4 heures, le chargeur de batterie prend une mesure de résistance (Ri), y compris
des connexions de batterie et du fusible de batterie, si le courant de sortie total (principal +
auxiliaire) est
<12 A
Pour chaque type de chargeur de batterie, un cavalier est placé sur la carte fille afin de définir
les seuils de déclenchement pour la résistance et le courant de décharge autorisé.

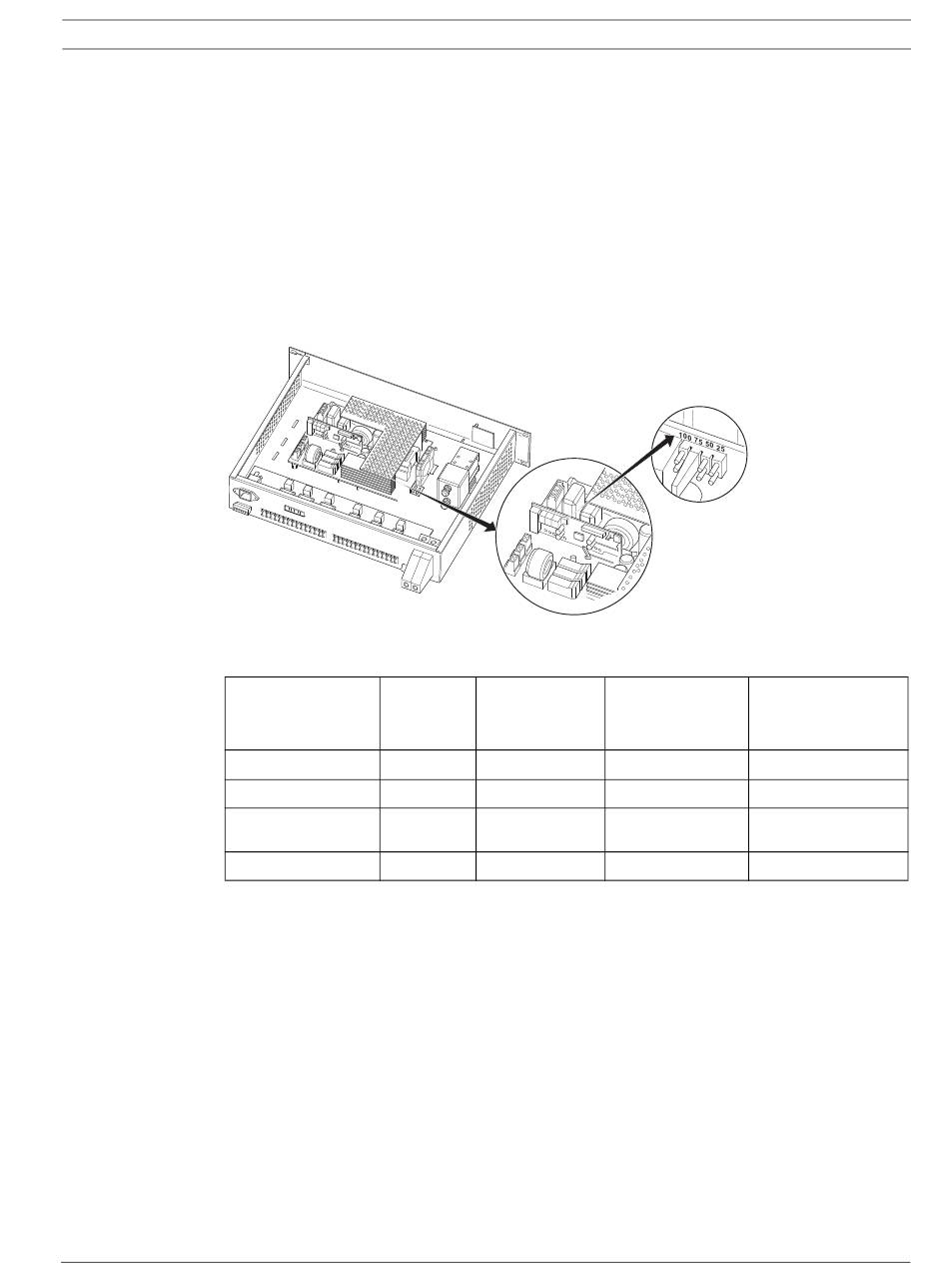

Figure 5.1 Emplacement du cavalier de batterie sur le chargeur PLN-24CH12 (emplacement similaire sur le
chargeur PRS-48CH12)
Réglage du
cavalier
75
50 (réglage par
défaut)
Le cavalier est placé par défaut sur la position « 50 ». Toute autre position du cavalier
équivaut à la position « 75 ».
Un dépassement des seuils Ri est signalé comme défaut de batterie (voir la section 3.4.1 ) et
signifie que le chargeur et la batterie associée ne peuvent pas assurer une alimentation de
secours pendant le temps nécessaire en cas de panne de courant secteur.
Pour éviter un tel défaut, tenez compte des points suivants :
–
–
–
Bosch Security Systems B.V.
Tension
24 Vcc
48 Vcc
24 Vcc
48 Vcc
Utilisez des batteries autorisées (voir Section 7 Configuration).
Utilisez des câbles de batterie courts ayant le plus grand diamètre possible (35 mm²
max.) :
–
Pour une section de 10 mm², la résistance est de 2 mΩ/m
–
Pour une section de 16 mm², la résistance est de 1,25 mΩ/m
–
Pour une section de 25 mm², la résistance est de 0,8 mΩ/m
–
Pour une section de 35 mm², la résistance est de 0,6 mΩ/m.
Exemple : pour des câbles de batterie (+ et -) d'une longueur de 1,5 m et d'une section de
10 mm², la résistance est de 6 mΩ.
Manuel d'installation et d'utilisation
Seuil (Ri)
Capacité des
batteries
16 mΩ±10 %
105 à 225 Ah
32 mΩ±10 %
105 à 225 Ah
24 mΩ±10 %
65 à 225 Ah
48 mΩ±10 %
65 à 225 Ah
Installation | fr
17
Courant de
décharge max.
autorisé
150 A
150 A
100 A
100 A
180110011Aa | V5.0 | 2018.01
