Raccordement de l'alimentation de secours
Le chargeur de batterie possède six bornes à vis (principales) pour la connexion du système
de sonorisation et d'évacuation.
1.
2.
REMARQUE !
N'utilisez pas les sorties principales pour raccorder des panneaux de commande à distance ou
des atténuateurs de volume. Utilisez à cet effet les bornes de sortie auxiliaire. Voir la section
6.4 .
6.4
Raccordement de l'alimentation auxiliaire
Le chargeur de batterie possède des bornes à vis enfichables européennes pour une tension
de sortie de 24 Vcc (PLN-24CH12) ou de 48 Vcc (PRS-48CH12) destinées à alimenter, par
exemple :
–
–
Les bornes de sortie auxiliaire sont protégées contre les courts-circuits par un fusible (Faux1
à Faux3).
REMARQUE !
Les sorties auxiliaires sont prévues pour l'alimentation de modules du système de
sonorisation et d'évacuation qui n'ont pas de propre alimentation secteur. Le courant prélevé
de ces sorties auxiliaires doit être soustrait des 12 A que peut utiliser le chargeur pour
charger la batterie. Exemple : si le courant auxiliaire total est de 3 A, considérez le chargeur
comme un chargeur de 9 A lors de la détermination des exigences en matière d'alimentation
de secours.
6.5
Raccordement des contacts de sortie
Le chargeur de batterie est doté de trois sorties à sécurité intrinsèque sur le panneau arrière
pour une télésurveillance. Chaque sortie possède trois bornes : normalement fermé (NC),
commun (C) et normalement ouvert (NO).
La connexion est assurée par une borne à vis enfichable à 9 broches. Voir Tableau 6.2 pour
l'état du contact. Voir la section 3.4.1 pour les voyants d'état LED.

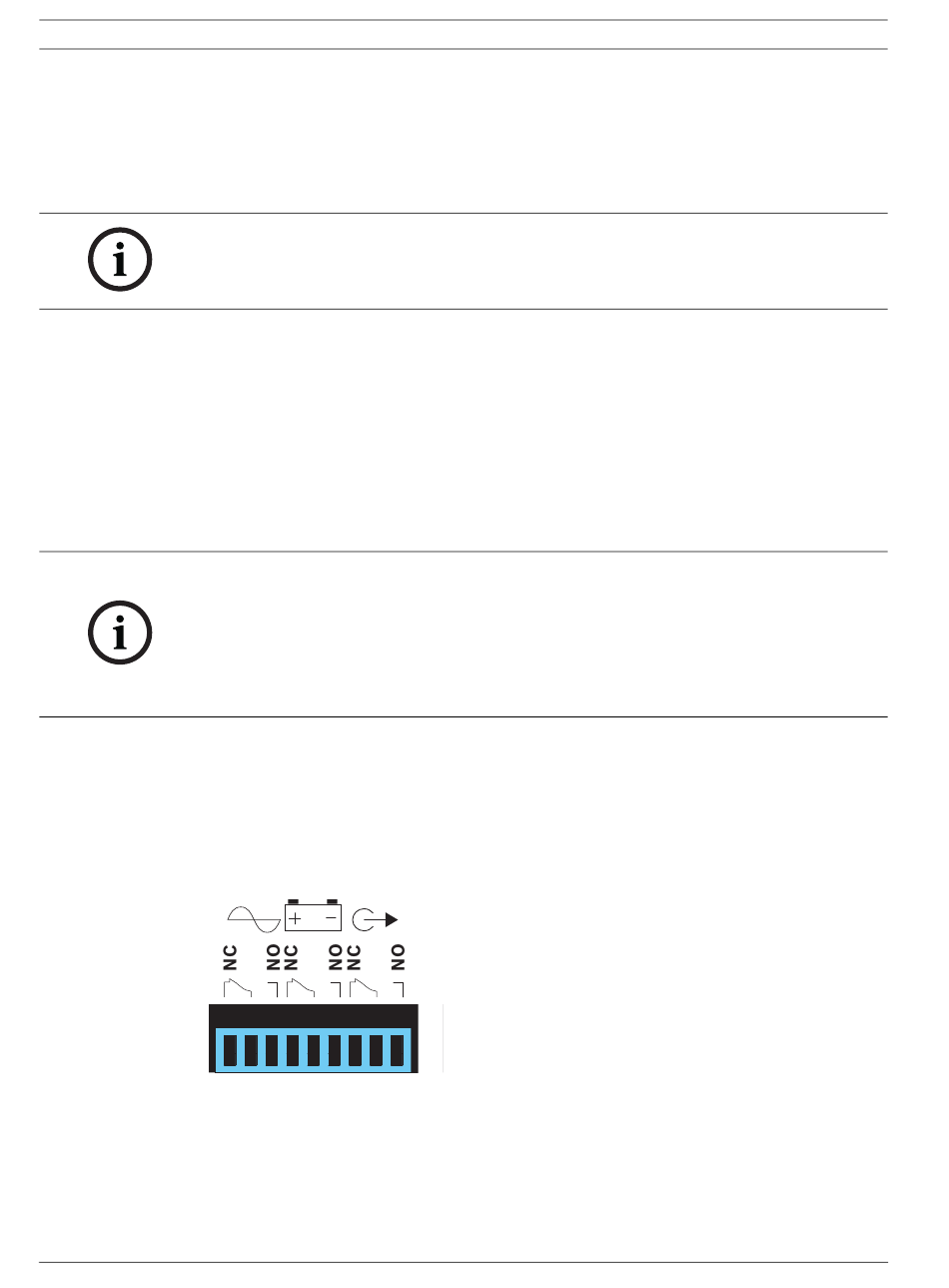

Figure 6.5 Contacts de sortie
180110011Aa | V5.0 | 2018.01
Raccordez +Load (principal) à la borne positive des éléments du système.
Raccordez -Load (principal) à la borne négative des éléments du système.
des panneaux de commande à distance (RCP)
des atténuateurs de volume ou systèmes et haut-parleurs
A
B
C
Manuel d'installation et d'utilisation
Chargeur de batterie
