Chargeur de batterie Plena 24 VCC | Manuel d'installation et d'utilisation | Équipement
3.3
Connexions externes
3.3.1
Batterie
Le chargeur de batterie comporte 2 connexions de
bornes vissables à la batterie. Connectez In + à la borne
plus de la batterie et In - à la borne moins (voir exemple
en figure 3.5).
Attention
Connectez toujours les batteries en série
comme indiqué en figure 3.5. La somme totale
des batteries doit être égale à 48 Volts. Utilisez
uniquement des batteries présentant les mêmes
tension, capacité et type.

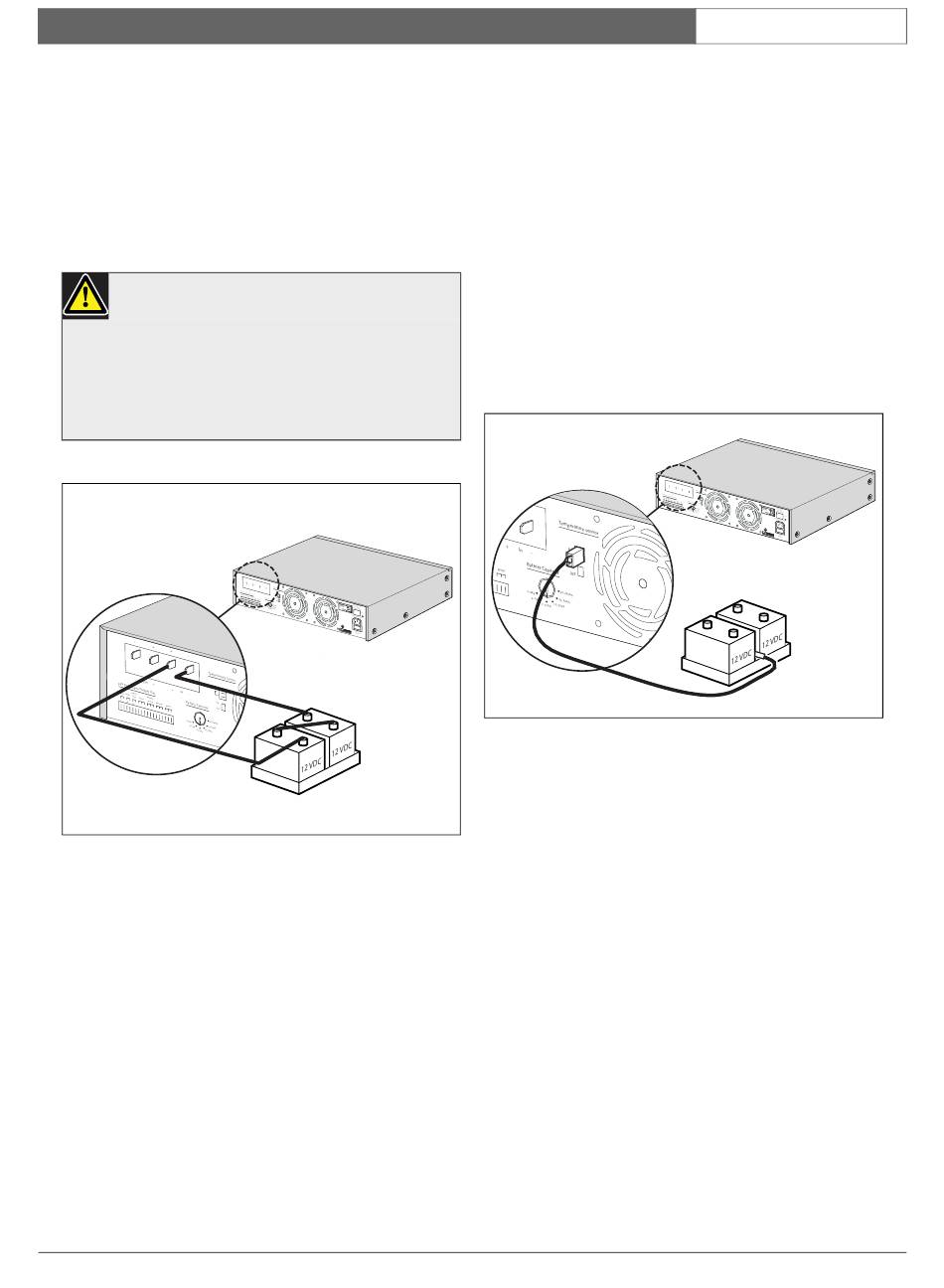

figure 3.5: Connexion de batteries au chargeur
(exemple)
3.3.2
Connexion d'alimentation de
secours
Le chargeur de batterie comporte 2 connexions de
bornes vissables au Voice Alarm System ou au système
de sonorisation. Connectez Out + aux bornes plus des
composants système et Out - à la borne moins.
Il est déconseillé d'utiliser ce connecteur d'alimentation
de secours pour les panneaux de commande distants ou
la neutralisation de volume. Utilisez les connecteurs de
sortie 24 VCC. Voir 3.3.4.
Bosch Security Systems | 2006-11 | 9922 141 50781 fr
-
+
-
+
3.3.3
Capteur de température
Le chargeur de batterie comporte un connecteur pour
un capteur de température, fourni avec le chargeur de
batterie.
Afin d'améliorer la durée de vie de la batterie, les
tensions et courants appliqués dépendent de la
température. Donc, connectez le capteur afin d'assurer
une bonne lecture thermique. Par exemple, vous pouvez
soit connecter le capteur au plateau de batterie, soit le
placer entre deux batteries (voir figure 3.6). Si le capteur
de température n'est pas utilisé, le sélecteur du capteur
de température doit être réglé sur arrêt.
-
figure 3.6: Connexion du capteur de température
fr | 13
-
+
-
+
