3. Préparation de l'air
La pression maximale d'alimentation est de 10 bar. L'air d'alimentation doit
être propre, sec et ne doit contenir ni huile ni eau, ni humidité, ni corps
étrangers ou débris.
L'air doit être asséché à froid à un point de rosée inférieur à au moins 10°C par
rapport à le température ambiante la plus froide.
L'installation d'un filtre< 30 microns et un régulateur de pression est
recommandé aussi près que possible du positionneur afin d'assurer la qualité
de l'air.
Avant d'effectuer les raccordements pneumatique sur le positionneur, il est
fortement conseillé d'ouvrir l'alimentation pneumatique et de le laisser se
purger pendant 2 à 3 minutes afin que tous les débris soient évacués. Si le
réseau d'air comprimé contient trop d'humidité ou d'huile, revoir tout le
réseau d'air comprimé et remédier au problème.
Une mauvaise qualité d'air est la cause principale des défaillances
d'appareils pneumatiques!
4.
Installation

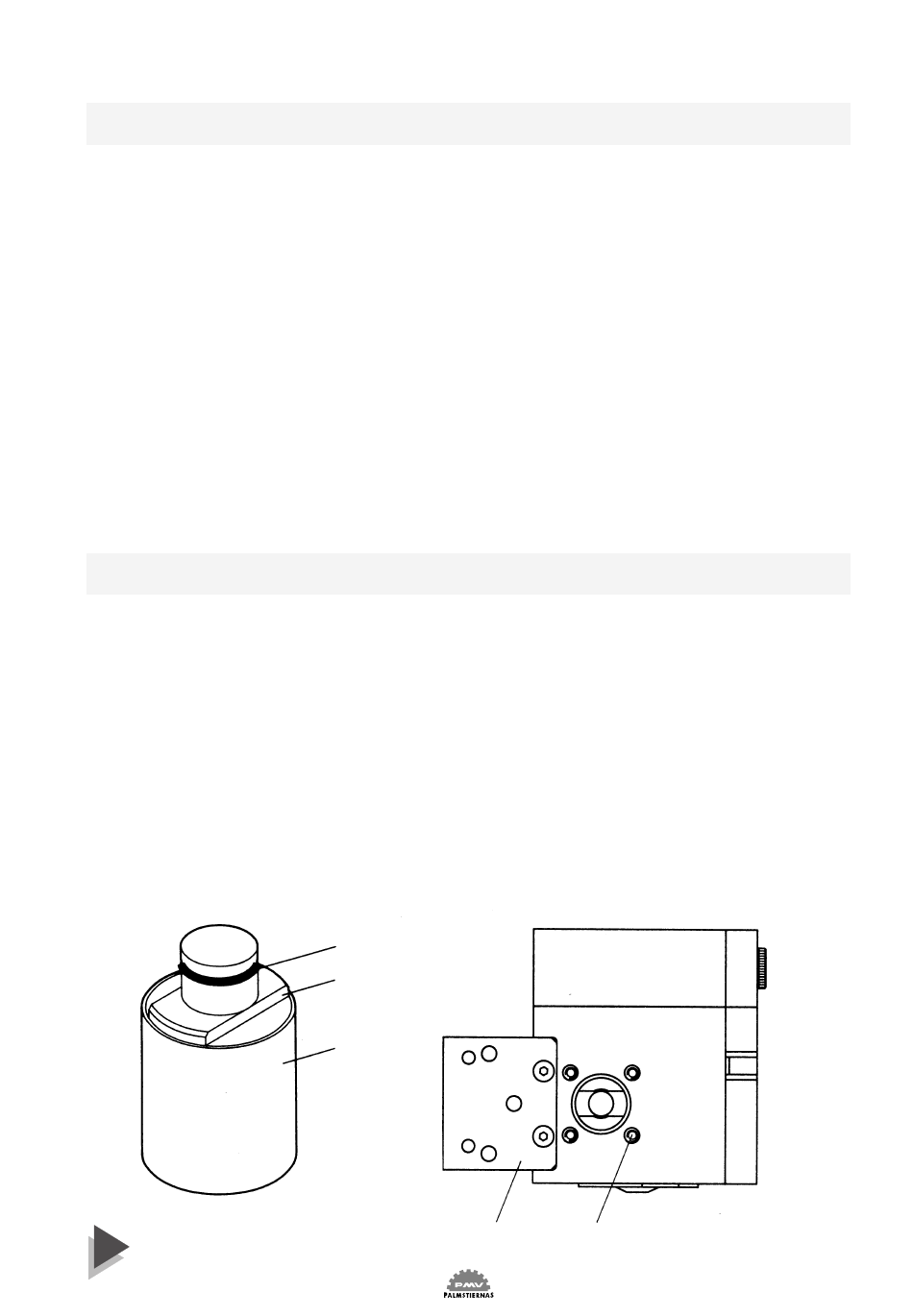

Le P5 se monte sur le vérin grâce aux trous ISO F05 (4) et au kit de montage
PMV ISO ou bien grâce au kit d'adaptation optionnel et aux vis (5) afin
d'installer le P5 sur un ensemble de montage déjà existant.
L'alignement correct de l'axe du positionneur avec la tige du vérin est très
important. Un alignement incorrect pouvant causer une usure anormale du
positionneur.
Le raccordement tige / axe est prévu pour un remplacement simple et rapide
de l'axe. Afin d'assurer un raccordement correct, l'axe (1) comporte un circlip
(2) qui doit être correctement installé. On doit entendre un "Click" et les deux
méplats doivent être engagés dans la gorge de l'arbre du positionneur.
L'axe peut être retiré en insérant deux tournevis sous les deux surfaces effilées
de l'axe en poussant doucement. L'axe sortira quand le circlip se sera rétracté.
2
1
3
5
Manuel P5/EP5 23742/99.2
4
– 8 –
