7.
Calibration
Les appareils P5 / EP5 sont calibrés d'usine
pour un fonctionnement sur 90° +/- 5%
(Ou 30,45 & 60° selon la came installée)
Pour la plupart des applications, la position
fermée est plus importante que la position
ouverte. Vérifiez bien que la vanne soit bien
fermée lors du réglage du zéro.
Commencez toujours le réglage par le zéro.

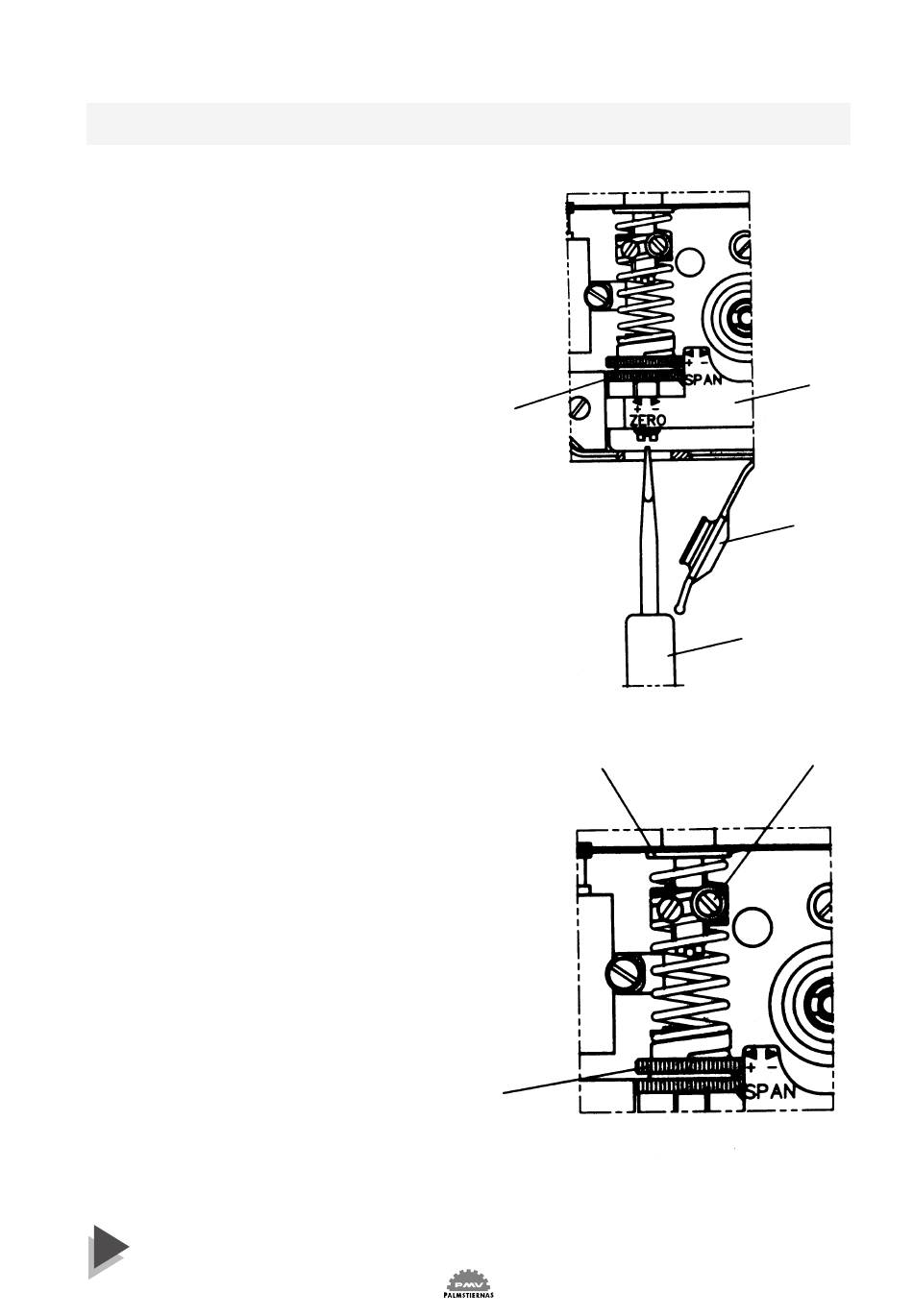

Les réglages se font à l'aide des molettes 1
& 4.
Les flèches sur le bras 5 indiquent le sens de
rotation des molettes.
< "+" = Augmenter l'échelle / le zéro
>" -" = Diminuer l'échelle / le zéro
Procédure de calibration
Vérifiez la came, voir chapitre 9, avant de
commencer la calibration.
1 - Appliquez 0% du signal (3 PSI ou
4 mA)
2 - Attendez la position stable.
3 - Ajustez le zéro en agissant sur la
molette argentée (Celle du bas) avec
le pouce ou un tournevis 7 depuis
l'extérieur du boîtier.
4 - Appliquez 100% du signal (15 PSI ou
20 mA)
5 - Attendez la position stable.
6 - Appliquez 0% du signal.
7 - Ajustez l'échelle si nécessaire en
procédant comme ceci :
Desserrer la vis 2 et tourner la molette
dorée (Celle du haut) en "+" ou "-".
Resserrer la vis 2. Le haut du ressort
Ne doit pas venir en contact avec le
guide 3.
8 - Vérifiez le zéro et ajustez-le si
nécessaire.
9 - Répétez les étapes 2 à 8 jusqu'à ce
que la calibration convienne.
4
1
Manuel P5/EP5 23742/99.2
7
3
5
6
2
– 11 –
