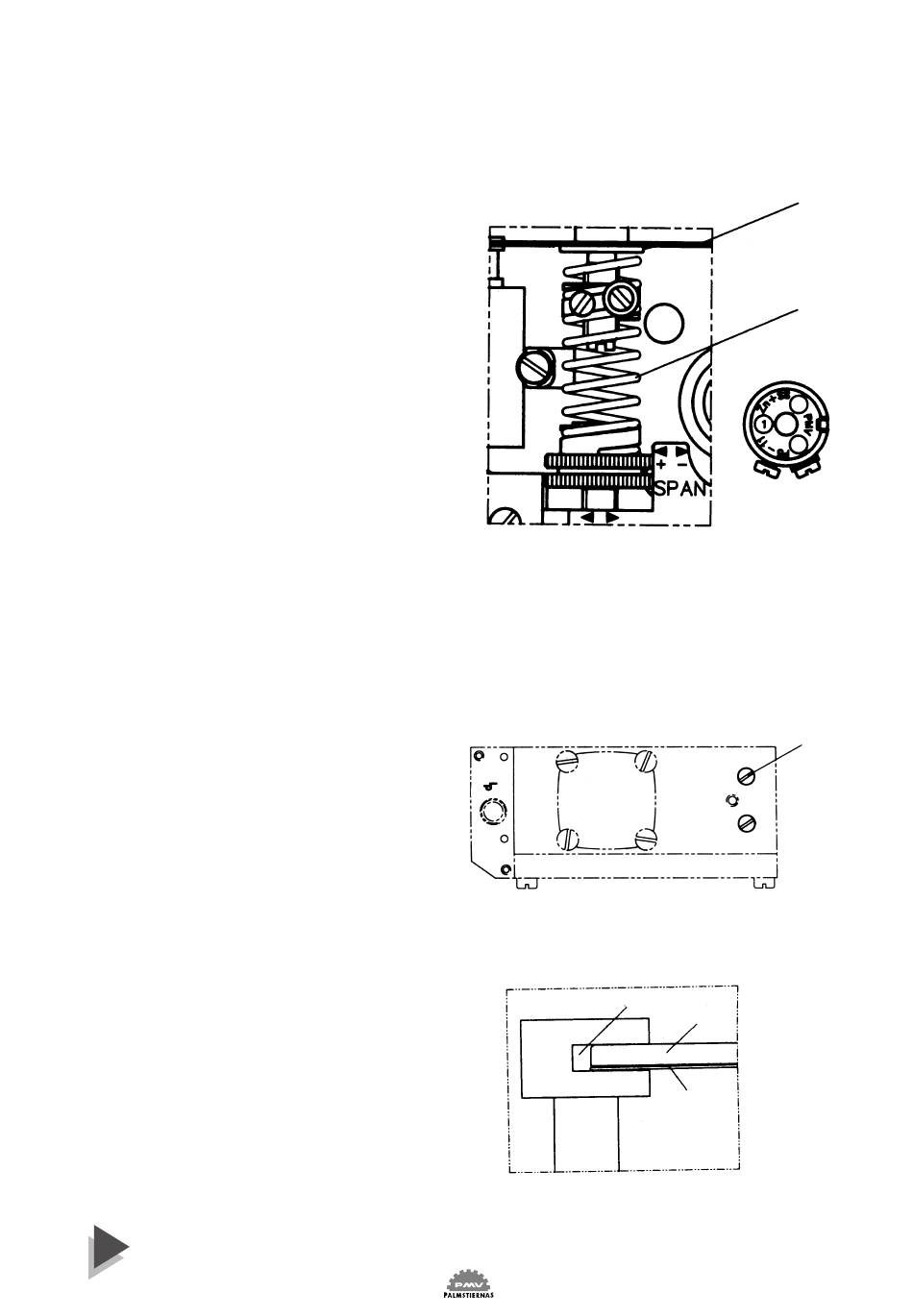

Ressort de rappel
Une fois le couvercle
frontal et l'indicateur
retirés, on peut accéder
facilement au ressort de
rappel.
Attrapez le ressort (1)
par le haut, poussez-le
vers le bas et sortez-le.
Pour l'installation,
saisissez l'ensemble par
le haut, positionnez le
bas sur la vis du zéro,
puis appuyer dessus
jusqu'à ce qu'il rentre
facilement sous le bras
d'équilibrage(2).
Contrôlez l'alignement
correct de l'ensemble
par rapport au bras
d'équilibrage.
Bras d'équilibrage
On ne peut retirer le
bras d'équilibrage
qu'après avoir démonté
le convertisseur E/P,
le membrane et le
ressort de rappel (Voir
les chapitres précédents
ainsi que les pages 10, 11
et 13).
Desserrez les vis (3)
pour retirer le bras
d'équilibrage.
Lors de son installation,
vérifiez que la lame de
ressort (4) située sous le
bras (5) s'engage
correctement dans la
gorge (6) du tiroir du
distributeur.
Resserrez les deux vis
fixant le bras
d'équilibrage dans le
positionneur.
Manuel P5/EP5 23742/99.2
6
5
4
– 17 –
2
1
3
