12.
Comment monter le convertisseur E/P

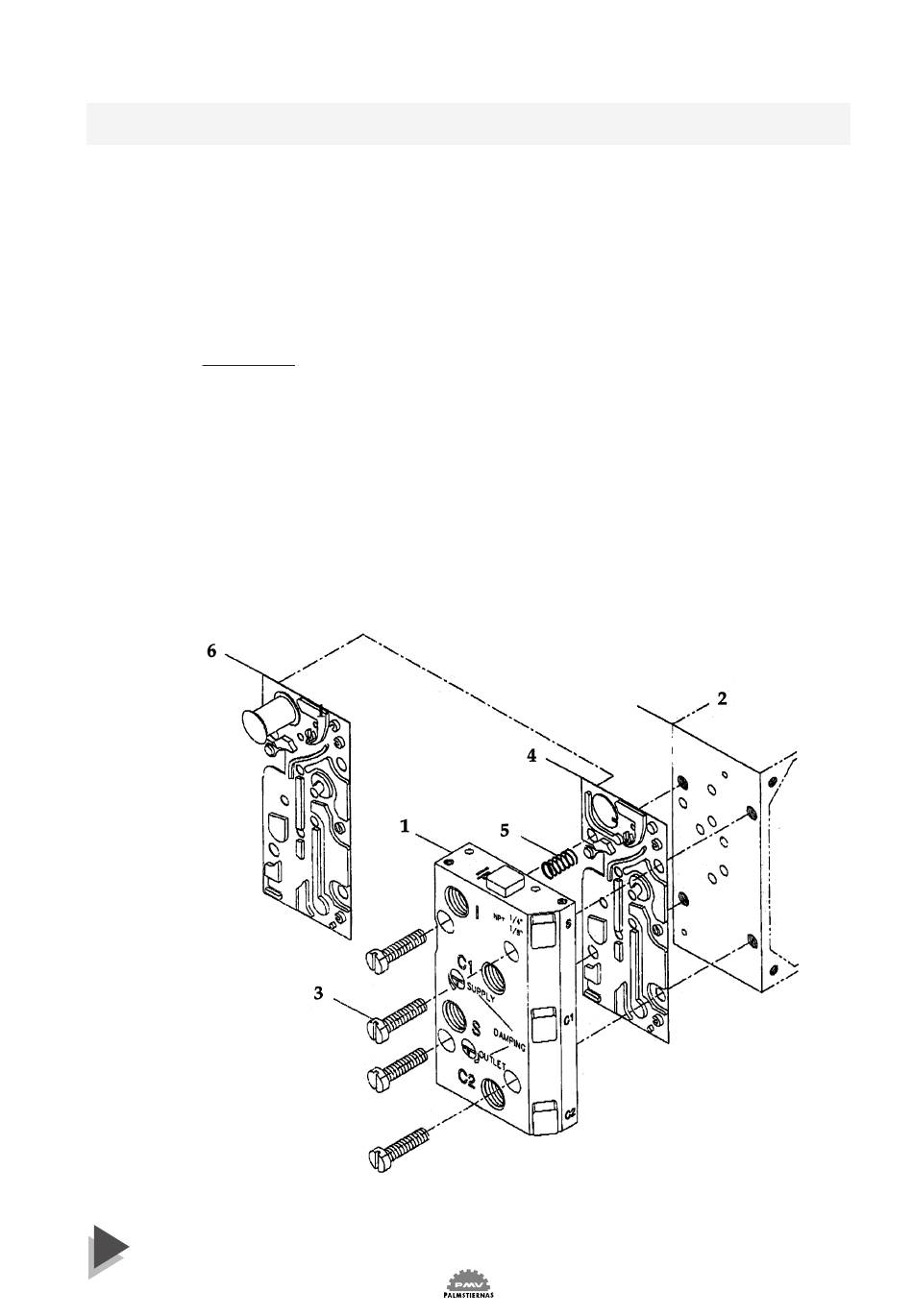

Coupez l'alimentation en air puis démontez le bloc de raccordement (1),
les manomètres et les raccords du port Ip, le joint (4) situé entre le
positionneur et le bloc de raccordement. Montez le nouveau joint fournis
avec le convertisseur électro-pneumatique. Vérifiez que le ressort de
soupape soit correctement installé. Raccordez le bloc de raccordement au
positionneur et rebranchez le Port I.
Retirez le couvercle du convertisseur E/P.
Attention ! Les unités installées dans des zones à risques doivent avoir
les approbations appropriées.
Installez le convertisseur sur le positionneur et contrôlez que les 4 joints
toriques sont à la bonne place. Serrez les 3 vis pour fixer le convertisseur
au positionneur.
Raccordez le câble du signal au port I
et serrez le presse-étoupe (Voir Fig
E
5 page 13). Ajustez le joint torique en position étanchéité ou ventilation
(Voir figure 3 page 10 ou le chapitre 6 à la page 7). Montez un raccord ou
un manomètre sur le port P et vérifiez que le bouchon du filtre soit serré
(Figure 4 page 13).
– 14 –
Manuel P5/EP5 23742/99.2
