Couvercle - Indicateur

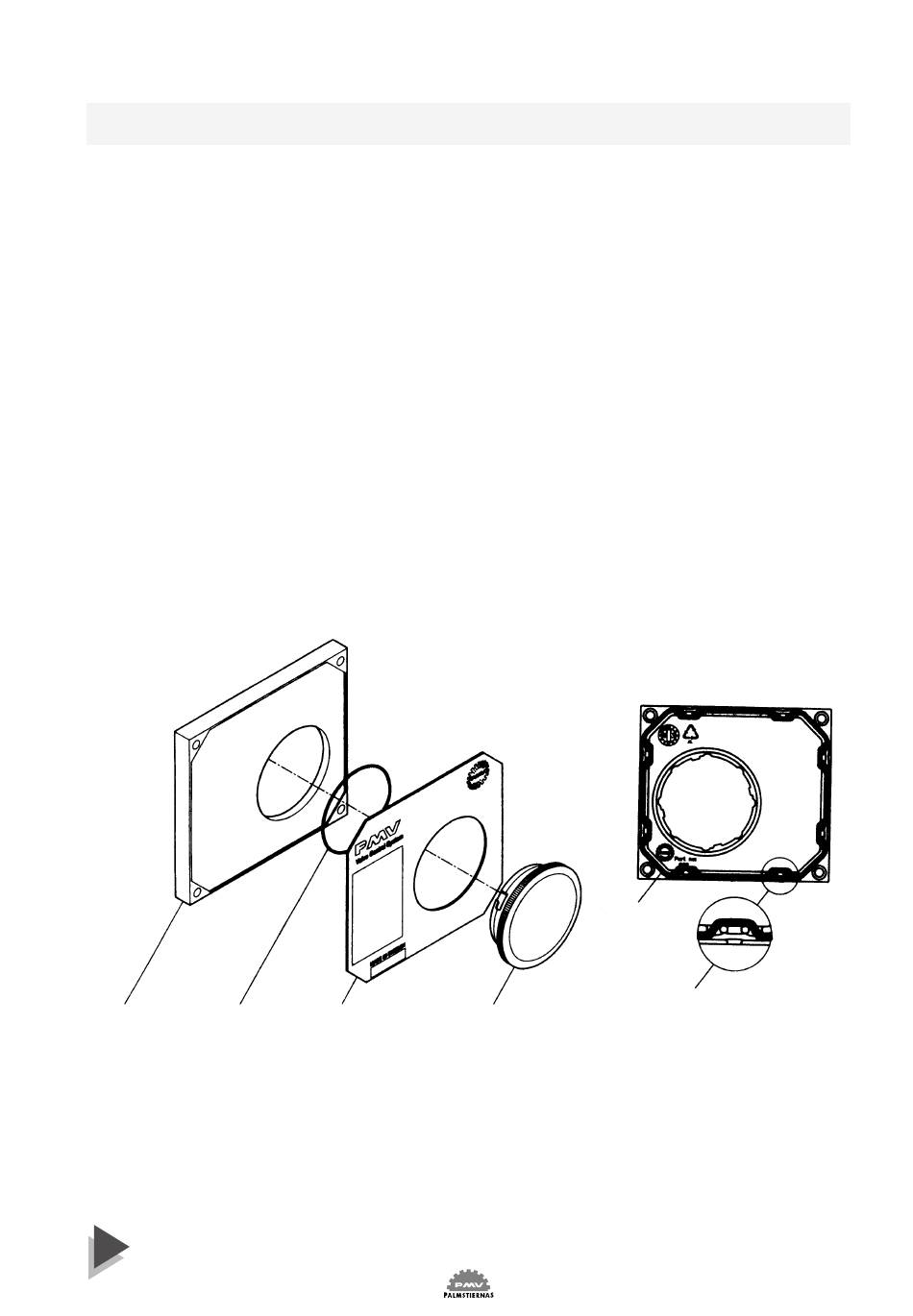

Le couvercle du P5 est maintenu au positionneur grâce à 4 vis captives
et l'étanchéité est assurée par un joint torique (1).
Le joint torique peut être dévié au dessus d'encoches (2) situées dans le
couvercle de façon à assurer la ventilation du boîtier. Il y à 8 encoches
sur le couvercle afin de pouvoir assurer une bonne ventilation du
positionneur.
Avec le modèle de positionneur P5/EP5, ce système de joint est
commun à l'unité pneumatique, au convertisseur électropneumatique
ainsi qu'au boîtier de contre-réaction. Ce système unique d'étanchéité
autorise l'étanchéité ou la ventilation parfaite des unités par le
changement de position du joint torique.
L'étanchéité de l'indicateur (3) se fait grâce à un autre joint torique et
est fixé à l'aide d'un montage à baïonnette. Le couvercle de l'indicateur
sert également à maintenir la façade (4) de l'appareil. Pour retirer le
couvercle de l'indicateur, tournez-le légèrement dans le sens horaire.
La façade et le joint torique peuvent alors être retirés. Lors du
remontage, soyez sûr que le joint torique est correctement installé.
