Montage du commutateur simple CET.ACEC

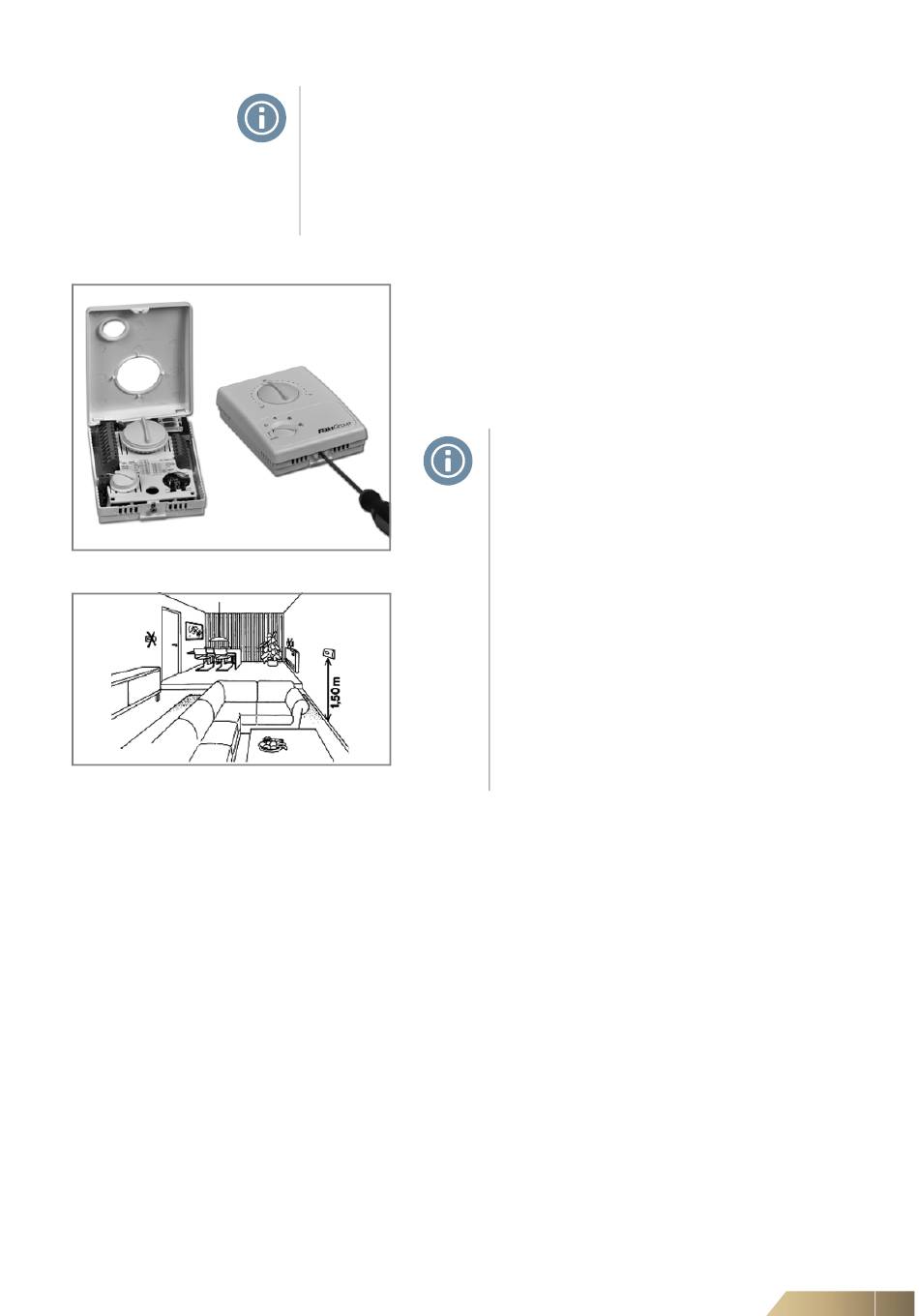

Fig. 6-25:
Commutateur simple CET. ACEC
Fig. 6-26:
Lieu de montage
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Consignes d'utilisation !
Un autocollant est collé à l'arrière du commutateur simple CET.ACEC, indiquant le
réglage du boîtier de commande. Pour une interaction correcte entre le ventilo-
convecteur et le boîtier de commande (fonctionnalité correcte), il est important que
les numéros de commande sur le ventilo-convecteur et sur le boîtier de commande
correspondent. En effet, dans ce cas, le réglage du boîtier de commande corres-
pond au fonctionnement de l'appareil Cassette Geko.
– Ouvrez le boîtier du commutateur simple comme indiqué ci-contre
(voir Fig. 6-25).
– Fixation du boîtier à un emplacement approprié (voir Fig. 6-26)
avec les vis adaptées (max. M4).
– Raccordez le commutateur simple conformément au schéma élec-
trique (voir Chapitre 6.7 et Chapitre 6.8).
– Refermez le boîtier dans le sens inverse de celui de l'ouverture.
Consignes d'utilisation !
L'emplacement du commutateur simple est déterminant
pour la précision de la régulation de la température
ambiante. De ce fait, ne montez pas le commutateur
simple (voir Fig. 6-26)
– à proximité d'une porte, d'une fenêtre, d'une traver-
sée, etc., car les importants déplacements d'air
faussent la mesure,
– sur des parois froides ou chaudes (mur, cheminée,
etc.) car la température de la paroi fausse la mesure,
– derrière des rideaux ou doubles rideaux car les
couches d'air isolantes faussent la mesure,
– à proximité immédiate de la grille de soufflage des
appareils car la température de soufflage fausse la
mesure.
