Montage
4.4 Entrée d'air primaire

4.4.1 Position des raccordements

1

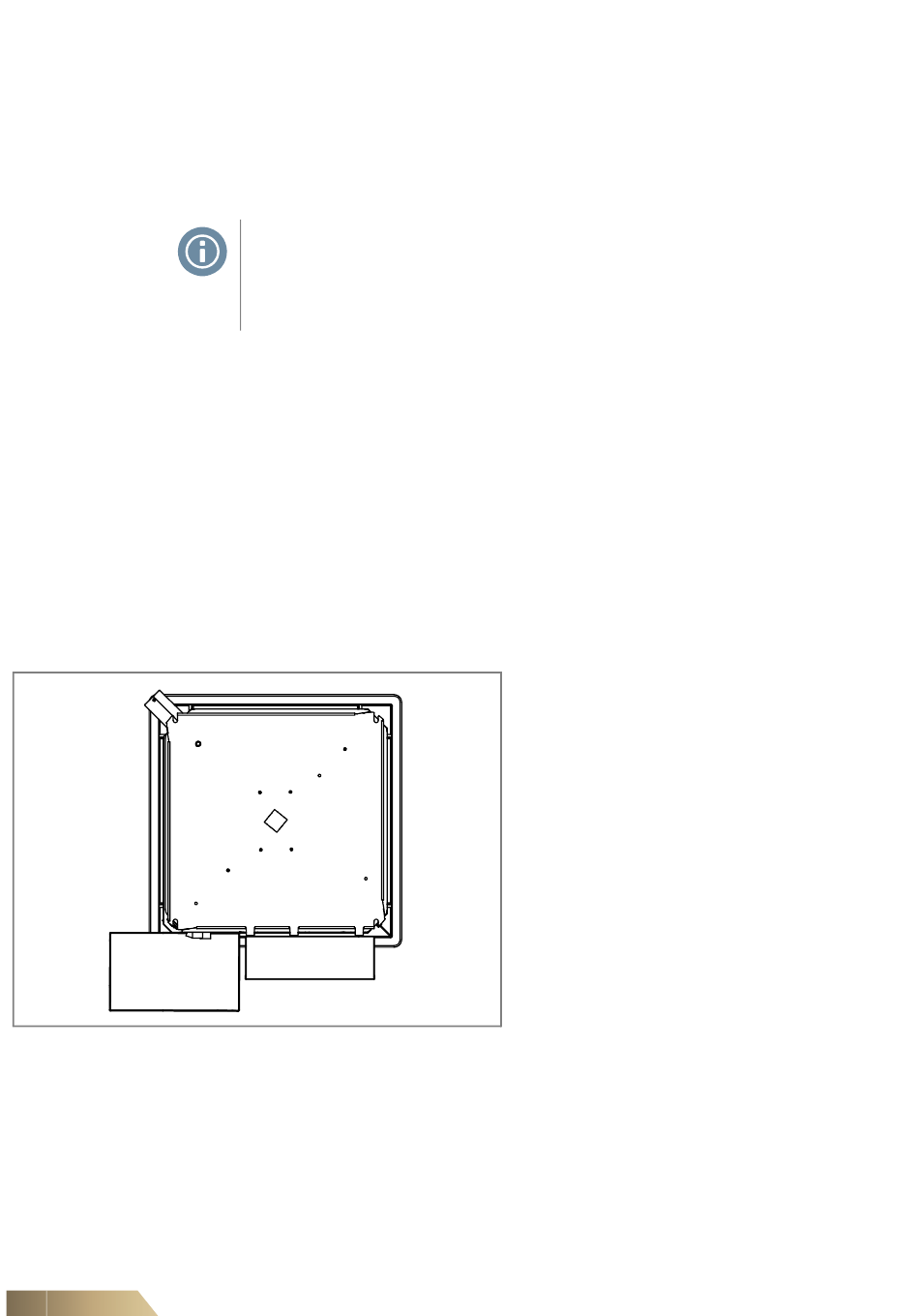

Fig. 4-6: Raccordement d'air primaire
32
La HyCassette-Geko est pourvue d'une possibilité de raccordement latéral sur un
angle pour l'air primaire qui se mélange à l'air soufflé à l'intérieur de l'appareil.
Le raccordement d'une gaine d'air 110 mm x 55 mm à l'appareil nécessite un acces-
soire ZGC0113. Les autres raccords sur site ne sont pas autorisés, entre autres parce
que l'introduction incontrôlée d'air peut provoquer la production de condensation.
Consignes d'utilisation !
L'air primaire est un air prétraité, c'est-à-dire filtré et tempéré conformément aux exi-
gences (filtres de classe minimum F7) (15 - 25 °C, taux d'humidité max. 13,5 g/kg)
pour fournir la charge de base.
Le débit maximal d'air primaire ne peut pas être supérieur à 100 m³/h.
La quantité d'air primaire acheminé dépend de la pression statique aux raccords d'air
primaire et du débit d'air nominal de la HyCassette-Geko (voir chapitre 4.4.3). Pour
maintenir la constance de la quantité d'air primaire, nous préconisons l'utilisation d'un
régulateur de débit d'air monté sur site.
Une vanne de retour est à prévoir sur site dans la mesure où la C.T.A. chargée de pré-
parer l'air primaire ne fonctionne pas en permanence. Cette vanne évite que l'air
ambiant aspiré ne revienne dans le réseau de gaines en cas d'arrêt de la C.T.A. Une
classe de filtre inférieure pour la HyCassette-Geko ainsi qu'un mélange d'air issus de
différentes zones sont contraires aux exigences en matière d'hygiène. En outre, des
condensats risquent de se former après chaque point de fonctionnement à l'extérieur
des gaines d'air placées sur site.
Pour la HyCassette-Geko, un tel raccordement d'air primaire est possible sur un
angle (Fig. 4-6, Pos. 1).
Pos. 1: Raccord d'air primaire
