4.4.3 Débits d'air primaire
4 voies

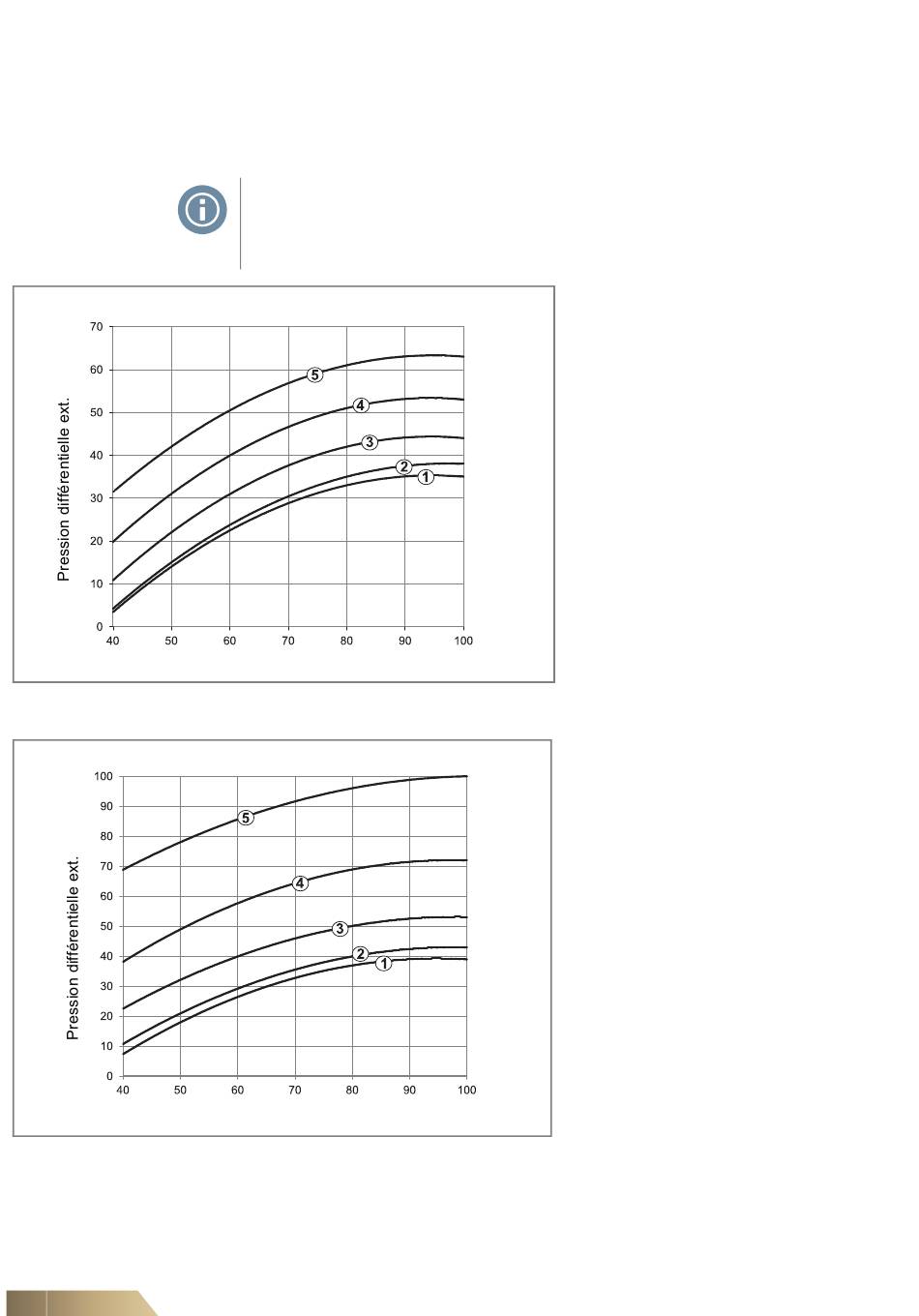

Fig. 4-9: Débits d'air primaire avec sortie d'air à 4 voies
®
SWIRL
Fig. 4-10: Débits d'air primaire avec sortie d'air SWIRL
34
Le débit de l'air primaire acheminé dépend du débit d'air nominal de la HyCassette-
Geko (voir Tab. 2-11 à la page <$elempagenum) et de la pression différentielle à l'ori-
fice d'entrée du raccord d'air primaire (voir Fig. 4-9 et Fig. 4-10).
Consignes d'utilisation !
Pour maintenir le débir d'air primaire à un niveau le plus constant possible, nous
préconisons l'utilisation d'un régulateur de débit d'air dans les gaines d'air primaires
raccordées sur site.
Débit d'air primaire [m³/h]
Débit d'air primaire [m³/h]
Pos. 1: Vitesse de rotation 1 (250 m
Pos. 2: Vitesse de rotation 2 (330 m
Pos. 3: Vitesse de rotation 3 (480 m
Pos. 4: Vitesse de rotation 4 (660 m
Pos. 5: Vitesse de rotation 5 (850 m
Pos. 1: Vitesse de rotation 1 (210 m
Pos. 2: Vitesse de rotation 2 (250 m
Pos. 3: Vitesse de rotation 3 (360 m
Pos. 4: Vitesse de rotation 4 (500 m
Pos. 5: Vitesse de rotation 5 (670 m
