Raccordement hydraulique
5.3.4 Raccordement hydraulique, système 4 tubes
Système 4 tubes
Pos. 1: Entrée
refroidissement
Pos. 2: Sortie
refroidissement
Pos. 3: Entrée chauffage
Pos. 4: Sortie chauffage
Pos. 5: Ouverture pour
flexible à condensats
46
Consignes d'utilisation !
Les mesures fournies sont des valeurs indicatives. Des différences allant jusqu'à
10 mm (ou plus dans des cas exceptionnels) sont possibles en raison des diffé-
rentes tolérances.
Dans un système 4 tubes, les tubes non isolés et, le cas échéant, les vannes d'entrée
et de sortie d'eau froide doivent être positionnées directement au-dessus du bac à
condensats latéral de manière à ce que celui-ci puisse récupérer les condensats lors
d'un fonctionnement en refroidissement.
•
Respecter les indications du chapitre. 5.3.1 « Montage des raccordements » à la
page 45.
•
Poser les tubes en angle droit latéralement ou en dégageant vers le haut.
•
Visser les raccordements.
•
Monter le bac à condensats latéral suivant la description dans le chapitre
« Montage du bac à condensats latéral » à la page 58.
Consignes d'utilisation !
Les dimensions des raccords hydrauliques de l'échangeur de chaleur sont toujours
avec filetage intérieur G 1/2".

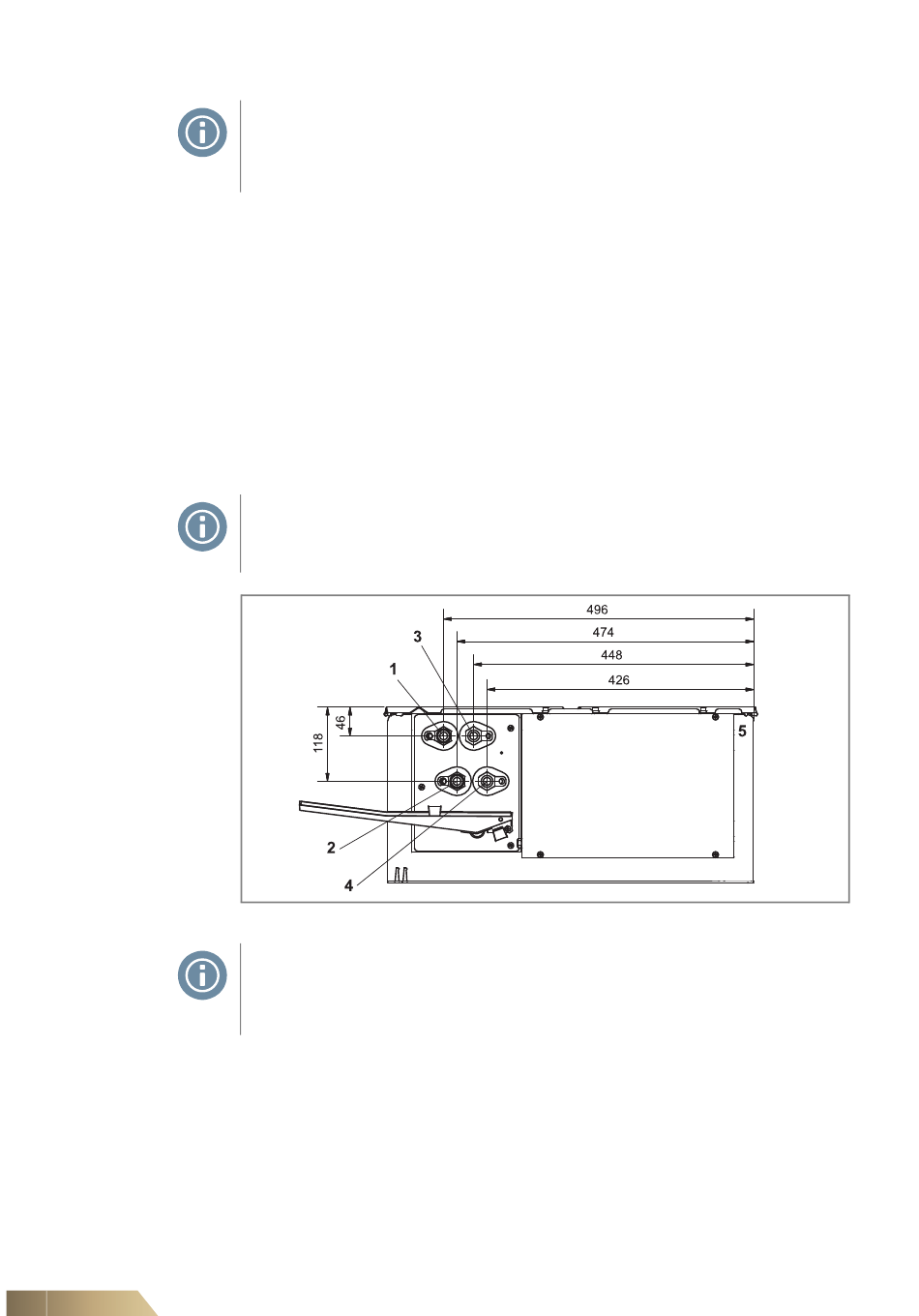

Fig. 5-10:
Raccordements hydrauliques dans le système 4 tubes
Consignes d'utilisation !
Les mesures fournies sont des valeurs indicatives. Des différences allant jusqu'à
10 mm (ou plus dans des cas exceptionnels) sont possibles en raison des diffé-
rentes tolérances.
